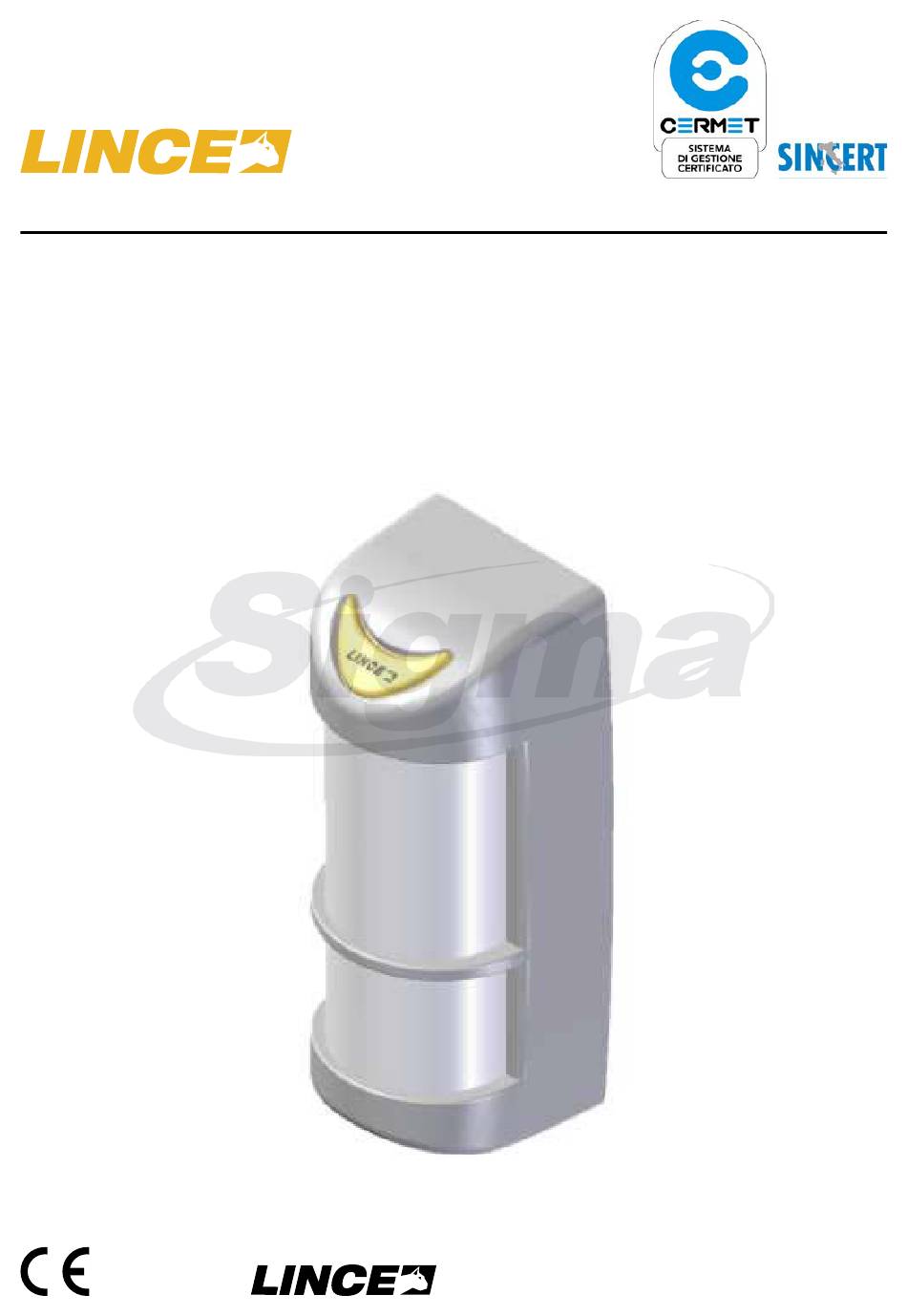

- Page 1 REG. N. 4796 LINCE ITALIA S.p.A. UNI EN ISO 9001:2000 GR868 Bobby ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ TECHNICAL MANUAL MADE IN ITALY...
-
Page 2: Table Of Contents
Informations contained in this document are drown-up with particular attention, anyhow Lince Italia S.p.A. is not responsi- ble for mistakes and/or lacks. LINCE ITALIA S.p.A. has the rights to improve design and/or specifications of the present device without any notice. -
Page 3: Γενικά Χαρακτηριστικά
ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - GENERAL INFORMATIONS • Διπλή μετάδοση DTE • “DTE” double trasmission. • Συμβατός με τον ασύρματο δέκτη RΧ-8 • Work with following Lince devices: Receiver RX8 • Πολύ χαμηλή κατανάλωση • Very low consumption. • Τροφοδοσία από μπαταρία Λιθίου 3.6V 2/3A 2.100mAh •... -
Page 4: Περιγραφή
ΠΕΡΙΓΡΑΦΗ - DESCRIPTION O ανιχνευτής BOBBY απoτελείται από 2 ανιχνευτές PIR, και It is important to evaluate the installation site previously. The ένα μικροκυματικό ανιχνευτή στα 10,525GHz. Το υψηλής BOBBY outdoor detector consists of two dual PIR passive τεχνολογίας ηλεκτρονικό του σύστημα έχει σχεδιαστεί ώστε sensors and a 10,525GHz microwave sensor. -
Page 5: Λειτουργία Test
ΛΕΙΤΟΥΡΓΙΑ TEST - TEST MODE Μπορείτε να ενεργοποιήσετε τη λειτουργία test πιέστε και Enter this mode pressing and holding anti tamper switch; κρατήστε το διακόπτη TAMPER για 5 δευτερόλεπτα. within 5 seconds, LEDs will be activated and they will have Η... -
Page 6: Διπλή Μετάδοση
ΔΙΠΛΗ ΜΕΤΑΔΟΣΗ - DOUBLE TRANSMISSION H διπλή μετάδοση συμβάντων “DTE” είναι μια λειτουργία που Double event transmission “DTE” it is a safety option. When αυξάνει σημαντικά την ασφάλεια επειδή ο ανιχνευτής Bobby, an alarm occurs, the detector transmits alarm condition to όταν... -
Page 7: Εγκατάσταση
ΕΓΚΑΤΑΣΤΑΣΗ - INSTALLATION 120 cm Προσοχή: Η μέγιστη απόσταση ανίχνευσης (12 μέτρα) επιτυγχάνεται όταν ο ανιχνευτής εγκατασταθεί σε ύψος 120cm. Important: the maximum detection range (12m) is obtained only if the installation height is 120 cm. Αποφύγετε να στρέψετε τον ανιχνευτή σε κινούμενα αντικείμενα ή εάν αυτό είναι αναπόφευκτο δώστε μεγάλη προσοχή στη ρύθμιση... - Page 8 OFF ευαισθησία PIR 1 ΧΑΜΗΛΗ ON ευαισθησία PIR 1 ΥΨΗΛΗ OFF ευαισθησία PIR 2 ΧΑΜΗΛΗ ON ευαισθησία PIR 2 ΥΨΗΛΗ Ρύθμιση ευαισθησίας υπέρυθρων ανιχνευτών OFF sensitivity PIR 1 LOW ON sensitivity PIR 1 HIGH OFF sensitivity PIR 2 LOW ON sensitivity PIR 2 HIGH Infrared sensivitivity adjustment Ρύθμιση...
- Page 9 Config. DIP 3 OFF- 4 OFF 3 ON - 4 OFF 3 OFF - 4 ON 3 ON - 4 ON Function Triple AND: Double AND: Double AND: AND of: MW + PIR 1 + MW + PIR 2 MW + PIR 1 MW + (PIR1 or PIR2) PIR 2 Description...
- Page 10 Για να εγκαταστήσετε τον ανιχνευτή σε στύλο συμβουλευτείτε τη διπλανή εικόνα, όπου φαίνεται η στηριξη με χρήση 2 μεταλλικών στηριγμάτων (τα στηρίγματα δεν περιλαμβάνονται στη συσκευασία) To install the detector on pole proceed as illustrated in figure, fixing the main me- tallic support to the two pole brackets (not included).
-
Page 11: Ρύθμιση Της Εμβέλειας Του Ανιχνευτή
ΡΥΘΜΙΣΗ ΕΜΒΕΛΕΙΑΣ ΑΝΙΧΝΕΥΤΗ – DETECTION RANGE ADJUSTMENT Θέση PIR2/ PIR2 Εμβέλεια Position Range 12 m Μέσω του κουμπιού ρύθμισης είναι δυνατή η ρύθμιση εμβέλειας της χαμηλής δέσμης PIR, όπως παρακάτω: Use adjusting metric knob to adjust PIR2 detection length Χρησιμοποιείστε το trimmer “MW” για να ρυθμίσετε τη περιοχή ανίχνευσης του μικροκυματικού ανιχνευτή (αυξάνει αν στρέψετε... -
Page 12: Παράδειγμα Ανίχνευσης
ΠΑΡΑΔΕΙΓΜΑ ΑΝΙΧΝΕΥΣΗΣ - DETECTING EXAMPLE Το ζώο ανιχνεύεται μόνο από δύο από τους 3 ανιχνευτές (κάτω PIR και MW) και δεν ενεργοποιείται συναγερμός. The pet is detected only by two of the three sensors (lower PIR and MW) then the alarm is not activated. Όχι... -
Page 13: Λάθος Εγκατάσταση (Ανιχνευτής Υπό Κλίση)
Το ύψος τοποθέτησης του ανιχνευτή αποτελεί θεμελιώδη The detector installation height is a fundamental factor for παράγοντα για τη σωστή λειτουργία Εάν είναι εγκατεστημένο its correct working. If the installation height is lower than 1 σε ύψος χαμηλότερο από τα 1.2 μέτρα, είναι πιθανό να m, it is possible that small animals can be detected;...
