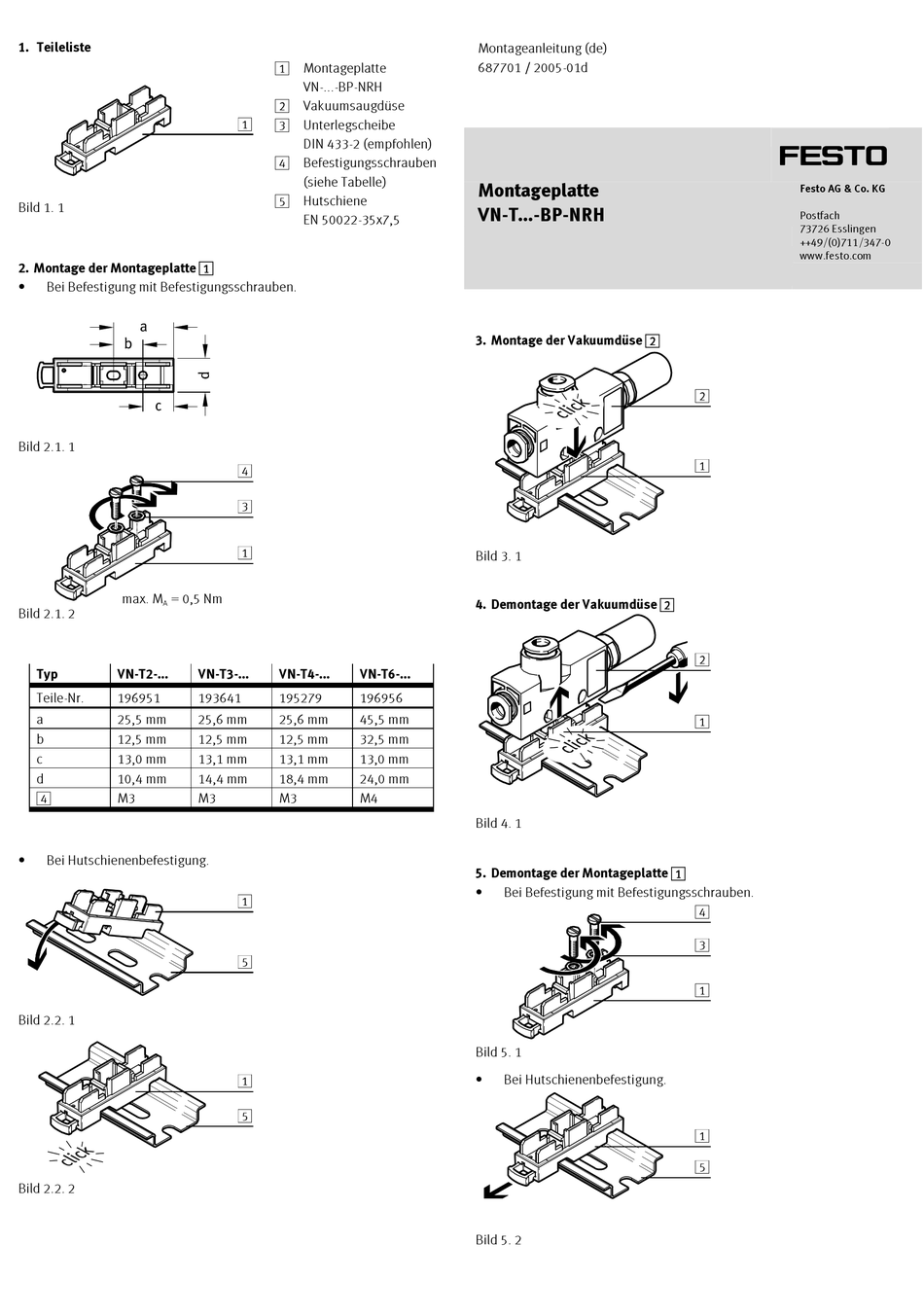

Festo VN-T BP-NRH Series Assembly Instructions

1. Teileliste
Bild 1. 1
2. Montage der Montageplatte 1
• Bei Befestigung mit Befestigungsschrauben.
Bild 2.1. 1
max. M = 0,5 Nm
A
Bild 2.1. 2
Typ VN-T2-...
Teile-Nr. 196951
a 25,5 mm
b 12,5 mm
c 13,0 mm
d 10,4 mm
M3
4
• Bei Hutschienenbefestigung.
Bild 2.2. 1
Bild 2.2. 2
1 Montageplatte
VN-...-BP-NRH
2 Vakuumsaugdüse
3 Unterlegscheibe
1
DIN 433-2 (empfohlen)
4 Befestigungsschrauben
(siehe Tabelle)
5 Hutschiene
EN 50022-35x7,5
4
3
1
VN-T3-... VN-T4-... VN-T6-...
193641 195279 196956
25,6 mm 25,6 mm 45,5 mm
12,5 mm 12,5 mm 32,5 mm
13,1 mm 13,1 mm 13,0 mm
14,4 mm 18,4 mm 24,0 mm
M3 M3 M4
1
5
1
5
Montageanleitung (de)
687701 / 2005-01d

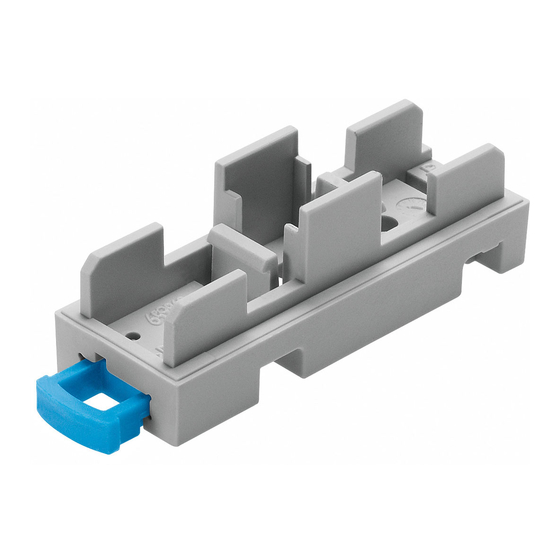

Montageplatte
VN-T...-BP-NRH
3. Montage der Vakuumdüse 2
Bild 3. 1
4. Demontage der Vakuumdüse 2
Bild 4. 1
5. Demontage der Montageplatte 1
• Bei Befestigung mit Befestigungsschrauben.
Bild 5. 1
• Bei Hutschienenbefestigung.
Bild 5. 2
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
2
1
2
1
4
3
1
1
5
