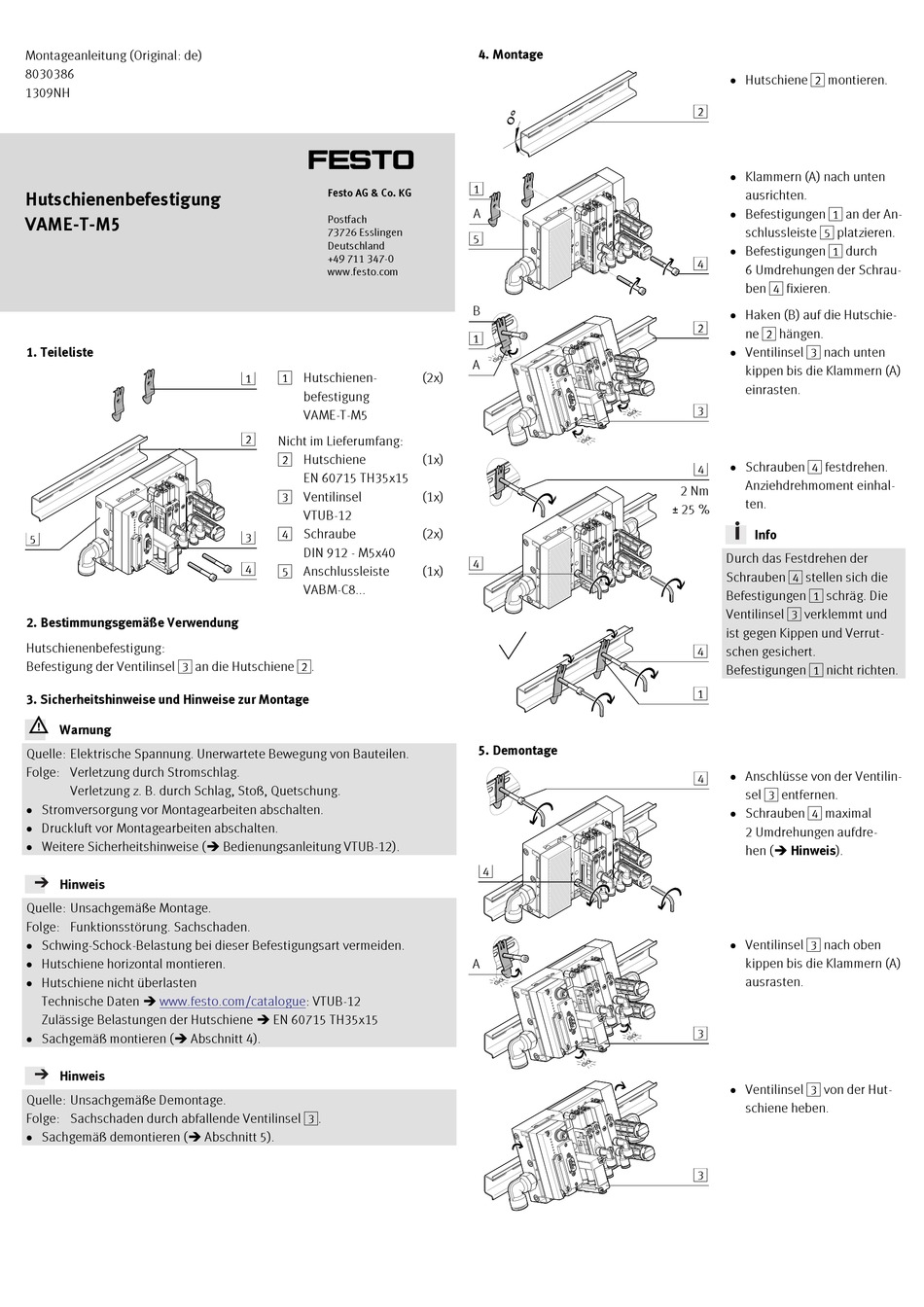

Montageanleitung (Original: de)
8030386
1309NH
Hutschienenbefestigung
VAME-T-M5
1. Teileliste
18382d_1
5
18382d_2
2. Bestimmungsgemäße Verwendung
Hutschienenbefestigung:
Befestigung der Ventilinsel 3 an die Hutschiene 2.
3. Sicherheitshinweise und Hinweise zur Montage
Warnung
Quelle: Elektrische Spannung. Unerwartete Bewegung von Bauteilen.
Folge: Verletzung durch Stromschlag.
Verletzung z. B. durch Schlag, Stoß, Quetschung.
 Stromversorgung vor Montagearbeiten abschalten.
 Druckluft vor Montagearbeiten abschalten.
 Weitere Sicherheitshinweise ( Bedienungsanleitung VTUB-12).
Hinweis
Quelle: Unsachgemäße Montage.
Folge: Funktionsstörung. Sachschaden.
 Schwing-Schock-Belastung bei dieser Befestigungsart vermeiden.
 Hutschiene horizontal montieren.
 Hutschiene nicht überlasten
Technische Daten  www.festo.com/catalogue: VTUB-12
Zulässige Belastungen der Hutschiene  EN 60715 TH35x15
 Sachgemäß montieren ( Abschnitt 4).
Hinweis
Quelle: Unsachgemäße Demontage.
Folge: Sachschaden durch abfallende Ventilinsel 3.
 Sachgemäß demontieren ( Abschnitt 5).
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Hutschienen-
1
befestigung
VAME-T-M5
2
Nicht im Lieferumfang:
2 Hutschiene
EN 60715 TH35x15
3 Ventilinsel
VTUB-12
4 Schraube
3
DIN 912 - M5x40
4
5 Anschlussleiste
VABM-C8...
4. Montage
18382d_3
1
A
5
18382d_4
B
1
A
(2x)
18382d_5
(1x)
(1x)
(2x)
4
(1x)
18382d_6
18382d_10
5. Demontage
4
18382d_7
A
18382d_8
18382d_9
 Hutschiene 2 montieren.
2
 Klammern (A) nach unten
ausrichten.
 Befestigungen 1 an der An-
schlussleiste 5 platzieren.
 Befestigungen 1 durch
4
6 Umdrehungen der Schrau-
ben 4 fixieren.
 Haken (B) auf die Hutschie-
2
ne 2 hängen.
 Ventilinsel 3 nach unten
kippen bis die Klammern (A)
einrasten.
3
 Schrauben 4 festdrehen.
4
Anziehdrehmoment einhal-
2 Nm
ten.
_ 25 %
Info
Durch das Festdrehen der
Schrauben 4 stellen sich die
Befestigungen 1 schräg. Die
Ventilinsel 3 verklemmt und
ist gegen Kippen und Verrut-
4
schen gesichert.
Befestigungen 1 nicht richten.
1
 Anschlüsse von der Ventilin-
4
sel 3 entfernen.
 Schrauben 4 maximal
2 Umdrehungen aufdre-
hen ( Hinweis).
 Ventilinsel 3 nach oben
kippen bis die Klammern (A)
ausrasten.
3
 Ventilinsel 3 von der Hut-
schiene heben.
