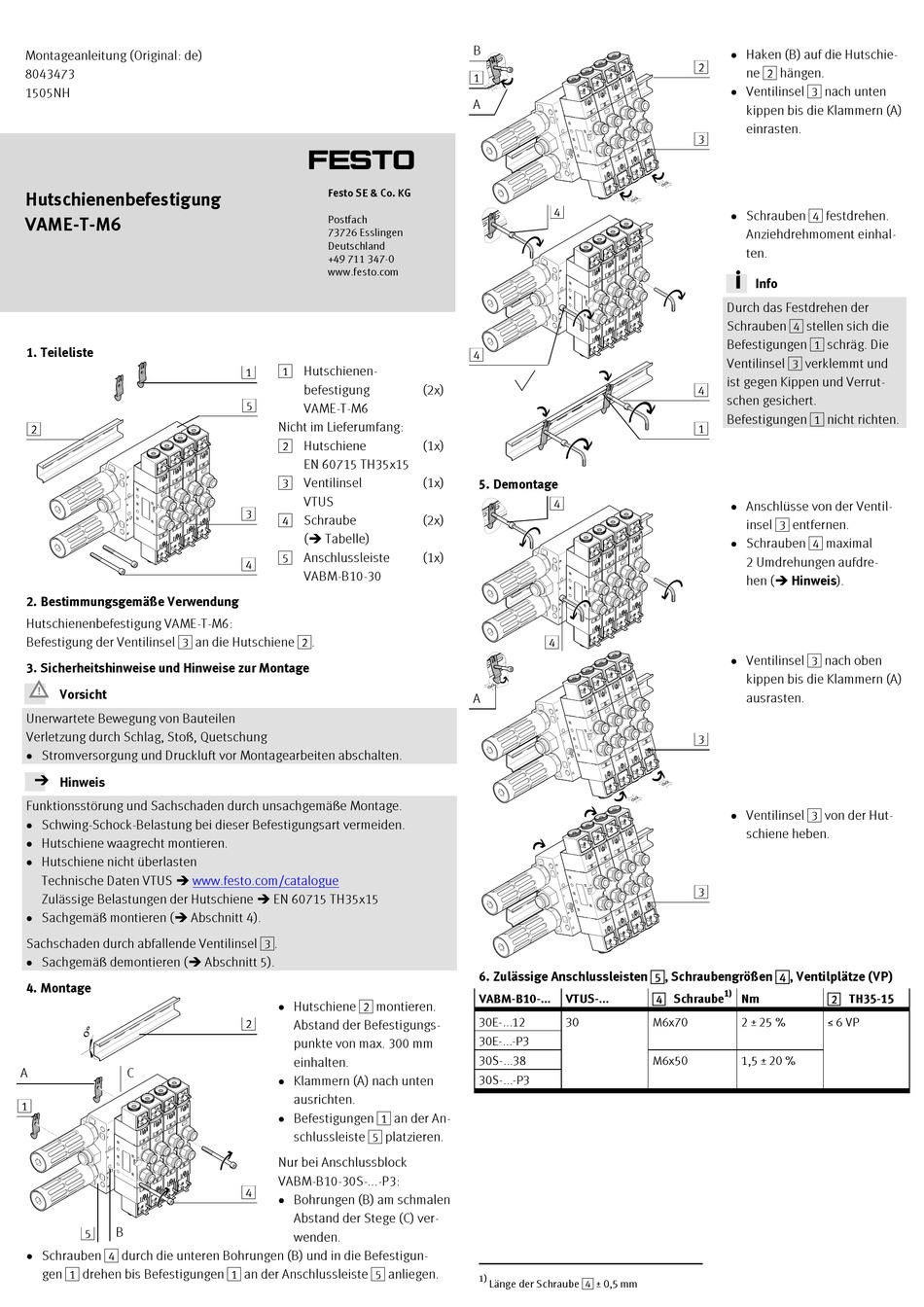

Festo VAME-T-M6 Assembly Instructions

Montageanleitung (Original: de)
8043473
1505NH
Hutschienenbefestigung
VAME-T-M6
1. Teileliste
2
2. Bestimmungsgemäße Verwendung
Hutschienenbefestigung VAME-T-M6:
Befestigung der Ventilinsel 3 an die Hutschiene 2.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen
Verletzung durch Schlag, Stoß, Quetschung
 Stromversorgung und Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Schwing-Schock-Belastung bei dieser Befestigungsart vermeiden.
 Hutschiene waagrecht montieren.
 Hutschiene nicht überlasten
Technische Daten VTUS 
www.festo.com/catalogue
Zulässige Belastungen der Hutschiene  EN 60715 TH35x15
 Sachgemäß montieren ( Abschnitt 4).
Sachschaden durch abfallende Ventilinsel 3.
 Sachgemäß demontieren ( Abschnitt 5).
4. Montage
A C
1
B
5
 Schrauben 4 durch die unteren Bohrungen (B) und in die Befestigun-
gen 1 drehen bis Befestigungen 1 an der Anschlussleiste 5 anliegen.
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
21
1 Hutschienen-
1
52
7d
befestigung
_1
5
VAME-T-M6
21
Nicht im Lieferumfang:
52
7d
2 Hutschiene
_2
EN 60715 TH35x15
3 Ventilinsel
VTUS
3
4 Schraube
( Tabelle)
5 Anschlussleiste
4
VABM-B10-30
21
 Hutschiene 2 montieren.
52
7d
2
Abstand der Befestigungs-
_3
punkte von max. 300 mm
einhalten.
21  Klammern (A) nach unten
52
7d
ausrichten.
_4
 Befestigungen 1 an der An-
schlussleiste 5 platzieren.
Nur bei Anschlussblock
VABM-B10-30S-...-P3:
4
 Bohrungen (B) am schmalen
Abstand der Stege (C) ver-
wenden.
B
1
A
4
4
(2x)
(1x)
(1x)
5. Demontage
4
(2x)
(1x)
4
A
6. Zulässige Anschlussleisten 5, Schraubengrößen 4, Ventilplätze (VP)
VABM-B10-... VTUS-...
30E-...12 30
30E-...-P3
30S-...38
30S-...-P3
1)
Länge der Schraube 4 ± 0,5 mm
21  Haken (B) auf die Hutschie-
52
2
7d
ne 2 hängen.
_5
 Ventilinsel 3 nach unten
kippen bis die Klammern (A)
einrasten.
3
21  Schrauben 4 festdrehen.
52
7d
Anziehdrehmoment einhal-
_6
ten.
Info
Durch das Festdrehen der
Schrauben 4 stellen sich die
Befestigungen 1 schräg. Die
Ventilinsel 3 verklemmt und
21
52
ist gegen Kippen und Verrut-
7d
4
_1
schen gesichert.
0
Befestigungen 1 nicht richten.
1
21
 Anschlüsse von der Ventil-
52
7d
insel 3 entfernen.
_7
 Schrauben 4 maximal
2 Umdrehungen aufdre-
hen ( Hinweis).
21  Ventilinsel 3 nach oben
52
7d
kippen bis die Klammern (A)
_8
ausrasten.
3
21  Ventilinsel 3 von der Hut-
52
7d
schiene heben.
_9
3
1)
4 Schraube
Nm
M6x70 2 ± 25 %
M6x50 1,5 ± 20 %
2 TH35-15
≤ 6 VP
