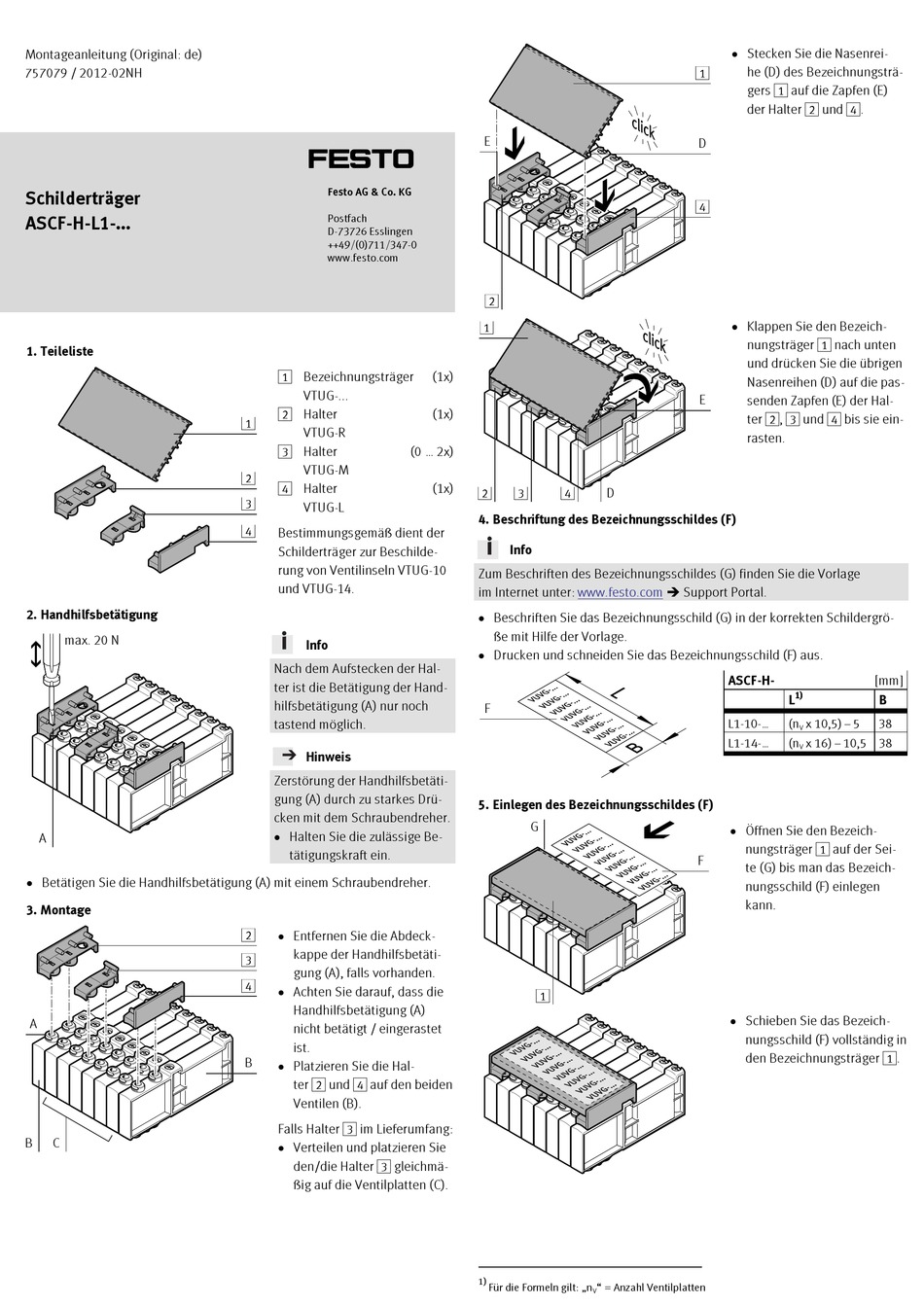

Festo ASCF-H-L1 Series Assembly Instructions

Montageanleitung (Original: de)
757079 / 2012-02NH
Schilderträger
ASCF-H-L1-...
1. Teileliste
16434d_1
2. Handhilfsbetätigung
max. 20 N
A
16434d_8
 Betätigen Sie die Handhilfsbetätigung (A) mit einem Schraubendreher.
3. Montage
A
B C
16434d_2
r
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Bezeichnungsträger
VTUG-...
2 Halter
1
VTUG-R
3 Halter
VTUG-M
2
4 Halter
3
VTUG-L
4
Bestimmungsgemäß dient der
Schilderträger zur Beschilde-
rung von Ventilinseln VTUG-10
und VTUG-14.
Info
Nach dem Aufstecken der Hal-
ter ist die Betätigung der Hand-
hilfsbetätigung (A) nur noch
tastend möglich.
x
Hinweis
Zerstörung der Handhilfsbetäti-
gung (A) durch zu starkes Drü-
cken mit dem Schraubendreher.
 Halten Sie die zulässige Be-
tätigungskraft ein.
x
 Entfernen Sie die Abdeck-
2
kappe der Handhilfsbetäti-
3
gung (A), falls vorhanden.
4
 Achten Sie darauf, dass die
Handhilfsbetätigung (A)
nicht betätigt / eingerastet
ist.
B
 Platzieren Sie die Hal-
ter 2 und 4 auf den beiden
Ventilen (B).
Falls Halter 3 im Lieferumfang:
 Verteilen und platzieren Sie
den/die Halter 3 gleichmä-
ßig auf die Ventilplatten (C).
E
2
16434d_3
1
(1x)
(1x)
(0 ... 2x)
(1x)
2 3 4
16434d_4
4. Beschriftung des Bezeichnungsschildes (F)
Info
Zum Beschriften des Bezeichnungsschildes (G) finden Sie die Vorlage
im Internet unter: www.festo.com
 Beschriften Sie das Bezeichnungsschild (G) in der korrekten Schildergrö-
ße mit Hilfe der Vorlage.
 Drucken und schneiden Sie das Bezeichnungsschild (F) aus.
F
16434d_7
5. Einlegen des Bezeichnungsschildes (F)
G
1
16434d_5
16434d_6
1)
1)
Für die Formeln gilt: „n
 Stecken Sie die Nasenrei-
he (D) des Bezeichnungsträ-
1
gers 1 auf die Zapfen (E)
der Halter 2 und 4.
D
4
 Klappen Sie den Bezeich-
nungsträger 1 nach unten
und drücken Sie die übrigen
Nasenreihen (D) auf die pas-
E
senden Zapfen (E) der Hal-
ter 2, 3 und 4 bis sie ein-
rasten.
D
 Support Portal.
ASCF-H-
L1-10-...
L1-14-...
 Öffnen Sie den Bezeich-
nungsträger 1 auf der Sei-
F
te (G) bis man das Bezeich-
nungsschild (F) einlegen
kann.
 Schieben Sie das Bezeich-
nungsschild (F) vollständig in
den Bezeichnungsträger 1.
" = Anzahl Ventilplatten
V
[mm]
1)
L B
(n x 10,5) – 5 38
V
(n x 16) – 10,5 38
V
