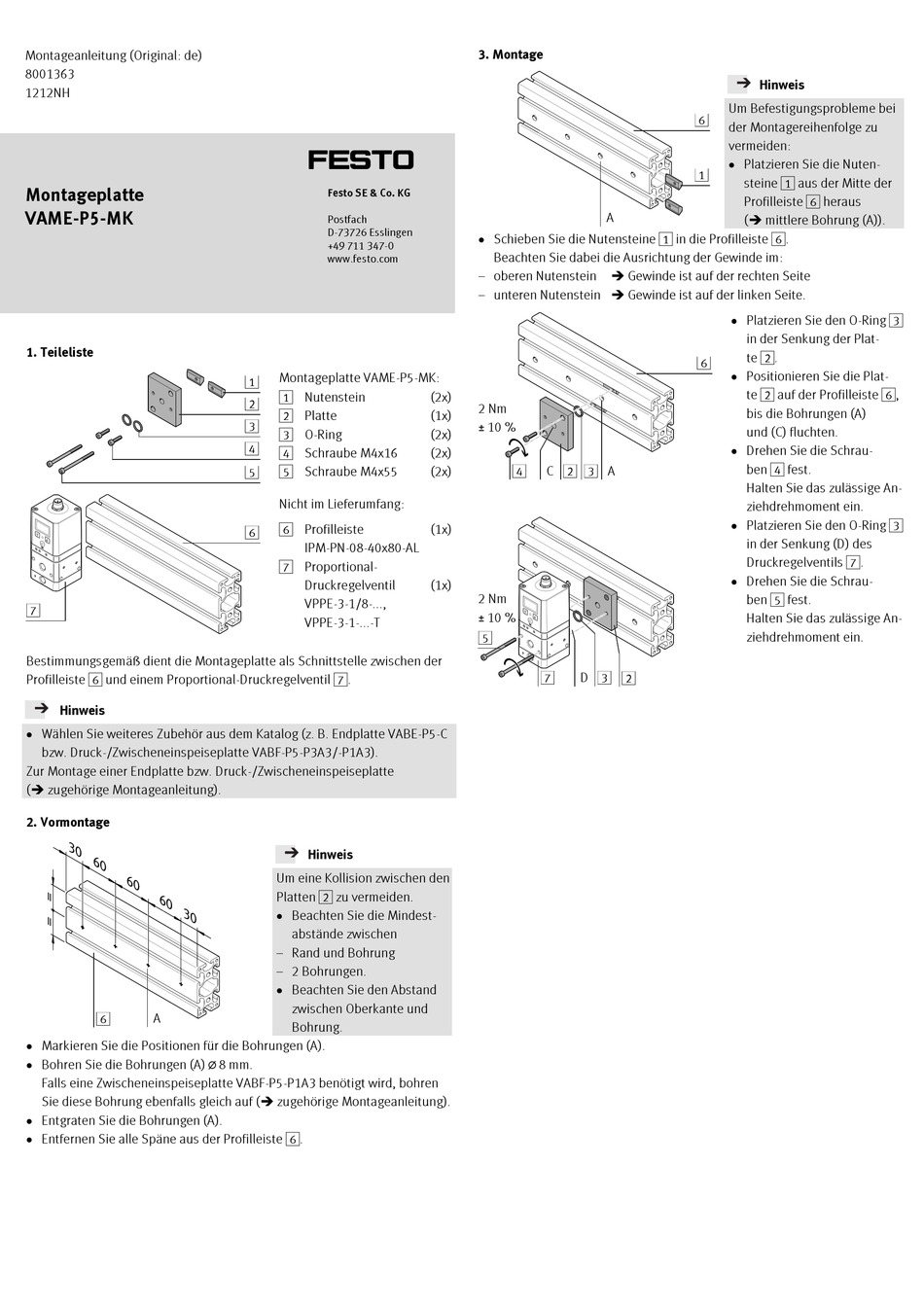

Festo VAME-P5-MK Assembly Instructions

Montageanleitung (Original: de)
8001363
1212NH
Montageplatte
VAME-P5-MK
1. Teileliste
18214d_1
7
18214d_7
Bestimmungsgemäß dient die Montageplatte als Schnittstelle zwischen der
Profilleiste 6 und einem Proportional-Druckregelventil 7.
Hinweis
 Wählen Sie weiteres Zubehör aus dem Katalog (z. B. Endplatte VABE-P5-C
bzw. Druck-/Zwischeneinspeiseplatte VABF-P5-P3A3/-P1A3).
Zur Montage einer Endplatte bzw. Druck-/Zwischeneinspeiseplatte
( zugehörige Montageanleitung).
2. Vormontage
6 A
18214d_2
 Markieren Sie die Positionen für die Bohrungen (A).
 Bohren Sie die Bohrungen (A) @ 8 mm.
Falls eine Zwischeneinspeiseplatte VABF-P5-P1A3 benötigt wird, bohren
Sie diese Bohrung ebenfalls gleich auf ( zugehörige Montageanleitung).
 Entgraten Sie die Bohrungen (A).
 Entfernen Sie alle Späne aus der Profilleiste 6.
†‡
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
Montageplatte VAME-P5-MK:
1
1 Nutenstein
2
2 Platte
3
3 O-Ring
4
4 Schraube M4x16
5 5 Schraube M4x55
Nicht im Lieferumfang:
6 Profilleiste
6
IPM-PN-08-40x80-AL
7 Proportional-
Druckregelventil
VPPE-3-1/8-...,
VPPE-3-1-...-T
Hinweis
Um eine Kollision zwischen den
Platten 2 zu vermeiden.
 Beachten Sie die Mindest-
abstände zwischen
– Rand und Bohrung
– 2 Bohrungen.
 Beachten Sie den Abstand
zwischen Oberkante und
Bohrung.
3. Montage
18214d_3
 Schieben Sie die Nutensteine 1 in die Profilleiste 6.
Beachten Sie dabei die Ausrichtung der Gewinde im:
– oberen Nutenstein
– unteren Nutenstein  Gewinde ist auf der linken Seite.
(2x)
2 Nm
(1x)
_ 10 %
(2x)
(2x)
4 C 2 3
(2x)
18214d_4
(1x)
(1x)
2 Nm
_ 10 %
5
7 D 3
18214d_5
Hinweis
Um Befestigungsprobleme bei
6
der Montagereihenfolge zu
vermeiden:
 Platzieren Sie die Nuten-
1
steine 1 aus der Mitte der
Profilleiste 6 heraus
A
( mittlere Bohrung (A)).
 Gewinde ist auf der rechten Seite
 Platzieren Sie den O-Ring 3
in der Senkung der Plat-
te 2.
6
 Positionieren Sie die Plat-
te 2 auf der Profilleiste 6,
bis die Bohrungen (A)
und (C) fluchten.
 Drehen Sie die Schrau-
ben 4 fest.
A
Halten Sie das zulässige An-
ziehdrehmoment ein.
 Platzieren Sie den O-Ring 3
in der Senkung (D) des
Druckregelventils 7.
 Drehen Sie die Schrau-
ben 5 fest.
Halten Sie das zulässige An-
ziehdrehmoment ein.
2
