Festo EAPR-E11-30 Assembly Instructions

Montageanleitung (Original: de)
8025126
1305NH
Sensorbefestigung
EAPR-E11-30

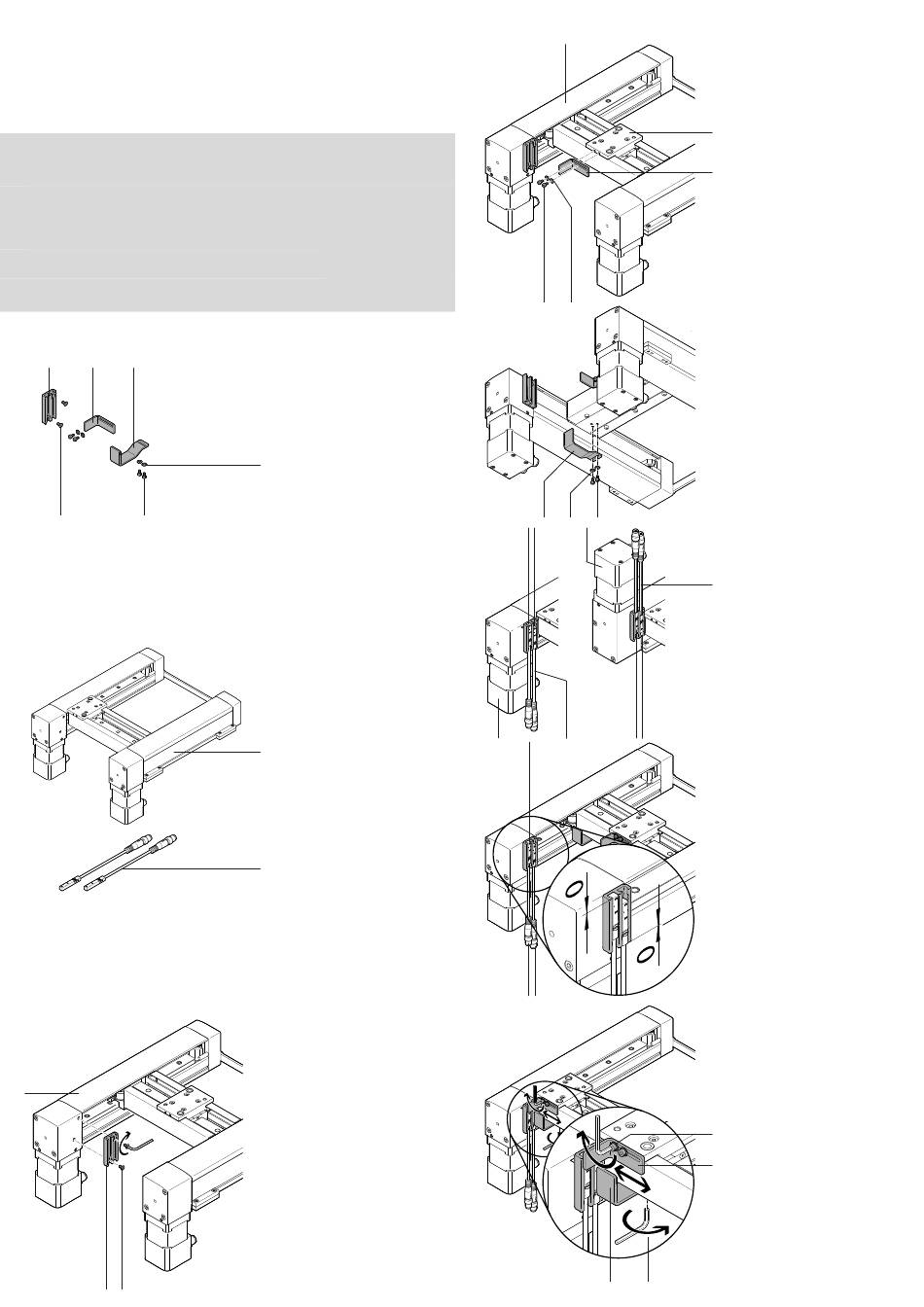

1. Teileliste
1 2 3
18930d_1
4 5
18930d_2
18930d_3
Bestimmungsgemäß dient die Sensorbefestigung dazu die Näherungs-
schalter 8 als Referenzschalter am Flächenportal 7 zu befestigen.
 Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog
( www.festo.com/catalogue).
2. Montage
7
18930d_4
1 4 1,2 Nm _ 10 %
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Sensorbefestigung
EAPR-E11-30:
1 Sensorhalter
(Nut 8)
2 Schaltfahne
6
Y-Hub
3 Schaltfahne
X-Hub
4 Senkschraube
M3x6
5 Zylinderschraube
M2,5x5
6 Scheibe
B2,7
Nicht im Lieferumfang:
7 Flächenportal
EXCM-30
8 Näherungsschalter
( Zubehör)
7
8
 Platzieren Sie den Sensor-
halter 1 am Flächen-
portal 7.
 Drehen Sie die Schrau-
ben 4 fest.
Halten Sie das zulässige An-
ziehdrehmoment ein.
7
5 6
18930d_5
(1x)
(1x)
(1x)
3 6 5
18930d_6
(2x)
Y X O
(4x)
(4x)
(1x)
(2x)
U 8
18930d_8
8
Y X
18930d_7
18930d_9
3
 Platzieren Sie die Schalt-
fahne 2 am Schlitten (A)
des Flächenportals 7.
 Verwenden Sie die Schei-
A
ben 6.
 Drehen Sie die Schrau-
2
ben 5 zunächst nur leicht
an.
 Platzieren Sie die Schalt-
fahne 3 an der Y-Achse des
Flächenportals 7.
 Verwenden Sie die Schei-
ben 6.
 Drehen Sie die Schrau-
ben 5 zunächst nur leicht
an.
Beim Flächenportal 7 existie-
ren 2 Montagevarianten:
8
– (U) Motor unten
– (O) Motor oben
 Montieren Sie die Nähe-
rungsschalter 8 so, dass
der Kabelabgang der Nähe-
rungsschalter in Richtung
Motor zeigt.
Y X
 Positionieren Sie die Nähe-
rungsschalter 8 bei beiden
Montagevarianten zunächst
so, dass die Näherungs-
schalter 8 wie folgt im
Sensorhalter 1 ausge-
richtet sind:
– Y-Hub: oben bündig
– X-Hub: unten bündig
 Beachten Sie die zugehöri-
gen Bedienungsanleitungen
der Näherungsschalter.
 Justieren Sie die Schaltfah-
nen 2 und 3 über die
Langlöcher, bis die Nähe-
rungsschalter sicher schal-
0,8 Nm
ten.
 Drehen Sie die Schrau-
_ 10 %
5
ben 5 fest.
Halten Sie das zulässige An-
2
ziehdrehmoment ein.
0,8 Nm
5 _ 10 %
