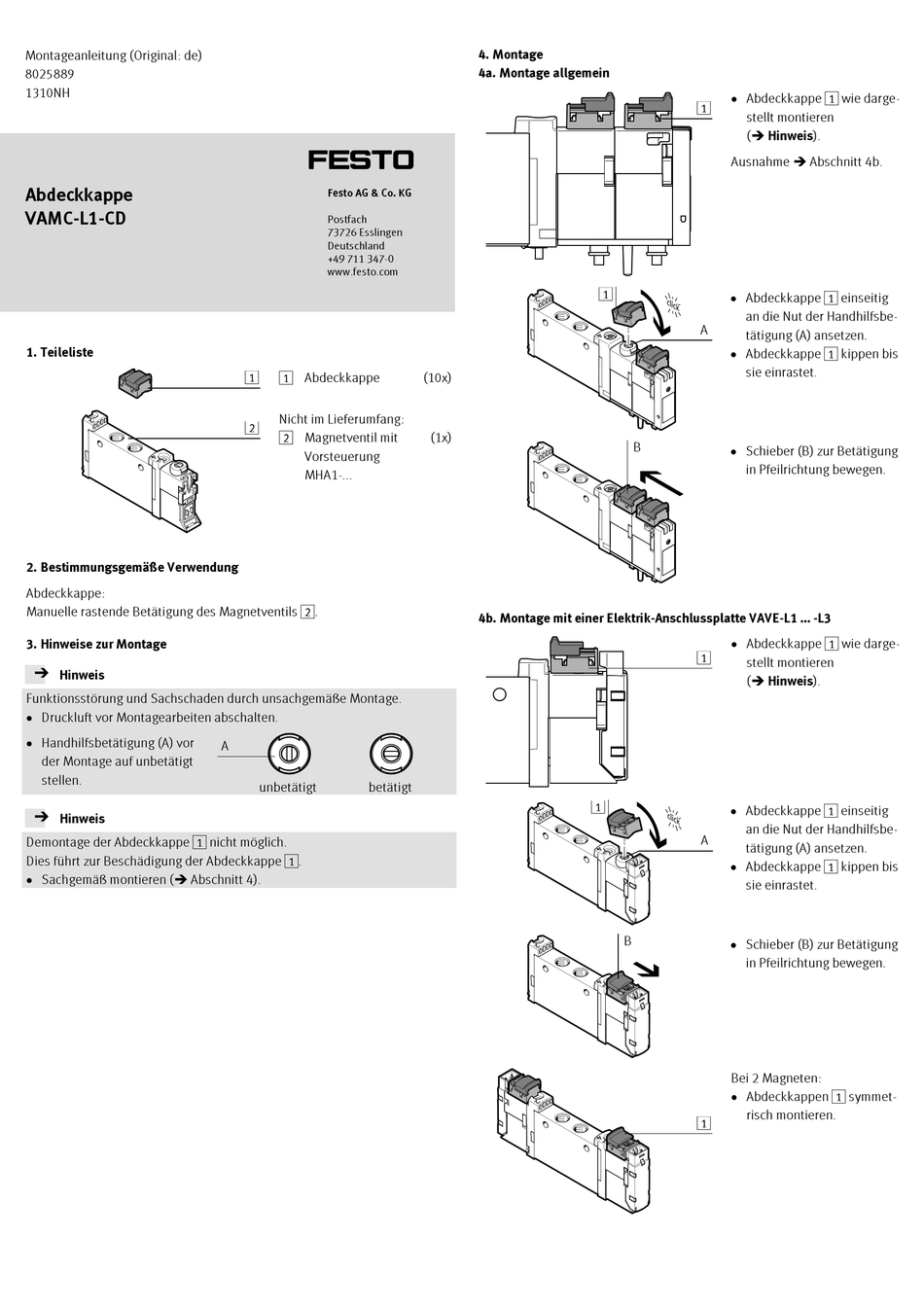

Festo VAMC-L1-CD Assembly Instructions

Montageanleitung (Original: de)
8025889
1310NH
Abdeckkappe
VAMC-L1-CD
1. Teileliste
18956d_1
18956d_2
2. Bestimmungsgemäße Verwendung
Abdeckkappe:
Manuelle rastende Betätigung des Magnetventils 2.
3. Hinweise zur Montage
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Druckluft vor Montagearbeiten abschalten.
 Handhilfsbetätigung (A) vor
der Montage auf unbetätigt
stellen.
18956d_10
Hinweis
Demontage der Abdeckkappe 1 nicht möglich.
Dies führt zur Beschädigung der Abdeckkappe 1.
 Sachgemäß montieren ( Abschnitt 4).
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1
1 Abdeckkappe
Nicht im Lieferumfang:
2
2 Magnetventil mit
Vorsteuerung
MHA1-...
A
unbetätigt betätigt
4. Montage
4a. Montage allgemein
18956d_3
(10x)
(1x)
18956d_4
18956d_5
4b. Montage mit einer Elektrik-Anschlussplatte VAVE-L1 ... -L3
18956d_6
1
18956d_7
18956d_8
18956d_9
 Abdeckkappe 1 wie darge-
1
stellt montieren
( Hinweis).
Ausnahme  Abschnitt 4b.
1
 Abdeckkappe 1 einseitig
an die Nut der Handhilfsbe-
A
tätigung (A) ansetzen.
 Abdeckkappe 1 kippen bis
sie einrastet.
B
 Schieber (B) zur Betätigung
in Pfeilrichtung bewegen.
 Abdeckkappe 1 wie darge-
1
stellt montieren
( Hinweis).
 Abdeckkappe 1 einseitig
an die Nut der Handhilfsbe-
A
tätigung (A) ansetzen.
 Abdeckkappe 1 kippen bis
sie einrastet.
B
 Schieber (B) zur Betätigung
in Pfeilrichtung bewegen.
Bei 2 Magneten:
 Abdeckkappen 1 symmet-
risch montieren.
1
