Festo VN-T BP-NRH Series Assembly Instructions

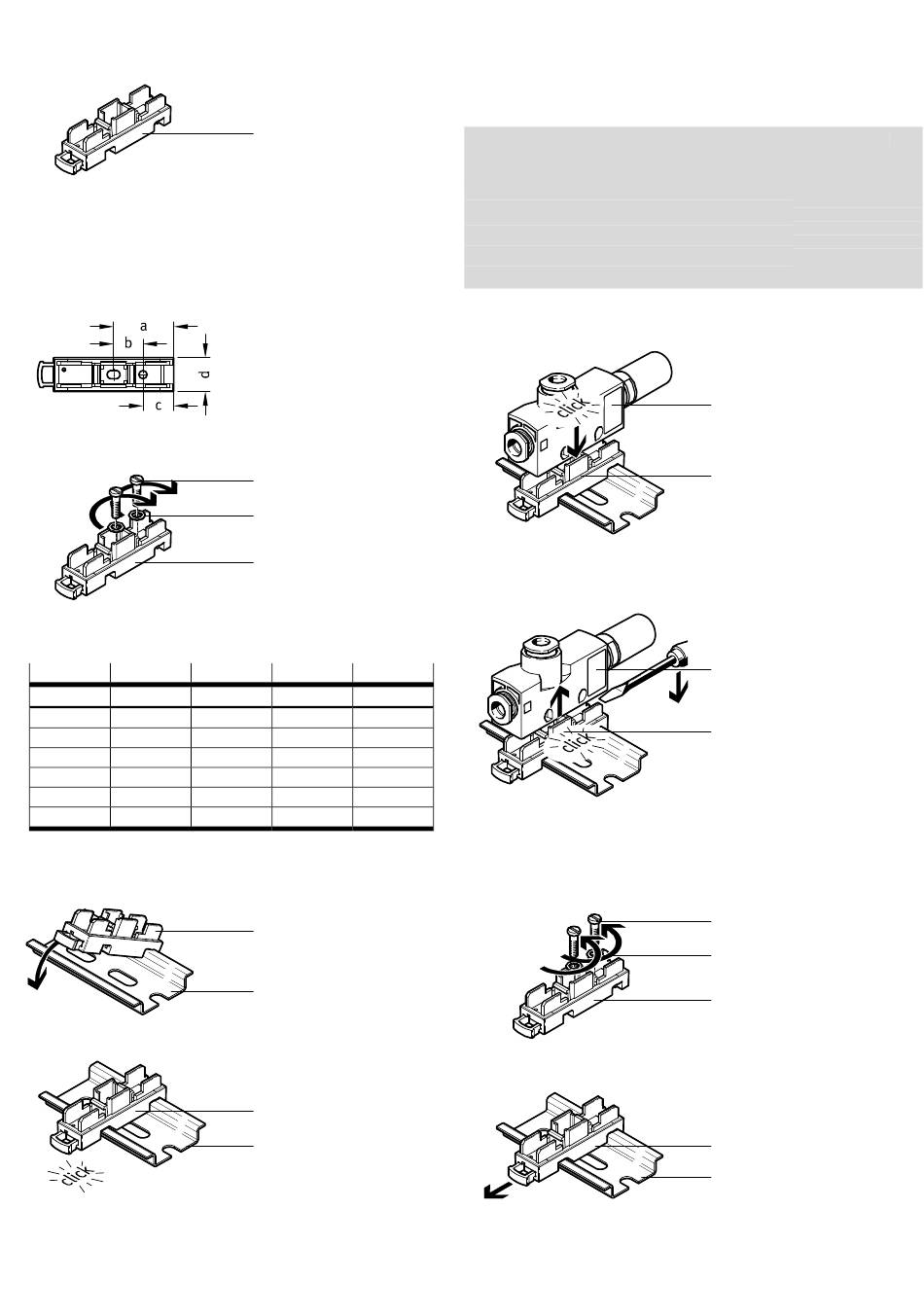

1. Teileliste
Bild 1. 1
2. Montage der Montageplatte 1
• Bei Befestigung mit Befestigungsschrauben.
Bild 2.1. 1
max. M = siehe Tabelle
A
Bild 2.1. 2
Typ VN-T2-...
Teile-Nr. 196951
a 25,5 mm
b 12,5 mm
c 13,0 mm
d 10,4 mm
M3
4
max. M 0,5 Nm
A
• Bei Hutschienenbefestigung.
Bild 2.2. 1
Bild 2.2. 2

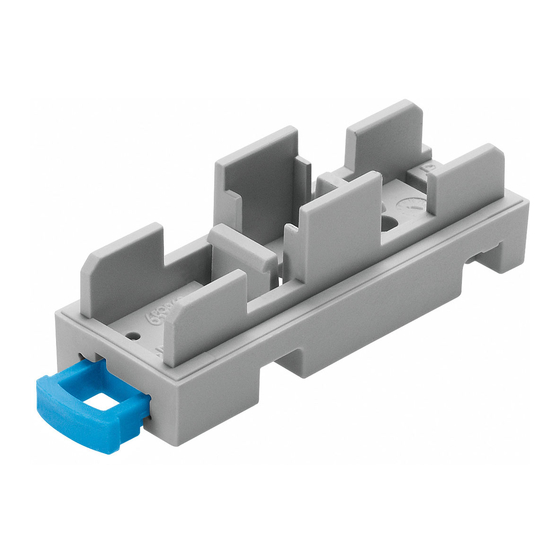

1 Montageplatte
VN-...-BP-NRH
2 Vakuumsaugdüse
3 Unterlegscheibe
1
DIN 433-2 (empfohlen)
4 Befestigungsschrauben
(siehe Tabelle)
5 Hutschiene
EN 50022-35x7,5
4
3
1
VN-T3-... VN-T4-... VN-T6-...
193641 195279 196956
25,6 mm 25,6 mm 45,5 mm
12,5 mm 12,5 mm 32,5 mm
13,1 mm 13,1 mm 13,0 mm
14,4 mm 18,4 mm 24,0 mm
M3 M3 M4
0,5 Nm 0,5 Nm 0,8 Nm
1
5
1
5
Montageanleitung (de)
692 953 / 2005-04e
Montageplatte
VN-T...-BP-NRH
3. Montage der Vakuumdüse 2
Bild 3. 1
4. Demontage der Vakuumdüse 2
Bild 4. 1
5. Demontage der Montageplatte 1
• Bei Befestigung mit Befestigungsschrauben.
Bild 5. 1
• Bei Hutschienenbefestigung.
Bild 5. 2
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
2
1
2
1
4
3
1
1
5
