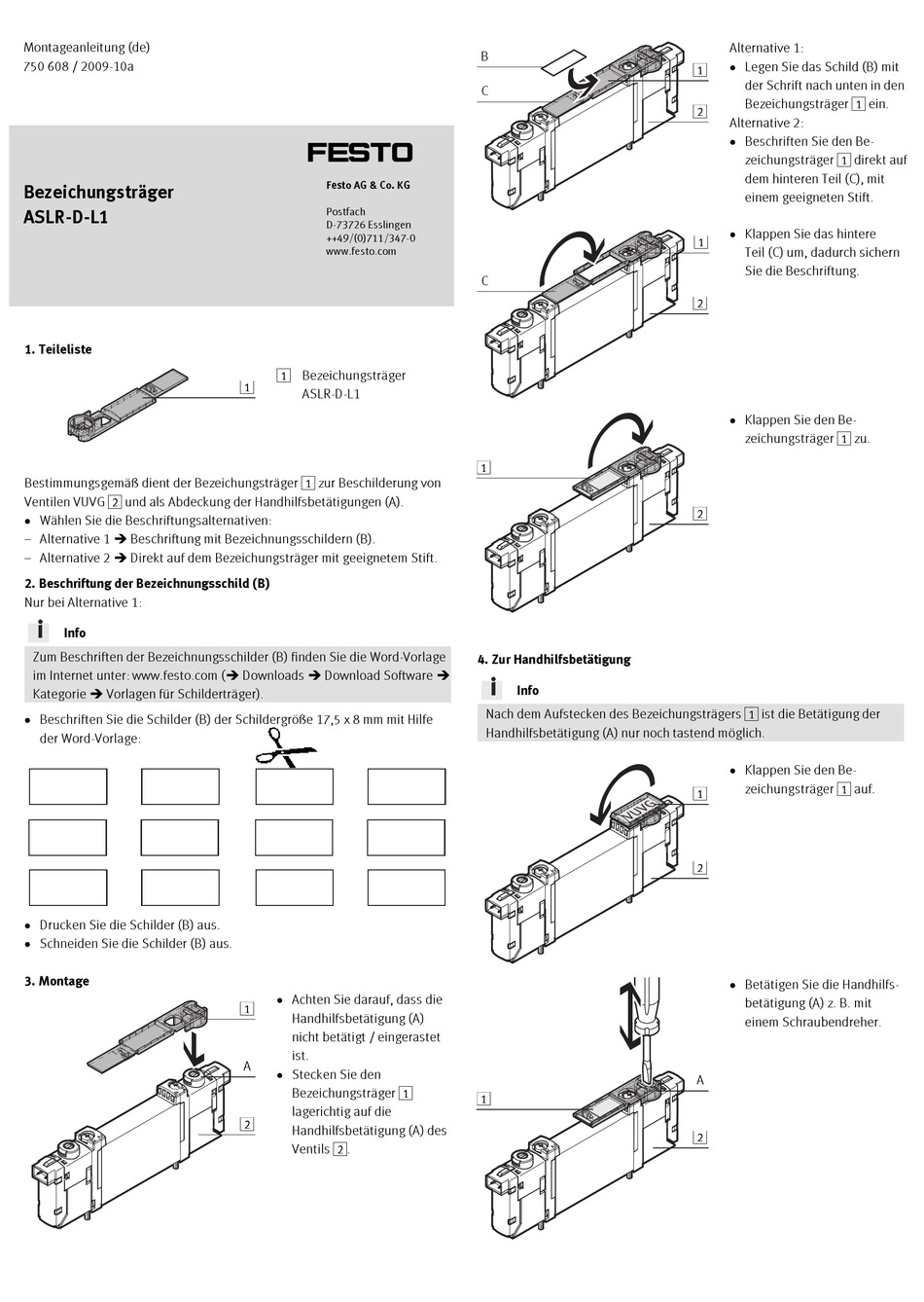

Montageanleitung (de)
r
750 608 / 2009-10a
Bezeichungsträger
ASLR-D-L1
1. Teileliste
13919d_1
Bestimmungsgemäß dient der Bezeichungsträger 1 zur Beschilderung von
Ventilen VUVG 2 und als Abdeckung der Handhilfsbetätigungen (A).
• Wählen Sie die Beschriftungsalternativen:
– Alternative 1 ! Beschriftung mit Bezeichnungsschildern (B).
– Alternative 2 ! Direkt auf dem Bezeichungsträger mit geeignetem Stift.
2. Beschriftung der Bezeichnungsschild (B)
Nur bei Alternative 1:
Info
Zum Beschriften der Bezeichnungsschilder (B) finden Sie die Word-Vorlage
im Internet unter: www.festo.com (! Downloads ! Download Software !
Kategorie ! Vorlagen für Schilderträger).
• Beschriften Sie die Schilder (B) der Schildergröße 17,5 x 8 mm mit Hilfe
der Word-Vorlage:
• Drucken Sie die Schilder (B) aus.
• Schneiden Sie die Schilder (B) aus.
3. Montage
13919d_2
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Bezeichungsträger
1
ASLR-D-L1
• Achten Sie darauf, dass die
1
Handhilfsbetätigung (A)
nicht betätigt / eingerastet
ist.
A
• Stecken Sie den
Bezeichungsträger 1
lagerichtig auf die
2
Handhilfsbetätigung (A) des
Ventils 2.
B
C
13919d_3
C
13919d_4
1
13919d_5
4. Zur Handhilfsbetätigung
Info
Nach dem Aufstecken des Bezeichungsträgers 1 ist die Betätigung der
Handhilfsbetätigung (A) nur noch tastend möglich.
13919d_6
1
13919d_7
Alternative 1:
• Legen Sie das Schild (B) mit
1
der Schrift nach unten in den
Bezeichungsträger 1 ein.
2
Alternative 2:
• Beschriften Sie den Be-
zeichungsträger 1 direkt auf
dem hinteren Teil (C), mit
einem geeigneten Stift.
• Klappen Sie das hintere
1
Teil (C) um, dadurch sichern
Sie die Beschriftung.
2
• Klappen Sie den Be-
zeichungsträger 1 zu.
2
• Klappen Sie den Be-
zeichungsträger 1 auf.
1
2
• Betätigen Sie die Handhilfs-
betätigung (A) z. B. mit
einem Schraubendreher.
A
2
