ISOMETER® isoNAV685-D
Montage
Beachten Sie den Mindestabstand zu benachbarten Geräten:
seitlich 0 mm, oben 20 mm, unten 20 mm!
Montage auf Hutschiene
Rasten Sie alle 3 mitgelieferten Montageclips (2 separat verpackt)
des Geräts auf der Hutschiene unten so ein, dass ein sicherer und
fester Sitz gewährleistet ist.
Schraubbefestigung
Bringen Sie die 3 mitgelieferten Montageclips (2 separat ver-
packt) manuell oder mittels Werkzeug in eine über das Gehäuse
hinaus ragende Rastposition. Befestigen Sie das Gerät mit drei
M4-Schrauben (kein Senkkopf), siehe nachfolgende Skizze.
Screw mounting
54 mm
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beachten Sie da-
bei die technischen Daten. Montieren Sie nach dem Anschluss
die obere und die untere mitgelieferte Klemmenabdeckung!
Gefahr eines elektrischen Schlages!
An den Klemmen L1/+...L3/- können Nennspannungen
bis 1000 V anliegen, die bei direkter Berührung lebensge-
GEFAHR
fährlich sein können. Nehmen Sie das Gerät nur mit
montierten und eingerasteten Klemmenabdeckungen
in Betrieb.
Gefahr von Verletzungen, Bränden und Sach-
schäden durch Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schut-
WARNUNG
zeinrichtungen zum Schutz bei Kurzschluss für die Anko-
pplung der Klemmen L1/+, L2, L3/- an das zu
überwachende IT-System verzichten, wenn die Leitung
oder das Kabel so ausgeführt ist, dass die Gefahr eines
Kurzschlusses auf ein Mindestmaß beschränkt ist.
Achten Sie auf kurz- und erdschlussfeste Verlegung.
Leitungsschutz vorsehen!
Gemäß der DIN VDE 0100-430 ist bei der Versor-
gungsspannung ein Leitungsschutz vorzusehen.
VORSICHT
2
108 mm
72 mm
Installation
Consider a minimum distance to adjacent devices: lateral 0 mm,
top 20 mm, bottom 20 mm!
DIN rail mounting:
Snap all 3 mounting clips delivered with the device (2 of them pa-
cked separately) onto the DIN rail in such a way that a safe and
tight fit is ensured.

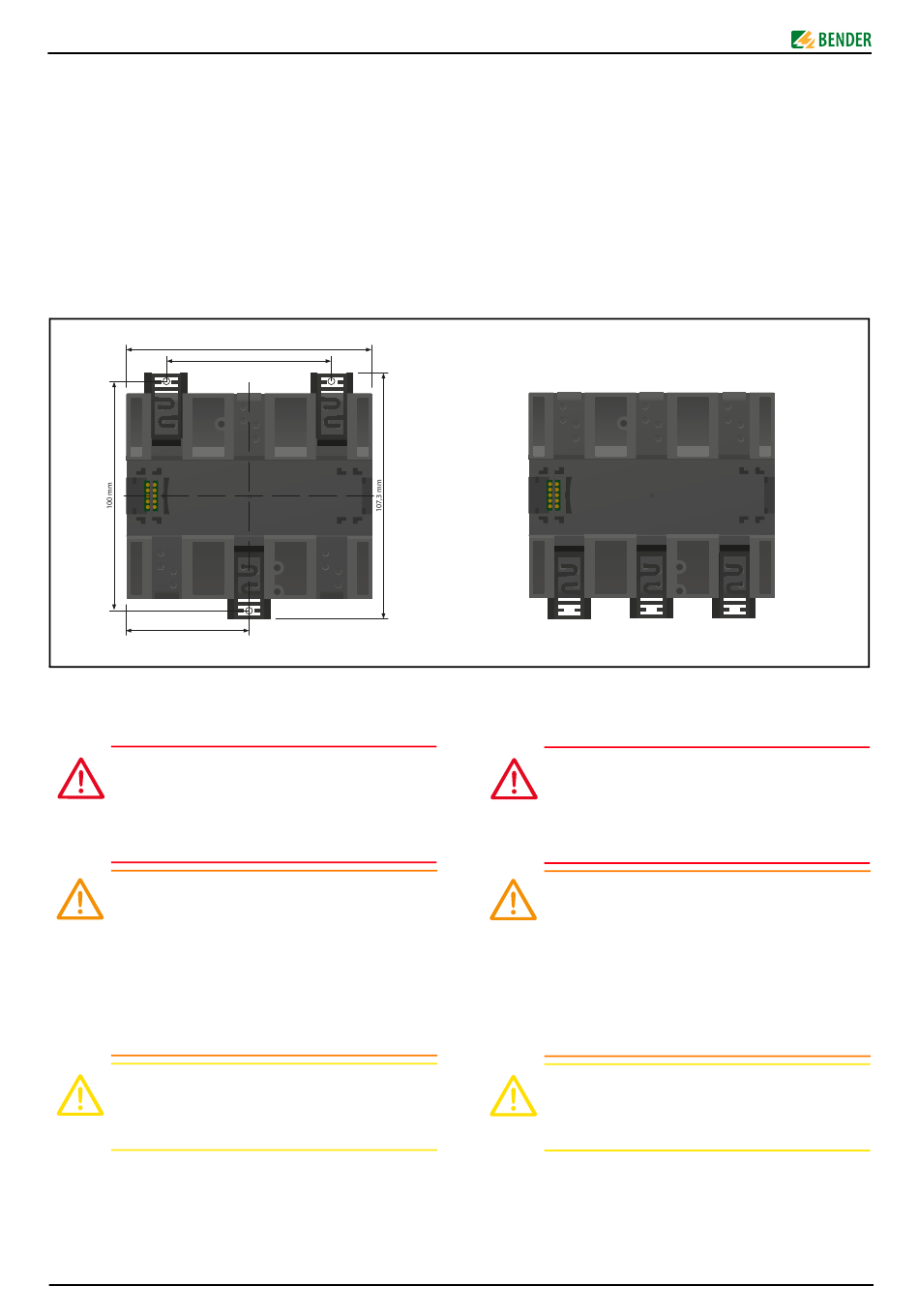

Screw mounting
Install the three accompanying mounting clips (2 are packed se-
parately) manually or by means of a tool in a way that they pro-
trude beyond the enclosure. Fix the device by means of three M4
screws (no counter sunk screw) as shown in the following
pictures.
DIN rail mounting
Connection
Wire up the device according to the wiring diagram taking ac-
count of the technical data. After connecting the device, install
the enclosed upper and lower terminal cover!
Risk of electric shock!
A nominal voltage of up to 1000 V may be present at the
terminals L1/+...L3/–. Direct contact with these will
DANGER
likely result in electrocution. Make sure the terminal co-
vers are properly mounted and clicked in before putting
the device into operation.
Danger of injury, fire and damage to property due to
a short circuit!
When coupling the terminals L1/+, L2, L3/- to the IT sys-
WARNING
tem ≤690 V to be monitored, devices for protection
against a short-circuit can be omitted according to
IEC 60364-4-43:2008 or DIN VDE 0100430 (German ver-
sion) if the wiring is carried out in such a way as to reduce
the risk of a short-circuit to a minimum. The use of short-
circuit proof and earth-fault proof wiring is
recommended.
Provide line protection!
According to DIN VDE 0100-430, a line protection shall
be provided for the supply voltage.
VORSICHT
