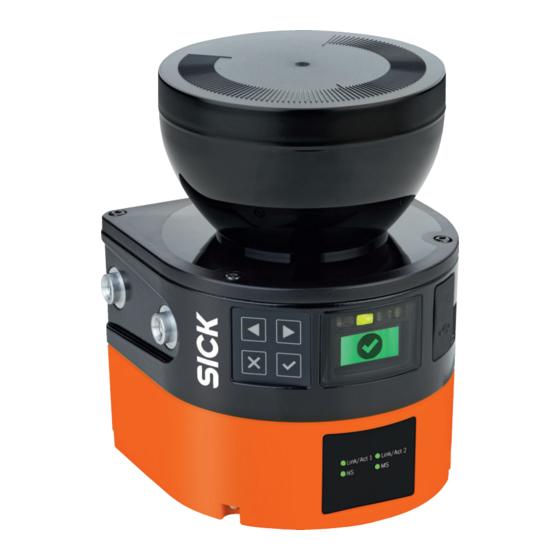

- Page 1 M O U N T I N G I N S T R U C T I O N S outdoorScan3 – EtherNet/IP™ Safety laser scanner...
- Page 2 M O N T A G E A N L E I T U N G outdoorScan3 – EtherNet/IP™ Sicherheits-Laserscanner...
-
Page 3: Zu Diesem Dokument
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand Netzwerk-LEDs Sicherheits-Laserscanner ohne Systemstecker Systemstecker Abdeckplatte ß 8023259/160E/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ Irrtümer und Änderungen vorbehalten... - Page 4 Anzugsdrehmoment: 4,5 Nm … 5,0 Nm. Anschlussübersicht MICSX-RANNZZZZ1 (Artikelnummer: 2102812) Anschlussbelegung Spannungsversorgung (XD1) Stecker, M12, 4-polig, A-codiert. M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
- Page 5 Konfiguration wiederhergestellt wird. Sicherstellen, dass die Ausrichtung des Sicherheits-Laserscanners nach dem Aus‐ tausch korrekt ist. 8023259/160E/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ Irrtümer und Änderungen vorbehalten...
- Page 6 Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner direkt montieren“. Anschlussleitungen wieder am Systemstecker anbringen. M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
- Page 7 Den Sicherheits-Laserscanner konfigurieren. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen durchführen. Weitere Informationen: siehe Betriebsanleitung. 8023259/160E/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ Irrtümer und Änderungen vorbehalten...
- Page 8 MONTAGEANLEITUNG M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
- Page 9 M O U N T I N G I N S T R U C T I O N S outdoorScan3 – EtherNet/IP™ Safety laser scanner...
-
Page 10: About This Document
The USB connection (USB 2.0 Mini-B, female connector) may only be used temporarily and only for configuration and diagnostics. M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Subject to change without notice... -
Page 11: Mounting The Safety Laser Scanner Directly
Voltage supply (XD1) Male connector, M12, 4-pin, A-coded. 8023259/160E/2019-11-14 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ Subject to change without notice... -
Page 12: Replacing The Safety Laser Scanner
Make sure that the safety laser scanner is aligned correctly after the replacement. M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Subject to change without notice... - Page 13 Reconnect the connecting cables to the system plug. 8023259/160E/2019-11-14 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ Subject to change without notice...
-
Page 14: Replacing The System Plug
For more information, see the operating instructions. M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ 8023259/160E/2019-11-14 | SICK Subject to change without notice... - Page 15 8023259/160E/2019-11-14 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™ Subject to change without notice...
