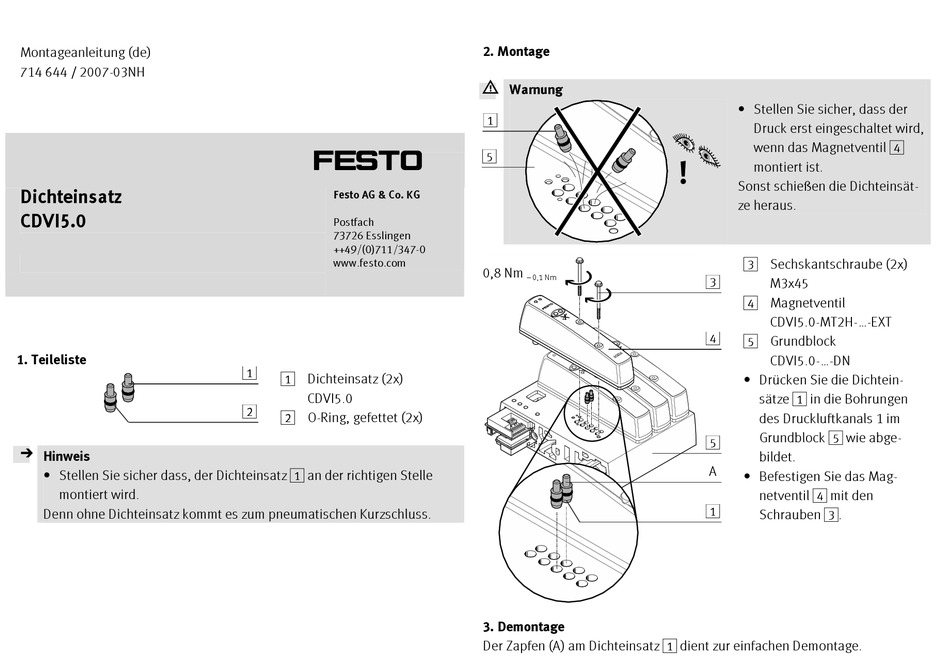

Montageanleitung (de)
714 644 / 2007-03NH
Dichteinsatz
CDVI5.0
1. Teileliste
10764d_1
Hinweis
• Stellen Sie sicher dass, der Dichteinsatz 1 an der richtigen Stelle
montiert wird.
Denn ohne Dichteinsatz kommt es zum pneumatischen Kurzschluss.
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
1 Dichteinsatz (2x)
CDVI5.0
2
2 O-Ring, gefettet (2x)
2. Montage
Warnung
1
5
10764d_3
0,8 Nm
– 0,1 Nm
10764d_2
3. Demontage
Der Zapfen (A) am Dichteinsatz 1 dient zur einfachen Demontage.
• Stellen Sie sicher, dass der
Druck erst eingeschaltet wird,
wenn das Magnetventil 4
montiert ist.
Sonst schießen die Dichteinsät-
ze heraus.
3 Sechskantschraube (2x)
3
M3x45
4 Magnetventil
CDVI5.0-MT2H-...-EXT
4
5 Grundblock
CDVI5.0-...-DN
• Drücken Sie die Dichtein-
sätze 1 in die Bohrungen
des Druckluftkanals 1 im
Grundblock 5 wie abge-
5
bildet.
A
• Befestigen Sie das Mag-
netventil 4 mit den
1
Schrauben 3.
