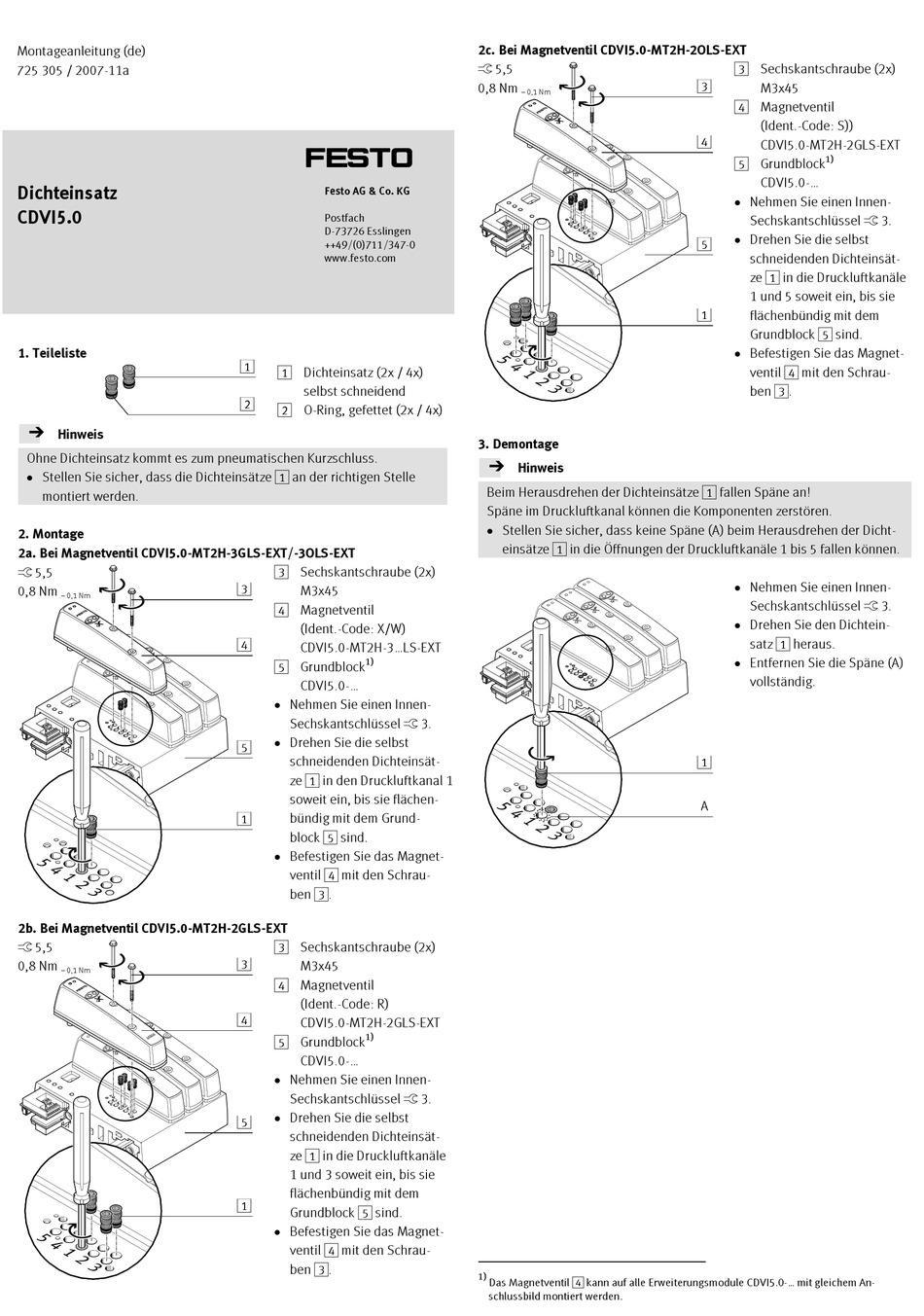

Montageanleitung (de)
725 305 / 2007-11a

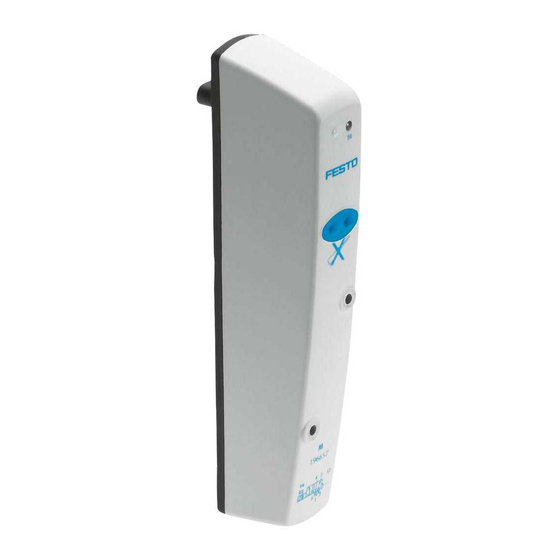

Dichteinsatz
CDVI5.0
1. Teileliste
10764d_1
Hinweis
Ohne Dichteinsatz kommt es zum pneumatischen Kurzschluss.
• Stellen Sie sicher, dass die Dichteinsätze 1 an der richtigen Stelle
montiert werden.
2. Montage
2a. Bei Magnetventil CDVI5.0-MT2H-3GLS-EXT/-3OLS-EXT
ß 5,5
0,8 Nm
– 0,1 Nm
10764d_2
2b. Bei Magnetventil CDVI5.0-MT2H-2GLS-EXT
ß 5,5
0,8 Nm
– 0,1 Nm
10764d_4
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
1 Dichteinsatz (2x / 4x)
selbst schneidend
2
2 O-Ring, gefettet (2x / 4x)
3 Sechskantschraube (2x)
3
M3x45
4 Magnetventil
(Ident.-Code: X/W)
4
CDVI5.0-MT2H-3...LS-EXT
1)
5 Grundblock
CDVI5.0-...
• Nehmen Sie einen Innen-
Sechskantschlüssel ß 3.
• Drehen Sie die selbst
5
schneidenden Dichteinsät-
ze 1 in den Druckluftkanal 1
soweit ein, bis sie flächen-
1
bündig mit dem Grund-
block 5 sind.
• Befestigen Sie das Magnet-
ventil 4 mit den Schrau-
ben 3.
3 Sechskantschraube (2x)
3
M3x45
4 Magnetventil
(Ident.-Code: R)
4
CDVI5.0-MT2H-2GLS-EXT
1)
5 Grundblock
CDVI5.0-...
• Nehmen Sie einen Innen-
Sechskantschlüssel ß 3.
• Drehen Sie die selbst
5
schneidenden Dichteinsät-
ze 1 in die Druckluftkanäle
1 und 3 soweit ein, bis sie
flächenbündig mit dem
1
Grundblock 5 sind.
• Befestigen Sie das Magnet-
ventil 4 mit den Schrau-
ben 3.
2c. Bei Magnetventil CDVI5.0-MT2H-2OLS-EXT
ß 5,5
0,8 Nm
– 0,1 Nm
10764d_5
3. Demontage
Hinweis
Beim Herausdrehen der Dichteinsätze 1 fallen Späne an!
Späne im Druckluftkanal können die Komponenten zerstören.
• Stellen Sie sicher, dass keine Späne (A) beim Herausdrehen der Dicht-
einsätze 1 in die Öffnungen der Druckluftkanäle 1 bis 5 fallen können.
10764d_6
1)
Das Magnetventil 4 kann auf alle Erweiterungsmodule CDVI5.0-... mit gleichem An-
schlussbild montiert werden.
3 Sechskantschraube (2x)
3
M3x45
4 Magnetventil
(Ident.-Code: S))
4
CDVI5.0-MT2H-2GLS-EXT
1)
5 Grundblock
CDVI5.0-...
• Nehmen Sie einen Innen-
Sechskantschlüssel ß 3.
• Drehen Sie die selbst
5
schneidenden Dichteinsät-
ze 1 in die Druckluftkanäle
1 und 5 soweit ein, bis sie
1
flächenbündig mit dem
Grundblock 5 sind.
• Befestigen Sie das Magnet-
ventil 4 mit den Schrau-
ben 3.
• Nehmen Sie einen Innen-
Sechskantschlüssel ß 3.
• Drehen Sie den Dichtein-
satz 1 heraus.
• Entfernen Sie die Späne (A)
vollständig.
1
A
