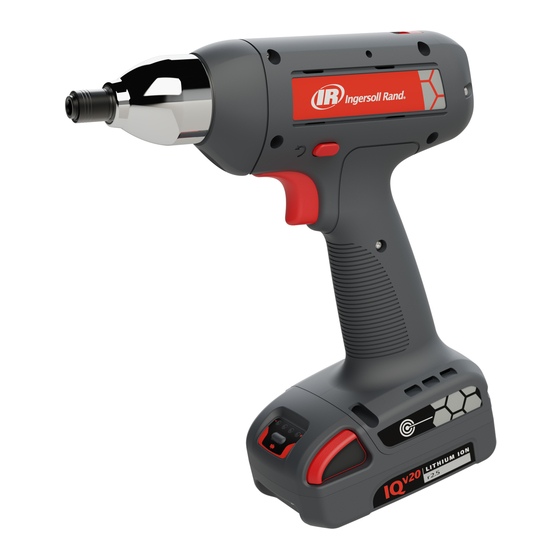

Cordless Screwdriver and Nutrunner
QX Series
Product Information
EN
Product Information
Especificaciones del producto
ES
FR
Spécifications du produit
Specifiche prodotto
IT
DE
Technische Produktdaten
Productspecificaties
NL
Produktspecifikationer
DA
SV
Produktspecifikationer
Produktspesifikasjoner
NO
FI
Tuote-erittely
Especificações do Produto
PT
EL
Προδιαγραφές προϊόντος
SL
Specifikacije izdelka
Špecifikácie produktu
SK
Save These Instructions
Specifikace výrobku
CS
ET
Toote spetsifikatsioon
A termék jellemzői
HU
Gaminio techniniai duomenys
LT
LV
Ierices specifikacijas
Informacje o produkcie
PL
IИнформация за продукта
BG
Informaţii privind produsul
RO
Технические характеристики изделия
RU
产品信息
ZH
製品仕様
JA
제품 상세
KO
Podaci o proizvodu
HR
47104286
Edition 9
June 2015
