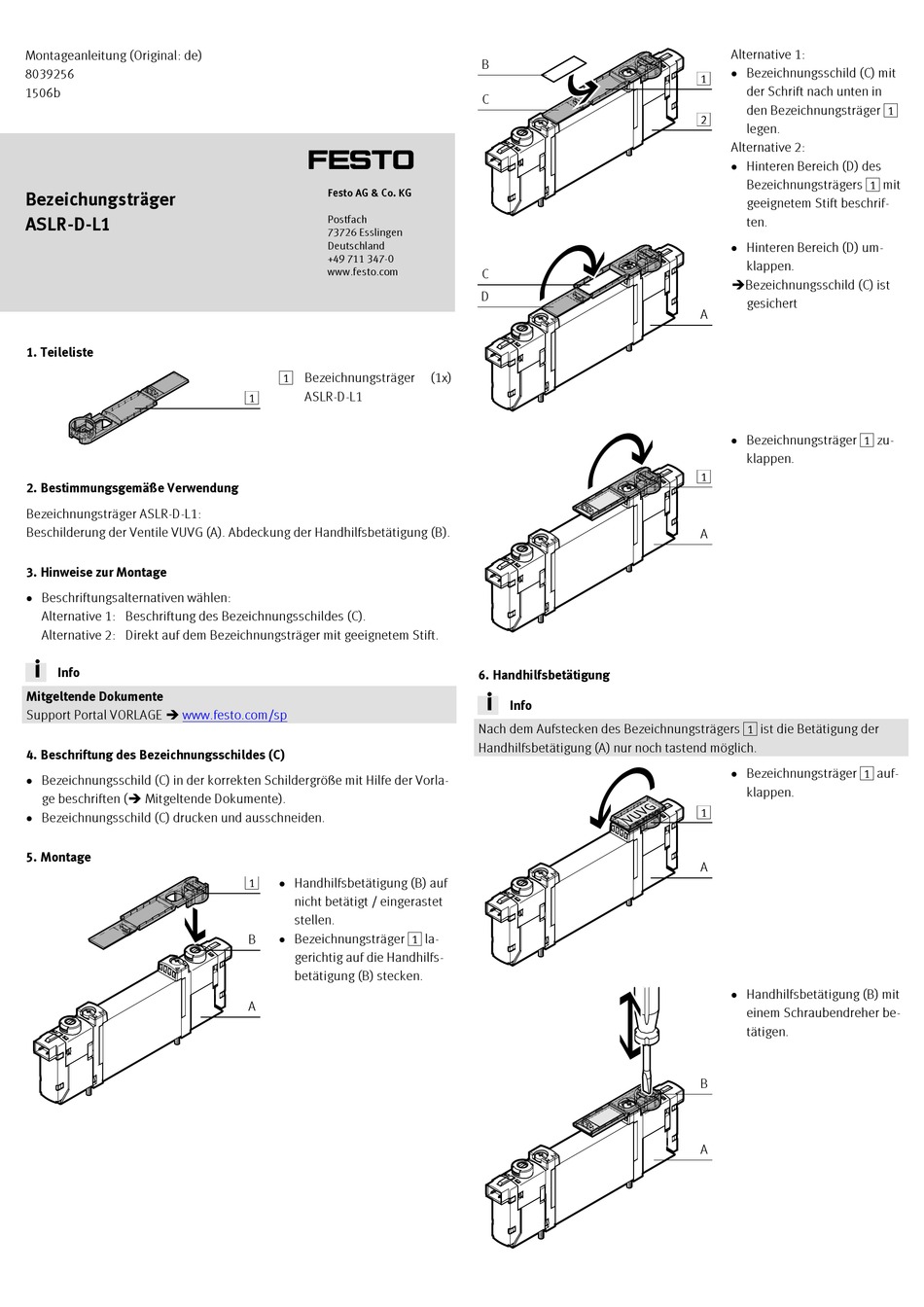

Festo ASLR-D-L1 Mounting Instructions

Montageanleitung (Original: de)
8039256
1506b
Bezeichungsträger
ASLR-D-L1
1. Teileliste
13919d_1
2. Bestimmungsgemäße Verwendung
Bezeichnungsträger ASLR-D-L1:
Beschilderung der Ventile VUVG (A). Abdeckung der Handhilfsbetätigung (B).
3. Hinweise zur Montage
 Beschriftungsalternativen wählen:
Alternative 1: Beschriftung des Bezeichnungsschildes (C).
Alternative 2: Direkt auf dem Bezeichnungsträger mit geeignetem Stift.
Info
Mitgeltende Dokumente
Support Portal VORLAGE 
www.festo.com/sp
4. Beschriftung des Bezeichnungsschildes (C)
 Bezeichnungsschild (C) in der korrekten Schildergröße mit Hilfe der Vorla-
ge beschriften ( Mitgeltende Dokumente).
 Bezeichnungsschild (C) drucken und ausschneiden.
5. Montage
13919d_2
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Bezeichnungsträger
ASLR-D-L1
1
 Handhilfsbetätigung (B) auf
1
nicht betätigt / eingerastet
stellen.
 Bezeichnungsträger 1 la-
B
gerichtig auf die Handhilfs-
betätigung (B) stecken.
A
B
C
13919d_3
C
D
(1x)
13919d_4
13919d_5
6. Handhilfsbetätigung
Info
Nach dem Aufstecken des Bezeichnungsträgers 1 ist die Betätigung der
Handhilfsbetätigung (A) nur noch tastend möglich.
13919d_6
13919d_7
Alternative 1:
 Bezeichnungsschild (C) mit
1
der Schrift nach unten in
den Bezeichnungsträger 1
2
legen.
Alternative 2:
 Hinteren Bereich (D) des
Bezeichnungsträgers 1 mit
geeignetem Stift beschrif-
ten.
 Hinteren Bereich (D) um-
klappen.
Bezeichnungsschild (C) ist
gesichert
A
 Bezeichnungsträger 1 zu-
klappen.
1
A
 Bezeichnungsträger 1 auf-
klappen.
1
A
 Handhilfsbetätigung (B) mit
einem Schraubendreher be-
tätigen.
B
A
