L'endroit où le cordon d'alimentation sort du climatiseur doit
être placé à moins de 4 pi (122 cm) d'une prise reliée à la
terre.
Le mur où le climatiseur sera installé doit pouvoir supporter le
poids de l'appareil.
Ne pas installer le climatiseur dans un endroit où l'avant de la
caisse de plastique serait exposé à une source de chaleur
portant la température de la surface à plus de 120ºF (49ºC).
Ne pas bloquer les persiennes sur le panneau avant.

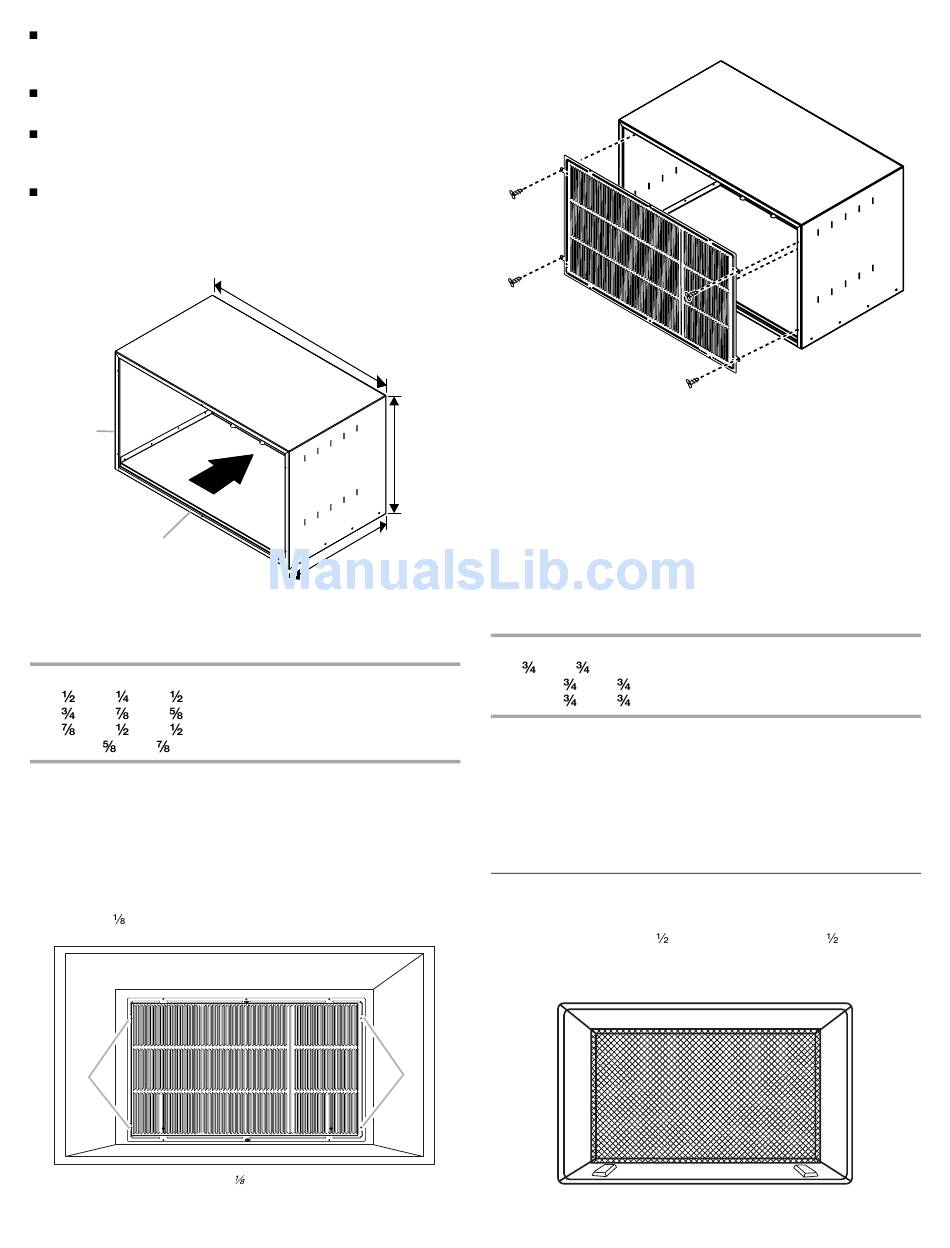

1. Mesurer la gaine murale existante.
2. Voir la section qui correspond aux dimensions de la gaine
murale existante.
E
D
A. Largeur (L) D. Tige d'isolant pour composants horizontaux
B. Hauteur (H) E. Tige d'isolant pour composants verticaux
C. Profondeur (P)
Gaine murale de (L x H x P) :
25 " x 15 " x 17 " (64,8 cm x 38,7 cm x 44,5 cm),
25 " x 16 " x 18 " (65,4 cm x 42,9 cm x 47,3 cm),
25 " x 16 " x 17 " (65,7 cm x 41,9 cm x 44,5 cm) ou
26" x 15 " x 16 " (66 cm x 39,7 cm x 42,9 cm)
1. Retirer la grille existante de la gaine murale.
2. Enlever tous les débris à l'intérieur de la gaine murale.
3. Insérer la nouvelle grille dans la gaine murale.
REMARQUE : Veiller à ce que le mot "Top" (sommet) soit
lisible depuis l'intérieur de la pièce.
4. Utiliser la grille comme un gabarit; marquer l'emplacement
des 2 trous de chaque côté de la gaine murale. Percer des
trous de " dans la gaine murale.
A
A. Percer des trous de
A
B
C
A
" dans la gaine murale.
5. Fixer la grille arrière à l'aide des vis à tôle nº 8 - 32 (fournies).
Insérer les 4 vis à tôle nº 8 - 32 (fournies) dans les
trous de la grille et dans la gaine murale.
6. S'il n'est pas nécessaire de remplacer l'isolant sur la gaine
murale existante, passer à l'étape 9. Sinon, remplacer
l'isolant.
7. Enlever l'endos de la tige d'isolant de la tringle horizontale;
apposer l'isolant sur la face interne de la gaine murale, au
sommet et en bas.
8. Enlever l'endos de la tige d'isolant de la tringle verticale;
apposer l'isolant sur les côtés de la gaine murale, à l'intérieur
et à l'avant.
9. Installer le climatiseur dans la gaine murale.
Gaine murale de :
26 " x 15 " x 15" (68 cm x 40 cm x 38,1 cm),
27" x 16 " x 16 " (68,6 cm x 42,6 cm x 42,6 cm), ou
27" x 16 " x 19 " (68,6 cm x 42,6 cm x 50,2 cm)
Une telle gaine murale nécessite une grille arrière et des pièces
d'installation plus grandes que celles qui sont fournies avec ce
climatiseur. Consulter le fournisseur local pour obtenir un
ensemble de pièces adapté pour une gaine murale de cette taille.
REMARQUE : Si le nouveau climatiseur était installé dans une
gaine murale de cette taille sans utilisation de l'ensemble spécial,
le nouveau climatiseur subirait des dommages et la garantie ne
pourrait être honorée.

Installation de la grille de plastique

1. Découper la grille de plastique selon les dimensions
suivantes : largeur 26 " (67,3 cm)—hauteur 15 " (39,4 cm).
2. Placer la grille de plastique sur le rebord arrière de la gaine
murale, à l'intérieur de la pièce.
