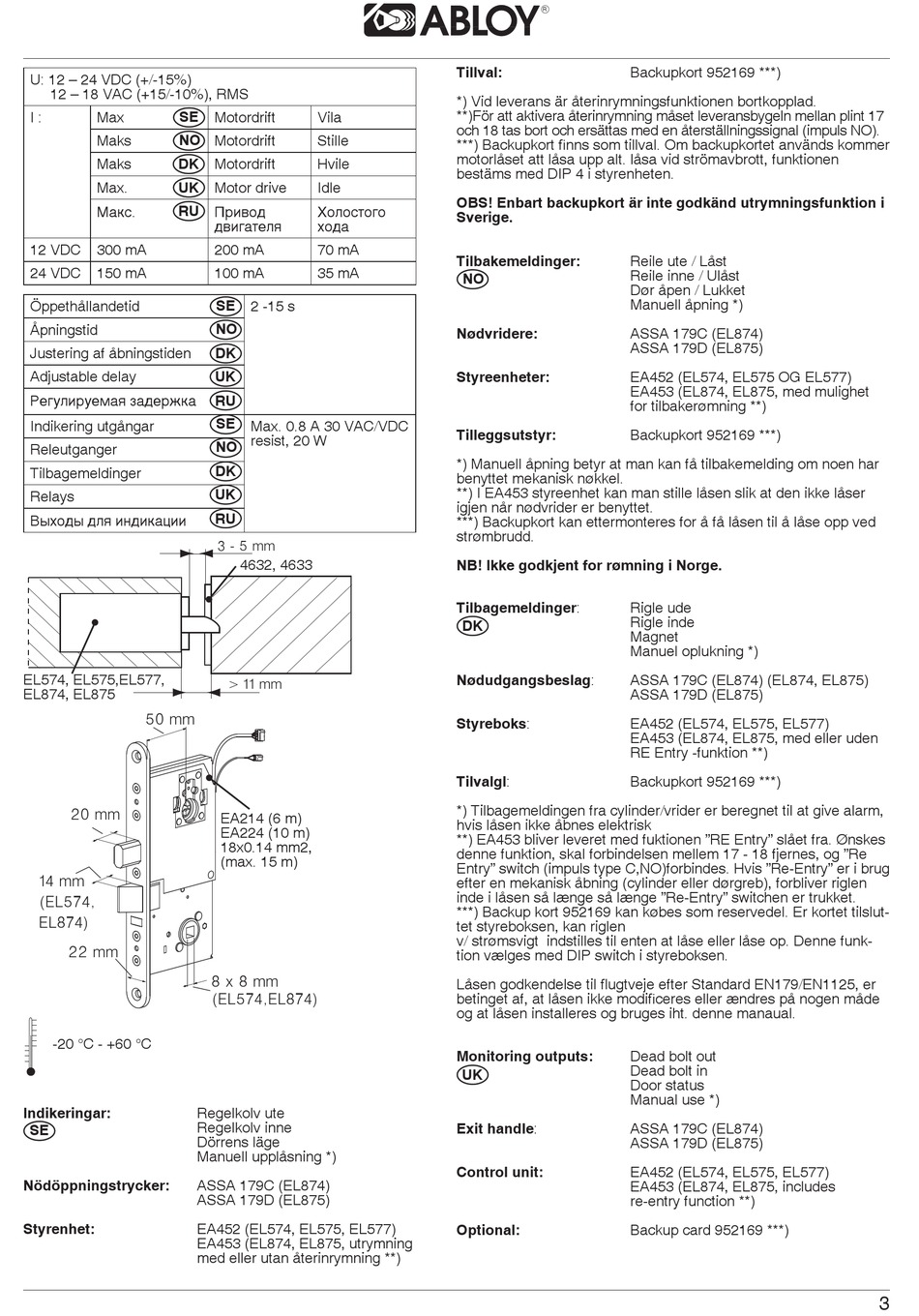

Assa Abloy EL574 Manual page 3

U: 12 – 24 VDC (+/-15%)
12 – 18 VAC (+15/-10%), RMS
SE
I : Max
NO
Maks
DK
Maks
UK
Max.
RU
Ìàêñ.
12 VDC 300 mA
24 VDC 150 mA
Öppethållandetid
Åpningstid
Justering af åbningstiden
Adjustable delay
Ðåãóëèðóåìàÿ çàäåðæêà
Indikering utgångar
Releutganger
Tilbagemeldinger
Relays
Âûõîäû äëÿ èíäèêàöèè
EL574, EL575,EL577,
EL874, EL875
50 mm
20 mm
14 mm
(EL574,
EL874)
22 mm
-20 °C - +60 °C
Indikeringar:
Regelkolv ute
Regelkolv inne
SE
Dörrens läge
Manuell upplåsning *)
Nödöppningstrycker: ASSA 179C (EL874)
ASSA 179D (EL875)
Styrenhet: EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, utrymning
med eller utan återinrymning **)
Motordrift Vila
Motordrift Stille
Motordrift Hvile
Motor drive Idle
Ïðèâîä Õîëîñòîãî
äâèãàòåëÿ õîäà
200 mA 70 mA
100 mA 35 mA
SE
2 -15 s
NO
DK
UK
RU
SE
Max. 0.8 A 30 VAC/VDC
resist, 20 W
NO
DK
UK
RU
3 - 5 mm
4632, 4633
> 11 mm
EA214 (6 m)
EA224 (10 m)
18x0.14 mm2,
(max. 15 m)
8 x 8 mm
(EL574, EL874)
R
Tillval:
*) Vid leverans är återinrymningsfunktionen bortkopplad.
**)För att aktivera återinrymning måset leveransbygeln mellan plint 17
och 18 tas bort och ersättas med en återställningssignal (impuls NO).
***) Backupkort finns som tillval. Om backupkortet används kommer
motorlåset att låsa upp alt. låsa vid strömavbrott, funktionen
bestäms med DIP 4 i styrenheten.
OBS! Enbart backupkort är inte godkänd utrymningsfunktion i
Sverige.
Tilbakemeldinger:
NO
Nødvridere:
Styreenheter:
Tilleggsutstyr:
*) Manuell åpning betyr at man kan få tilbakemelding om noen har
benyttet mekanisk nøkkel.
**) I EA453 styreenhet kan man stille låsen slik at den ikke låser
igjen når nødvrider er benyttet.
***) Backupkort kan ettermonteres for å få låsen til å låse opp ved
strømbrudd.
NB! Ikke godkjent for rømning i Norge.
Tilbagemeldinger:
DK
Nødudgangsbeslag:
Styreboks:
Tilvalgl:
*) Tilbagemeldingen fra cylinder/vrider er beregnet til at give alarm,
hvis låsen ikke åbnes elektrisk
**) EA453 bliver leveret med fuktionen "RE Entry" slået fra. Ønskes
denne funktion, skal forbindelsen mellem 17 - 18 fjernes, og "Re
Entry" switch (impuls type C,NO)forbindes. Hvis "Re-Entry" er i brug
efter en mekanisk åbning (cylinder eller dørgreb), forbliver riglen
inde i låsen så længe så længe "Re-Entry" switchen er trukket.
***) Backup kort 952169 kan købes som reservedel. Er kortet tilslut-
tet styreboksen, kan riglen
v/ strømsvigt indstilles til enten at låse eller låse op. Denne funk-
tion vælges med DIP switch i styreboksen.
Låsen godkendelse til flugtveje efter Standard EN179/EN1125, er
betinget af, at låsen ikke modificeres eller ændres på nogen måde
og at låsen installeres og bruges iht. denne manaual.
Monitoring outputs:
UK
Exit handle:
Control unit:
Optional:
Backupkort 952169 ***)
Reile ute / Låst
Reile inne / Ulåst
Dør åpen / Lukket
Manuell åpning *)
ASSA 179C (EL874)
ASSA 179D (EL875)
EA452 (EL574, EL575 OG EL577)
EA453 (EL874, EL875, med mulighet
for tilbakerømning **)
Backupkort 952169 ***)
Rigle ude
Rigle inde
Magnet
Manuel oplukning *)
ASSA 179C (EL874) (EL874, EL875)
ASSA 179D (EL875)
EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, med eller uden
RE Entry -funktion **)
Backupkort 952169 ***)
Dead bolt out
Dead bolt in
Door status
Manual use *)
ASSA 179C (EL874)
ASSA 179D (EL875)
EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, includes
re-entry function **)
Backup card 952169 ***)
