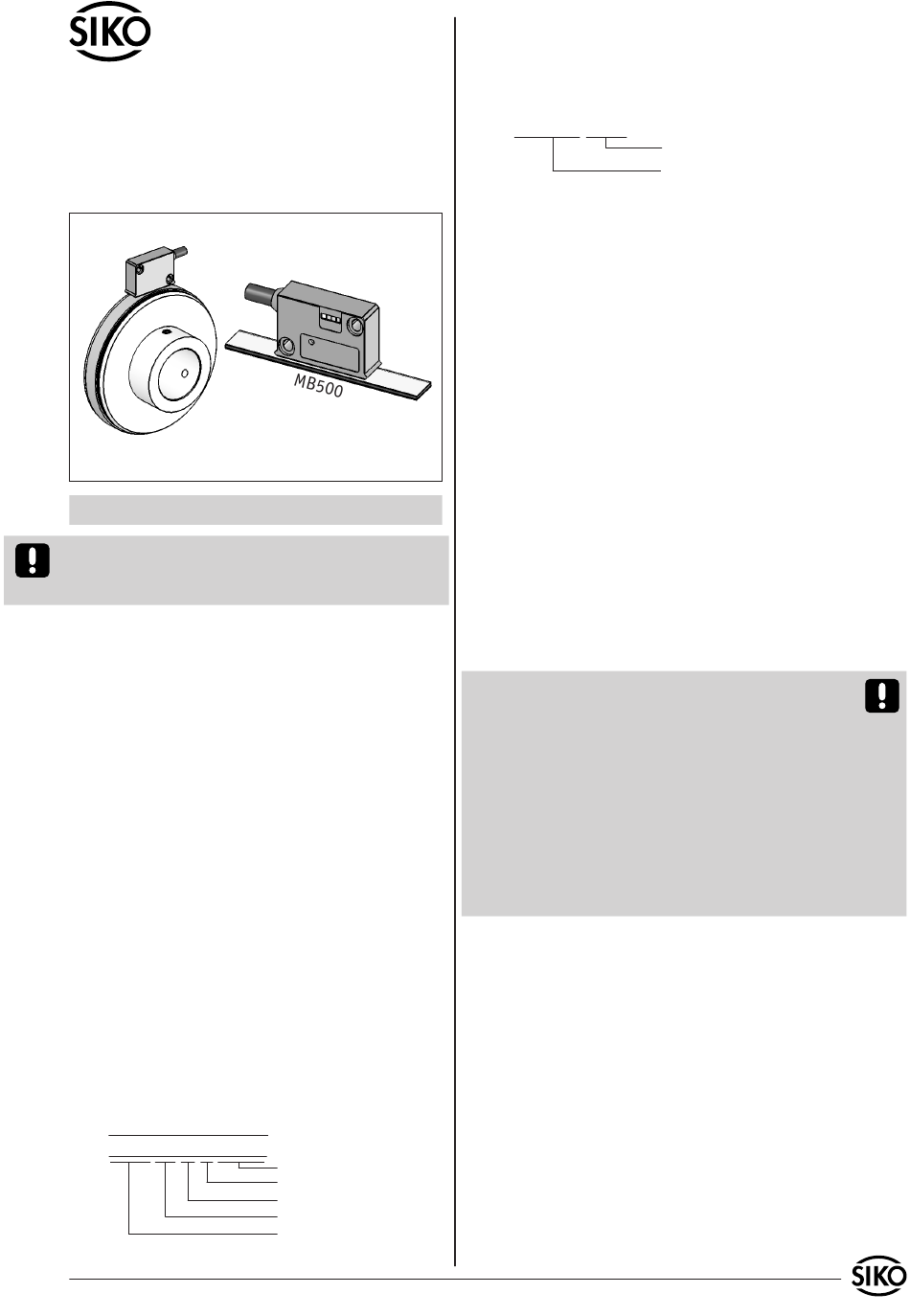

Benutzerinformation

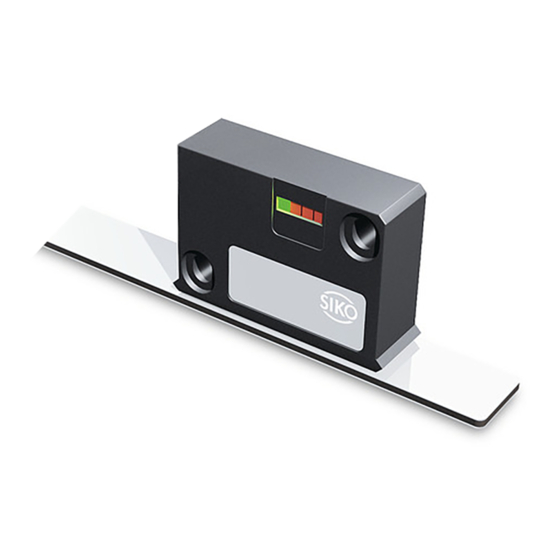

MSK5000
MB500
MR500
MR500
DEUTSCH
Sensordarstellungen sind exemplarisch und gül-
tig für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MBxxxx GEK WT RP NNNNNN
MSK5000
+MB500+MR500
Magnetsensor
Magnetband
Magnetring
MSK5000
Chargennummer
Referenzpunkt
Werkstoff-Trägerband
Genauigkeit
MB Typ
Datum 08.08.2011
Magnetsensor, Magnetring: Das Typenschild zeigt
den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detail-
lierte Bestellbezeichnung zu.
z.B. XXXXXXX-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starke Temperaturschwankungen
geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten
keine geeignete Montage des Magnetbandes möglich ist, kann das
Magnetband in eine als Zubehör lieferbare Profilschiene (z.B. Typ
PS oder PS1) montiert werden. Dadurch entsteht eine kompakte Ma-
gnetbandeinheit.
Aus technischen Gründen muss bei der Länge,
gegenüber der Messstrecke, ein Zumaß von min.
56mm berücksichtigt werden.
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u.a. Ketone (Ace-
ton) oder Alkohole, die u.a. von den Firmen Loctite
und 3M als Schnellreiniger angeboten werden. Die
Klebeflächen müssen trocken sein und es ist mit
höchstmöglichem Anpreßdruck zu verkleben. Die
Verklebungstemperatur ist optimal zwischen 20°C
und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
ren. Daraufhin erfolgt das Ausrichten des Bandes.
Nun kann über die restliche Länge die Schutzfolie,
unter gleichzeitigem Andruck des Bandes, seitlich
herausgezogen werden (als Hilfsmittel kann eine
Tapetenandrückwalze verwendet werden).
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
• Magnetband (4) aufkleben.
Art.Nr. 83109
Varianten-Nr.
Geräte-Typ
Änd. Stand 280/11
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MB500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Siko MB500

  • Page 1 Klebeflächen müssen trocken sein und es ist mit höchstmöglichem Anpreßdruck zu verkleben. Die • Garantieansprüche gelten nur für Produkte der Verklebungstemperatur ist optimal zwischen 20°C Firma SIKO GmbH. Bei dem Einsatz in Verbindung und 30°C in trockenen Räumen. mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch.
  • Page 2 über die gesamte Messstrecke eingehalten werden. Schutzband (Abb. 2), ist nur in sehr geschützter Umgebung zu empfehlen. Bei ungeschützer Um- Anwendung LINEAR MSK5000 mit MB500: gebung besteht Abschälgefahr. In solchen Fällen Anwendung RADIAL MSK5000 mit MR500: sind Montagearten, wie in Abb. 3 und 4 gezeigt, geeigneter.
  • Page 3: Elektrischer Anschluss

    Alle Anschlüsse sind gegen äußere Störeinflüsse geschützt. Der Einsatzort ist aber so zu wählen, dass induktive oder kapazitive Störungen nicht auf den Sensor oder dessen Anschlussleitung einwirken können! Durch geeignete Kabelfüh- MSK5000 Datum 08.08.2011 Art.Nr. 83109 Änd. Stand 280/11 +MB500+MR500...
  • Page 4 2. Kabel abisolieren. 3. Schirm umlegen. I, R - - - 4. Pos. 5 auf Litzen schieben. 5. Litzen an Pos. 3 löten (entspr. Anschlussplan). 6. Abstandhülse Pos. 4 aufweiten und über Litzen MSK5000 Datum 08.08.2011 Art.Nr. 83109 Änd. Stand 280/11 +MB500+MR500...
  • Page 5 Pin 1 I, R - - - 7,9 * 7,9 * Das Messsystem MSK5000/MB500 ist Bestandteil eines inkrementalen Messsystem, dass zur absolu- ten Messung an einer definierten Stelle (Referenz- punkt) referenziert werden muss. Dazu muss das /I, /R - - -...
  • Page 6: Wartung

    (beim Band über die gesamte Messstrecke!), der Sensor streift auf dem Magnetring (Abb. 6+7). • Kabelunterbrechung / Abtrennung durch scharfe Kanten / Quetschung. • Der Sensor ist mit der aktiven Seite vom Band abgewandt montiert (Abb. 6+7). MSK5000 Datum 08.08.2011 Art.Nr. 83109 Änd. Stand 280/11 +MB500+MR500...
  • Page 7: User Information

    • Warranty can only be claimed for components sup- strip do not immediately remove the complete plied by SIKO GmbH. If the system is used together protective foil, but rather peel back a short part with other products, there is no warranty for the from the end sufficient to fix the strip.
  • Page 8 (fig. 6 and 7). This does Fig. 1: Mounting of the magnetic strip not apply if the counting direction can be reversed in the electronic interpretation (e.g. in SIKO's Attention! Do not expose the system to magnetic magnetic-strip displays).
  • Page 9: Electrical Connection

    Suitable wiring layout and choice of cable can minimise the effects of interference (e.g. inter- MSK5000 Datum 08.08.2011 Art.Nr. 83109 Änd. Stand 280/11 +MB500+MR500...
  • Page 10 /I, /R - - - 7. Press parts 6 and 5 together; cut prodruding - - - 3, 8, 9 screening. 8. Push parts 2 and 7 together and screw part 11 MSK5000 Datum 08.08.2011 Art.Nr. 83109 Änd. Stand 280/11 +MB500+MR500...
  • Page 11: Output Signals

    /I, /R - - - - - - - - - shilding The measuring system MSK5000/MB500 is a com- * jumpered ponent of an incremental measuring system which # shielding on housing must be referenced at a defined position (reference point) for absolute measurement.
  • Page 12: Maintenance

    • Magnetic strip incorrectly mounted (active sur- face must be mounted towards the sensor) (see chapter 3.1). • Use of foreign protective strip. Must always be non-magnetic. SIKO GmbH • Sensor not or incorrectly connected (pin connec- Werk / Factory: tion, see chapter 4.2). Weihermattenweg 2 • Tolerance for the gap between magnetic sensor...
