Siko MSK320 User Information

Siko MSK320 User Information

Magnetic sensor, magnetic strip, magnetic ring
Hide thumbs Also See for MSK320:

Advertisement

Available languages

Available languages

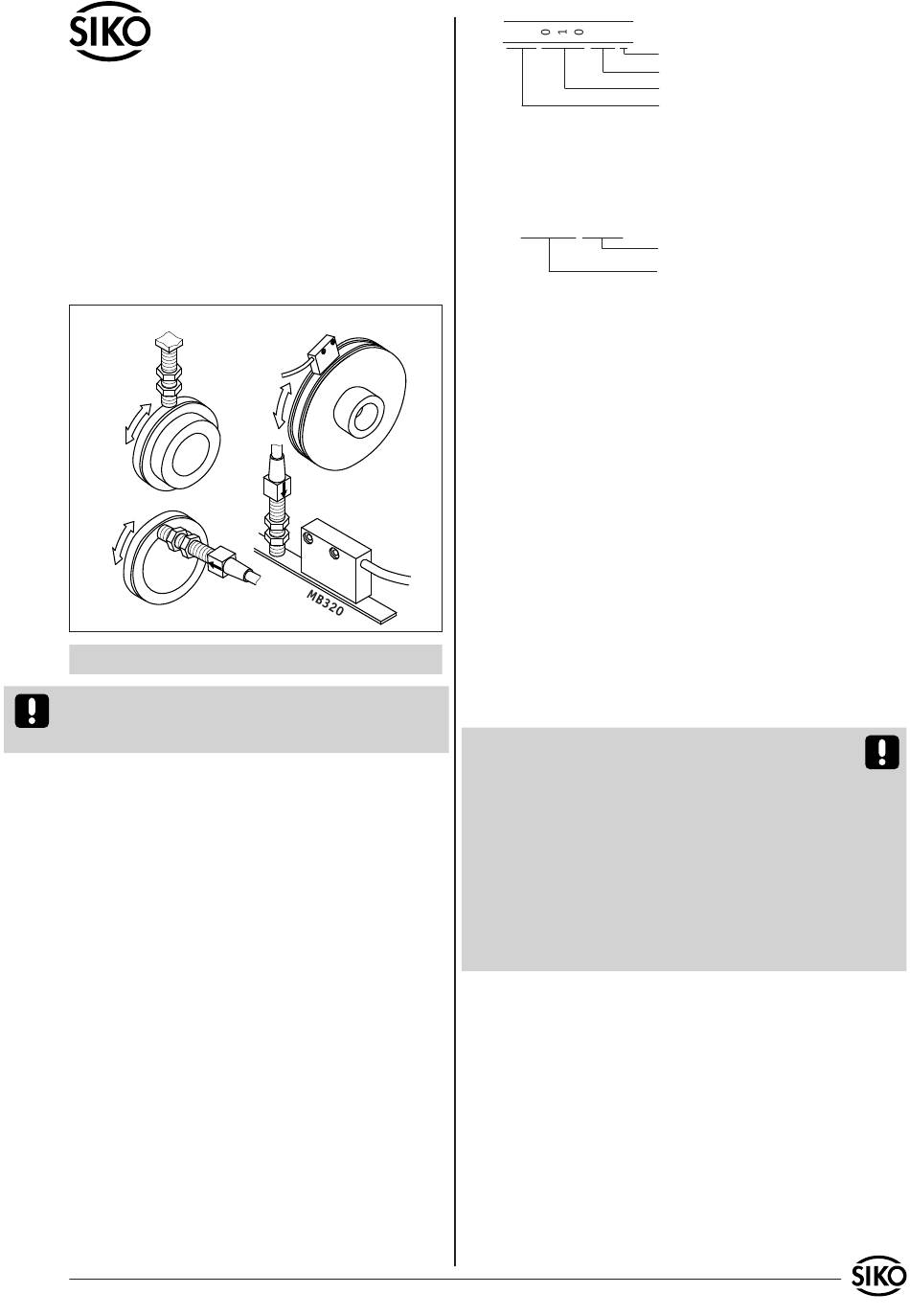

Benutzerinformation
MSK320
Magnetsensor
MB320
Magnetband
MRI01
Magnetring
MR320
Magnetring
MRF320
Magnetring
MSK320 Bauform F:
MRI01
MRF320
DEUTSCH
Sensordarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MSK320
+MB320,MRI01,MR320,MRF320
MSK320 Bauform A:
MR320
Datum 23.11.2009
NNNN
0320 O
Magnetsensor: Das Typenschild zeigt den Ge-
rätetyp mit Variantennummer. Die Lieferpapiere
ordnen jeder Variantennummer eine detaillierte
Bestellbezeichnung zu.
z.B.
MSK320-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Lösungsmittel, Staub,
Schläge, Vibrationen, starke Temperaturschwan-
kungen geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten
keine geeignete Montage des Magnetbandes möglich ist, kann das
Magnetband in eine als Zubehör lieferbare Profilschiene (z.B. Typ
PS oder PS1) montiert werden. Dadurch entsteht eine kompakte
Magnetbandeinheit.
Aus technischen Gründen muss bei der Länge,
gegenüber der Messstrecke, ein Zumaß von min.
57mm berücksichtigt werden.
Achtung! Um optimale Verklebungen zu errei-
chen müssen alle antiadhäsiven Fremdsubstanzen
(Öl, Fett, Staub usw.) durch möglichst rückstands-
los verdunstende Reinigungsmittel entfernt wer-
den. Als Reinigungsmittel eignen sich u.a. Ketone
(Aceton) oder Alkohole, die u.a. von den Firmen
Loctite und 3M als Schnellreiniger angeboten wer-
den. Die Klebeflächen müssen trocken sein und es
ist mit höchstmöglichem Anpreßdruck zu verkle-
ben. Die Verklebungstemperatur ist optimal zwi-
schen 20°C und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
ren. Daraufhin erfolgt das Ausrichten des Bandes.
Nun kann über die restliche Länge die Schutzfolie,
unter gleichzeitigem Andruck des Bandes, seitlich
herausgezogen werden (als Hilfsmittel kann eine
Tapetenandrückwalze verwendet werden).
Montageschritte (Abb. 1)
Befestigungsfläche (1) sorgfältig reinigen.
Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
Art.Nr. 80353
Referenzpunkt
Polbreite: 3,2mm
Bandgenauigkeit: 0,1mm
Seriennummer
Varianten-Nr.
Geräte-Typ
Änd. Stand 350/09
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSK320 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Siko MSK320

  • Page 1 • Garantieansprüche gelten nur für Produkte der Schutzfolie des Klebebandes über eine kurze Teil- Firma SIKO GmbH. Bei dem Einsatz in Verbindung strecke abgezogen werden, um das Band zu fixie- mit Fremdprodukten besteht für das Gesamtsystem ren. Daraufhin erfolgt das Ausrichten des Bandes.
  • Page 2 Nut (Abb. 5), die so tief sein sollte, dass das Magnet- 3.5 Montage Magnetsensor MSK320 band vollständig darin eingebettet werden kann. Der Magnetsensor MSK320, Bauform F kann z.B. an einen Montagewinkel mit entsprechender Befesti- gungsbohrung durch Anziehen der zwei Muttern M8x0,5 befestigt werden.
  • Page 3 Anwendung RADIAL: Anwendung LINEAR: MSK320 Bauform A mit MRI01 oder MR320: MSK320 Bauform A mit MB320: Freistich an Verfahrrichtung aktive Seite Kabelabgangsrichtung < 3° der Vollwel- Signal le für Ge- A vor B windestift wird emp- fohlen Kabelabgangs- richtung Abstand Sensor/Magnetband <...
  • Page 4: Elektrischer Anschluss

    Abstandhülse Pos. 4 aufweiten und über Litzen stülpen, zusammendrücken und auf Pos. 3 ste- cken. Schlitz und Nut (Pos. 3 und 4) müssen deckungsgleich sein. Pos. 6 an Pos. 5 drücken, überstehen der Schirm abschneiden. MSK320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09 +MB320,MRI01,MR320,MRF320...
  • Page 5 - - - - - - auch Trägerband entsprechend kürzen. - - - - - - • Vorherige Schritte am anzusetzenden Band - - - wiederholen. • Vor dem Ansetzen die Polarität überprüfen. MSK320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09 +MB320,MRI01,MR320,MRF320...
  • Page 6: Wartung

    Der Sensor ist mit der aktiven Seite vom Band abgewandt montiert (Abb. 6+7). • Der Sensor wurde nicht entsprechend Abb. 6+7 ausgerichtet. • Sensortyp MSK320 Bauform F wurde nicht nach dem Pfeil ausgerichtet (Abb. 6+7). MSK320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09...
  • Page 7: User Information

    Warranty can only be claimed for components the strip. As the protective strip is then peeled supplied by SIKO GmbH. If the system is used back and out press the tape firmly onto the moun- together with other products, there is no warranty ting surface.
  • Page 8 3.5 Mounting of the magnetic sensor MSK320 ences. In less protected mounting places the strip The magnetic sensor MSK320, design F, can be may peel. There we recommend mounting accord. mounted e.g. to a mounting square with a corre- to fig.
  • Page 9 RADIAL application: LINEAR application: MSK320 design A with MRI01 or MR320: MSK320 design A with MB320: Direction of outgoing cable < 3° Travel direction U n d e r c u t active at the solid Signal side A before B...
  • Page 10: Electrical Connection

    Open spacer (part 4) and put it over ferrules, squeeze and push it onto part 3. Slot and keyway of parts 3 and 4 must align. Press parts 6 and 5 together; cut prodruding screening. MSK320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09 +MB320,MRI01,MR320,MRF320...
  • Page 11 Check polarity before joining the two parts. - - - - - - Both ends must attract each other (if necessary, - - - use compass needle). In case both ends have the MSK320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09 +MB320,MRI01,MR320,MRF320...
  • Page 12: Maintenance

    Sensor has not been aligned according to fig. Below are some typical errors which may occur du- 6+7. ring installation and operation: Sensor MSK320 design F has not been aligned • according to the arrow (see fig. 6+7). • Magnetic strip incorrectly mounted (active sur- face must be mounted towards the sensor) (see chapter 3.1).
