Siko MSA111C Quick Start Manual

Kurzanleitung
MSA111C
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/msa111c
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MSA111C · Datum 06.06.2016 · Art. Nr. 88809 · Änd. Stand 152/16

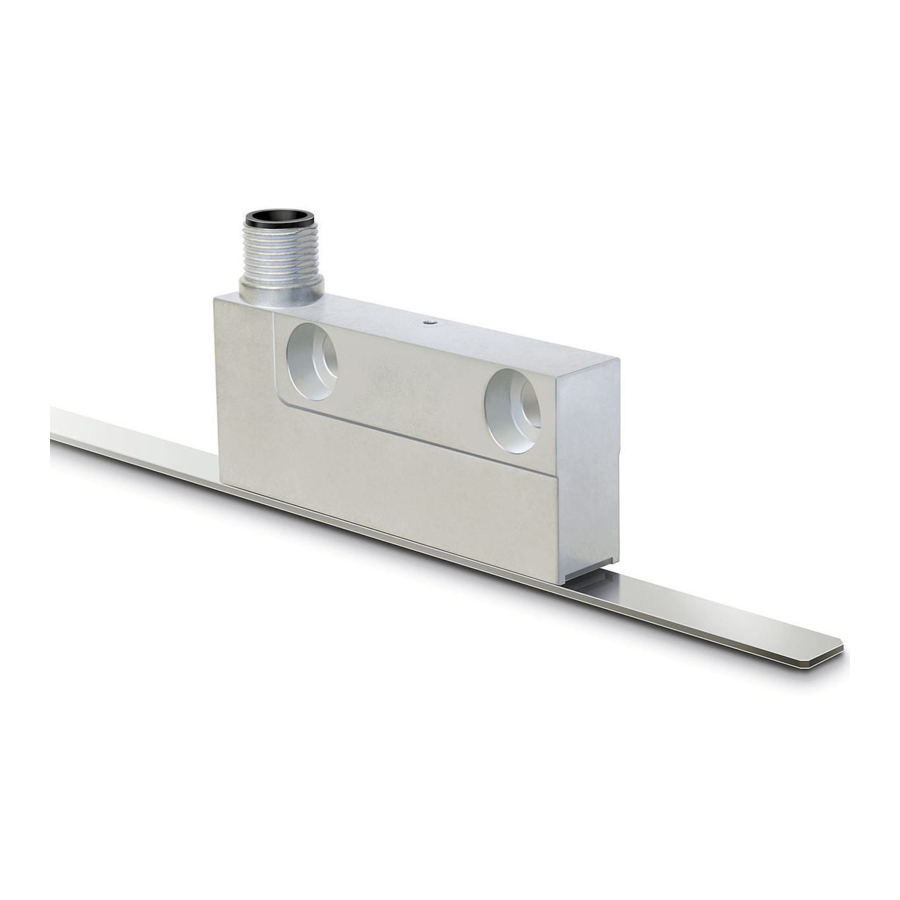

Montage Magnetsensor
Der Sensor erfasst die absolute Weginformation des codierten Magnetbandes
MBA111. Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des
Bandaufdruckes übereinstimmen.
Die Lage des Sensors zum Magnetband ist genau definiert. Bei der Montage ist
insbesondere zu beachten, dass über die gesamte Messstrecke zwischen Band
und Sensor ein Luftspalt eingehalten wird, unabhängig ob das Band oder der
Sensor bewegt wird.
Bei funktionaler Sicherheit (SIL 2) muss der Befestigungssatz (Zubehör SIKO
Art. Nr. "ZB3053") verwendet werden. Es ist damit eine Beschleunigung von
<100 m/s² zulässig (siehe EN 61800-5.2 Tabelle D16).
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche 1 sorgfältig reinigen.
• Schutzfolie des Klebebandes entfernen.
2 3
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie 6 des Abdeckbandes 5 entfernen.
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Verfahrrichtung
* Der Sensor darf nur so stark geneigt
montiert werden, dass der Band/Sen-
sorabstand von max. 0.3 mm an keiner
Stelle überschritten wird.
Bedruckung
Verfahrrichtung
auf Band


Bedruckung auf Sensor
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
Pin RS485 SSI
1 Adjust Adjust
2 D+ D+
3 D- D-
4 nc T-
5 +UB +UB
6 /Sin /Sin
7 Sin Sin
8 /Cos /Cos
9 Cos Cos
10 Config Config
11 nc T+
12 0 V 0 V
Pin DRIVE-CLiQ
1 +UB
2 DÜA
3 RXP
4 RXN
5 0 V
6 TXN
7 TXP
8 DÜB
Technische Daten
aktive Seite
Elektrische Daten
Betriebsspannung 4.5 ... 30 V DC
10 ... 30 V DC
Leistungsaufnahme ≤1.2 W
≤1.6 W


DRIVE-CLiQ mit
Eingang KTY84
+UB
T +
sens
0 V
 

TXN
 
TXP  
nc
 
 
RXN 
Ansichtseite = Steckseite
RXP
Stiftkontakt
DÜA
T -
sens
nc
DÜB

 
 
 

Ansichtseite = Steckseite
Stiftkontakt
Ergänzung
verpolsicher (RS485, SSI)
verpolsicher, SELV/PELV (DRIVE-CLiQ)
RS485, SSI
DRIVE-CLiQ
