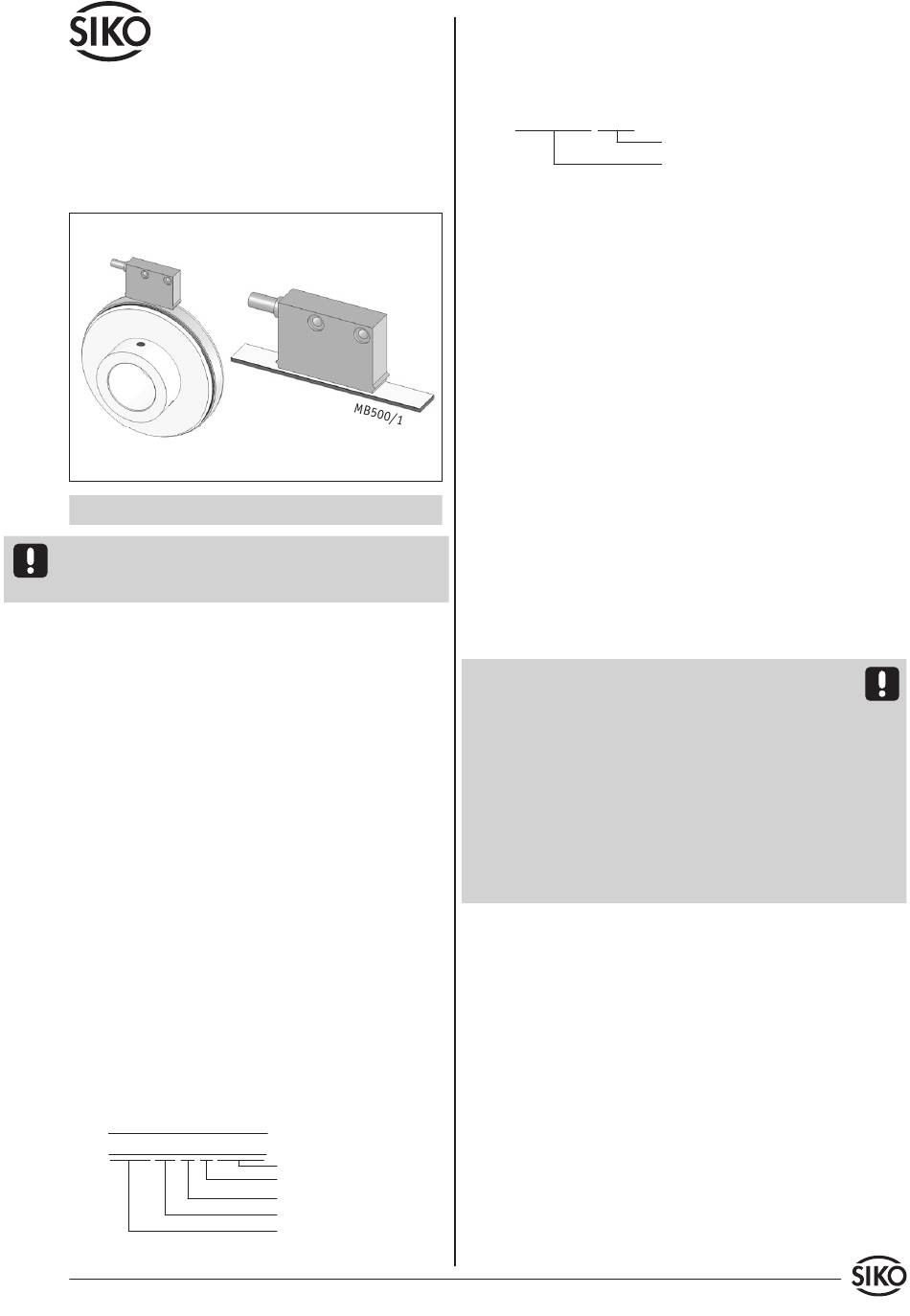

Benutzerinformation
MSK500/1
MB500/1
MR500
MR500
DEUTSCH
Sensordarstellungen sind exemplarisch und gül-
tig für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MBxxxx GEK WT RP NNNNNN
MSK500/1
+MB500/1+MR500

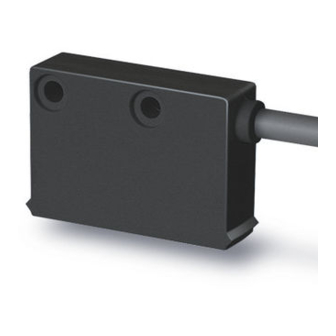

Magnetsensor
Magnetband
Magnetring
MSK500/1
Chargennummer
Referenzpunkt
Werkstoff-Trägerband
Genauigkeit
MB Typ
Datum 12.05.2015
Magnetsensor: Das Typenschild zeigt den Geräte-
typ mit Variantennummer. Die Lieferpapiere ordnen
jeder Variantennummer eine detaillierte Bestellbe-
zeichnung zu.
z. B. MSK500/1-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z. B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starke Temperaturschwankungen
geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten
keine geeignete Montage des Magnetbandes möglich ist, kann das
Magnetband in eine als Zubehör lieferbare Profilschiene (z. B. Typ
PS oder PS1) montiert werden. Dadurch entsteht eine kompakte Ma-
gnetbandeinheit.
Aus technischen Gründen muss bei der Länge, ge-
genüber der Messstrecke, ein Zumaß von 100  mm
berücksichtigt werden.
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u. a. Ketone (Ace-
ton) oder Alkohole, die u. a. von den Firmen Loctite
und 3M als Schnellreiniger angeboten werden. Die
Klebeflächen müssen trocken sein und es ist mit
höchstmöglichem Anpreßdruck zu verkleben. Die
Verklebungstemperatur ist optimal zwischen 20 °C
und 30 °C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
ren. Daraufhin erfolgt das Ausrichten des Bandes.
Nun kann über die restliche Länge die Schutzfolie,
unter gleichzeitigem Andruck des Bandes, seitlich
herausgezogen werden (als Hilfsmittel kann eine
Tapetenandrückwalze verwendet werden).
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
• Magnetband (4) aufkleben.
Art.Nr. 81413
Varianten-Nr.
Geräte-Typ
Änd. Stand 87/15
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSK500/1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Siko MSK500/1

  • Page 1 Anpreßdruck zu verkleben. Die • Garantieansprüche gelten nur für Produkte der Verklebungstemperatur ist optimal zwischen 20 °C Firma SIKO GmbH. Bei dem Einsatz in Verbindung und 30 °C in trockenen Räumen. mit Fremdprodukten besteht für das Gesamtsystem Tip! Bei Verklebung langer Bänder sollte die kein Garantieanspruch.
  • Page 2 • Die überlappenden Enden des Abdeckbandes gegen empfohlen. Ablösen sichern. 3.3 Montage Magnetsensor MSK500/1    Der Magnetsensor MSK500/1 kann durch Verwen-  dung von 2 Schrauben M3 über die ø3.5 mm Durch-  gangslöcher befestigt werden. Es wird empfohlen die beiliegenden Befestigungsschrauben und Fe- ...
  • Page 3: Elektrischer Anschluss

    Montage Sensor/Magnetband, Abstandsmaße, Der Anschluss der Abschirmung an den Potenti- Toleranzen alausgleich muss großflächig (niederimpedant) erfolgen. Anwendung RADIAL MSK500/1 mit MR500: • Das System muss in möglichst großem Abstand von <3° Leitungen eingebaut werden, die mit Störungen Kabelabgangsrichtung belastet sind; ggfs. sind zusätzliche Maßnahmen...
  • Page 4  Ansichtseite =   I, R - - - Steckseite   Stiftkontakt   I/, R/ - - -  Ansichtseite = 3, 8 - - - Steckseite Stiftkontakt MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
  • Page 5: Wartung

    Typische Fehler, die bei Anbau und Betrieb auftre- • Lineal oder geeignetes Werkzeug ten: • Kompaßnadel • Das Magnetband wurde falsch montiert / aktive Seite nach unten (siehe Kapitel 3.1). • Zum Schutz des Magnetbandes wurde nicht das MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
  • Page 6 • Kabelunterbrechung / Abtrennung durch scharfe Kanten / Quetschung. • Der Sensor ist mit der aktiven Seite vom Band abgewandt montiert (Abb. 6+7). • Der Sensor wurde nicht entsprechend Abb. 6+7 ausgerichtet. MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
  • Page 7: Installation

    • Warranty can only be claimed for components sup- protective foil, but rather peel back a short part plied by SIKO GmbH. If the system is used together from the end sufficient to fix the strip. Now align with other products, there is no warranty for the the strip.
  • Page 8 • Also fix cover strip's ends to avoid unintentional 3.3 Mounting of the magnetic sensor MSK500/1 peeling. The magnetic sensor MSK500/1 can be fastened by using two bolts M3 over the ø3.5 mm through holes.   We recommend to use the enclosed fixing screws and ...
  • Page 9: Electrical Connection

    • The system should be positioned well away from gap measure, toleran ces cables with interference; if necessary a protective screen or metal housing must be provided. The RADIAL application MSK500/1 with MR500: running of wiring parallel to the mains supply should be avoided. <3°...
  • Page 10 1. Slip parts 6 to 10 over outer cable. 2. Strip cable. 3. Turn down screening. 4. Push part 5 onto ferrules. 5. Solder wires to part 3 (according connection diagram). MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
  • Page 11: Maintenance

    Fig. 10: Determination of the pole position. Cutting • Sensor's active side not mounted towards the the magnetic strip magnetic strip (see fig. 6+7). • Sensor has not been aligned according to fig. 6+7. MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
  • Page 12 SIKO GmbH Werk / Factory: Weihermattenweg 2 79256 Buchenbach-Unteribental Postanschrift / Postal address: Postfach 1106 79195 Kirchzarten Telefon/Phone +49 7661 394-0 Telefax/Fax +49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de MSK500/1 Datum 12.05.2015 Art.Nr. 81413 Änd. Stand 87/15 +MB500/1+MR500...
