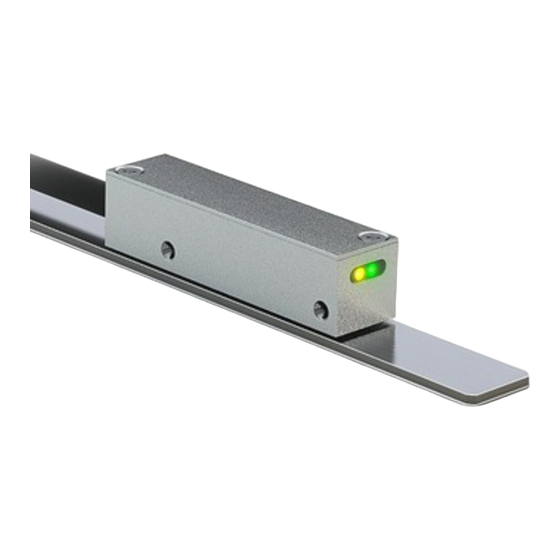

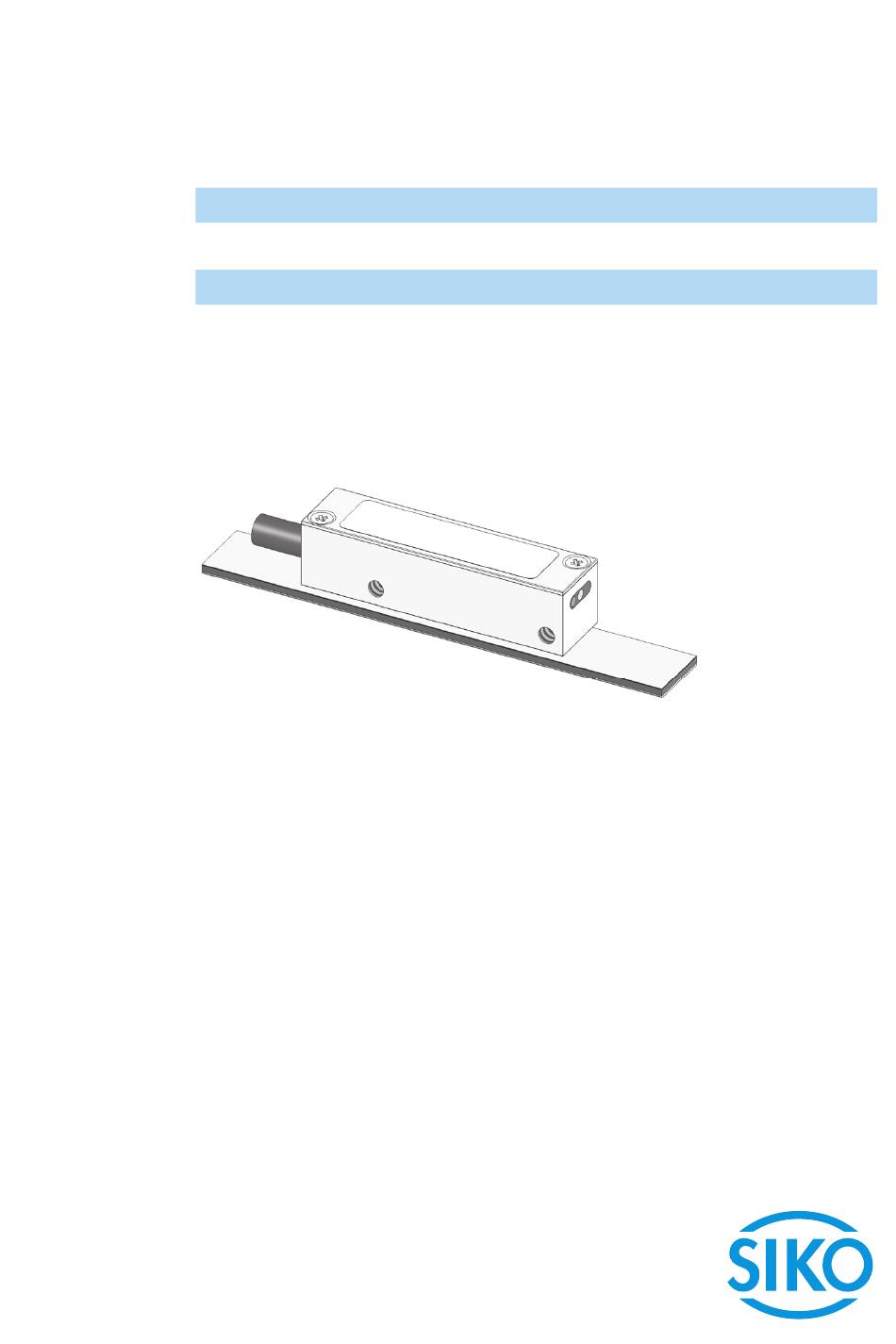

  • Page 1 LEC100 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 16 213/18...

  • Page 2: Table Of Contents

    4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Verfahrgeschwindigkeiten (m/s) nur digital 7 Ausgangssignale 7.1 Signalfolge 8 Fehlerbehandlung 9 Transport, Lagerung, Wartung und Entsorgung 10 Technische Daten LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden). LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 8: Montage Magnetsensor

    Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen Referenzpunkt periodisch Lage Ref.Punkt P = entspr. Lieferpapiere Einmaliger Referenzpunkt Lage Ref.Punkt E = entspr. Lieferpapiere ≥0.01 m Abb. 7: Referenzpunkt Magnetband LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 9: Elektrische Installation

    Anschlusshinweis gemäß RS422 Norm (bei digitaler Schnittstelle) Es ist darauf zu achten, dass alle Kanäle (auch die nicht verwendeten) mit VORSICHT einem Abschlusswiderstand von 120 Ohm abgeschlossen werden. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 10: Inbetriebnahme

    Power (3.3 V) vorhanden und Index low. LED aus Power (3.3 V) vorhanden und Index high. LED aus Power (3.3 V) nicht vorhanden und Index low. LED aus Power (3.3 V) nicht vorhanden und Index high. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 11: Verfahrgeschwindigkeiten (M/S) Nur Digital

    Bei der Dimensionierung der Nachfolgeelektronik ist zu beachten, dass ACHTUNG diese für die entsprechende Zählfrequenz ausgelegt ist. Die Auswerteelektronik setzt die magnetischen Längeninformationen des Magnetsensors in inkrementale Ausgangssignale um. Die Ausgabe der Sig- nale erfolgt geschwindigkeitsproportional. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 12: Signalfolge

    • Kabelunterbrechung/Abtrennung durch scharfe Kanten/Quetschung. • Der Magnetsensor ist mit der aktiven Seite vom Band abgewandt mon- Abb. tiert (siehe • Der Magnetsensor wurde nicht, entsprechend Abb. 6 ausgerichtet. LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...

  • Page 13: Transport, Lagerung, Wartung Und Entsorgung

    Ergänzung Gehäuse Zinkdruckguss Leseabstand Sensor/ ≤0.2 mm Band Kabelmantel PUR, schleppkettentauglich 8-adrig ø4.3  mm -0.4 Biegeradius Kabel 5x Kabeldurchmesser statisch 10x Kabeldurchmesser dynamisch Gewicht <0.03 kg (ohne Kabel); Kabel 0.028 kg/m LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...
  • Page 14 Ausgangssignalpegel low <0.5 V Pulsbreite Referenzsignal 1, 2, 4 Inkrement(e) Echtzeitanforderung geschwindigkeitsproportio- nale Signalausgabe Anschlussart offenes Kabelende Systemdaten Ergänzung Pollänge 1 mm Auflösung 0.1, 0.2, 0.5, 1, 2, 5, 10 µm Ausgangsschaltung LD LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...
  • Page 15 EN 60529 Schockfestigkeit ≤500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen LEC100 · Datum 19.06.2018 · Art. Nr. 89033 · Änd. Stand 213/18...
  • Page 16 4.4 Electrical installation 5 Commissioning 6 Travel speeds (m/s) only digital 7 Output signals 7.1 Signal sequence 8 Trouble shooting 9 Transport, Storage, Maintenance and Disposal 10 Technical data LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 17: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 18: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movalbe parts as for example sensor. ` Install protective facilities to prevent people from getting access. LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 19: Identification

    ` The max. gap without cover tape is 0.2 mm. When using cover tape, the gap is reduced by the thickness of cover tape including its adhe- sive tape. Sensor must not touch the magnetic tape. LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 20: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...
  • Page 21 Fig. 3: Magnetic tape screwed Fig. 2: Magnetic tape beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 22: Mounting The Magnetic Sensor

    P = as stated in the delivery documentation Unique reference point Position of the reference point E = as stated in the delivery Fig. 7: Reference point magnetic tape documentation; ≥0.01 m LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 23: Electrical Installation

    Please provide all channels (including those not used) with a 120 Ohm ter- CAUTION minating resistor. 120 Ohm 0.5 W 120 Ohm 0.5 W 120 Ohm 0.5 W Fig. 8: Connection note LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 24: Commissioning

    LED yellow A high and B low. LED off A low and B high. LED off A high and B high. LED off A low and B low. LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 25: Travel Speeds (M/S) Only Digital

    Please note that pulses having the width of the pulse interval set can occur at standstill of the device (caused by the internal interpolation method). LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 26: Signal Sequence

    • Magnetic sensor has not been aligned according to Fig. 9 Transport, Storage, Maintenance and Disposal Transport and storage Handle, transport and store the magnetic sensor with care. Pay attention to the following points: LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...

  • Page 27: Technical Data

    (without cable); cable 0.028 kg/m Electrical data Additional information Sin/cos output Operating voltage 5 V DC ±5 % reverse polarity protected Current consumption <50 mA off-load <100 mA loaded Status display 2 LEDs (yellow/green) LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...
  • Page 28 0.1, 0.2, 0.5, 1, 2, 5, 10 µm LD output circuit System accuracy ±8 µm with MB100/1 accuracy class 10 µm, T = 20 °C Repeat accuracy ±1 µm unidirectional Measuring range ∞ LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...
  • Page 29 Shock resistance ≤500 m/s , 11 ms EN 60068-2-27, half-sine, 3 axes (+/-), each 3 pulses Vibration resistance ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 axes, each 10 cycles LEC100 · Date 19.06.2018 · Art. No. 89033 · Mod. status 213/18...
