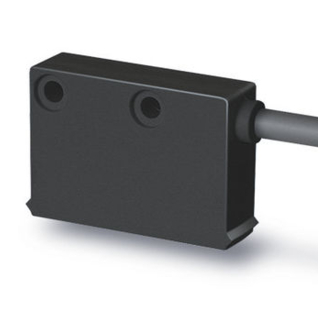

MSK500/1
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
232/18
Deutsch
Seite 2
English
page 17

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSK500/1 and is the answer not in the manual?

Questions and answers

Related Manuals for Siko MSK500/1

Summary of Contents for Siko MSK500/1

  • Page 1 MSK500/1 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 17 232/18...

  • Page 2: Table Of Contents

    4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Montage Magnetring 4.5 Elektrische Installation 5 Inbetriebnahme 6 Verfahrgeschwindigkeiten (m/s) 7 Fehlerbehandlung 8 Transport, Lagerung, Wartung und Entsorgung 9 Technische Daten MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 8: Montage Magnetsensor

    Ref. O, I ±2 mm Ref. R ±0.5 mm Referenzpunktlage zur Mag-  netbandbedruckung  MBxxxx GEK WT RP NNNNNN Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 9: Montage Magnetring

    Freistich an der Vollwelle für Gewindestift wird empfohlen zulässige Abweichung Mitte Band/Sensor Ref. O, I ±2 mm Ref. R ±0.5 mm Abb. 8: Definition der Zählrichtung mit Magnetring und Montage Sensor/Magnetring, Abstandsmaße, Toleranzen MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 10: Elektrische Installation

    Nach dem Einschalten der Betriebsspannung entsprechende Verzögerung berücksichtigen. Anschlusshinweis gemäß RS422 Norm Es ist darauf zu achten, dass die Kanäle mit einem Abschlusswiderstand ACHTUNG von 120 Ohm abgeschlossen werden. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...
  • Page 11    I, R - - -         Ansichtseite = I/, R/ - - - Steckseite - - - Stiftkontakt MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...
  • Page 12 Signal    I, R - - -      Ansichtseite = Steckseite I/, R/ - - - Stiftkontakt 3, 8 - - - MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 13: Inbetriebnahme

    Ansichtseite = Steckseite I, R Stiftkontakt Litzenquerschnitt Leitungen 0.14 ... 0.5 mm². 5 Inbetriebnahme Nach ordnungsgemäßer Montage und Verdrahtung kann das Messsystem durch Einschalten der Betriebsspannung in Betrieb genommen werden. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 14: Verfahrgeschwindigkeiten (M/S)

    • Magnetsensoren in der ungeöffneten Originalverpackung transportie- ren und/oder lagern. • Magnetsensoren vor schädlichen physikalischen Einflüssen wie Staub, Hitze und Feuchtigkeit schützen. • Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...

  • Page 15: Technische Daten

    5 V DC ±5 % Stromaufnahme ≤70 mA bei 24 V DC; unbelastet Ausgangsschaltung PP, LD (RS422) Ausgangssignale A, A/, B, B/, I, I/, R, R/ Quadratursignal Anschlussart offenes Kabelende Steckverbinder 7/8-polig D-Sub 9-polig MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...
  • Page 16 Ergänzung Umgebungstemperatur -10 … 70 °C Lagertemperatur -30 … 80 °C relative Luftfeuchtigkeit 100 % Betauung zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 MSK500/1 · Datum 11.09.2018 · Art. Nr. 81413 · Änd. Stand 232/18...
  • Page 17 4.3 Mounting the magnetic sensor 4.4 Mounting the magnetic ring 4.5 Electrical installation 5 Commissioning 6 Travel speeds (m/s) 7 Trouble shooting 8 Transport, Storage, Maintenance and Disposal 9 Technical data MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 18: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 19: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movable parts as for example sensor. ` Install protective facilities to prevent people from getting access. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 20: Identification

    NOTICE ` The tolerances and distance dimensions must be observed over the whole measurement length. Exemplary sensor figures are valid for all sensor types unless described NOTICE separately. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 21: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...
  • Page 22 Fig. 2: Magnetic tape Fig. 3: Magnetic tape screwed beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 23: Mounting The Magnetic Sensor

    MBxxxx GEK WT RP NNNNNN Fig. 6: Definition of the counting direction with magnetic tape and assemblage sensor / magnetic tape, gap measure, tolerances MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 24: Mounting The Magnetic Ring

    Admissable deviation middle of tape/sensor ref. O, I ±2 mm ref. R ±0.5 mm Fig. 8: Definition of the counting direction with magnetic ring and assemblage sensor/magnetic ring, gap measure, tolerances MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 25: Electrical Installation

    Corresponding time delay has to be considered when power is switched on. Connection note acc. to RS422 standard Please provide the channels with a 120 Ohm terminating resistor. NOTICE MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...
  • Page 26 I, R - - -         viewing side = I/, R/ - - - plug-in side - - - plug pin MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...
  • Page 27  I, R - - -      viewing side = plug-in side plug pin I/, R/ - - - 3, 8 - - - MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 28: Commissioning

    Strand cross sections of lines 0.14 ... 0.5 mm². 5 Commissioning Following correct mounting and wiring you can put the measuring system into operation by switching on operating voltage. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 29: Travel Speeds (M/S)

    • Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the magnetic sensor for transport dam- ages. Do not install damaged magnetic sensors. MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...

  • Page 30: Technical Data

    7/8-pole D-Sub 9-pole System data Additional information Linearity deviation ±20 µm at T = 20 °C, reading distance 1 mm Repeat accuracy ±1 increment(s) at T = 20 °C MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...
  • Page 31 Storage temperature -30 … 80 °C Relative humidity 100 % condensation admissible EN 61000-6-2 interference resistance / immis- sion EN 61000-6-4 emitted interference / emission Protection category IP67 EN 60529 MSK500/1 · Date 11.09.2018 · Art. No. 81413 · Mod. status 232/18...
  • Page 32 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
