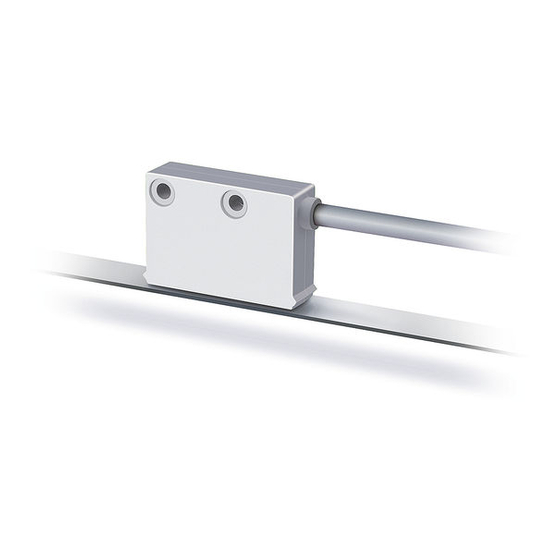

Magnetic sensor
Hide thumbs Also See for MSK400/1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MSK400/1
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
44/18
Deutsch
Seite 2
English
page 14

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSK400/1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Siko MSK400/1

  • Page 1 MSK400/1 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 14 44/18...
  • Page 2: Table Of Contents

    3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 8: Montage Magnetsensor

    Verfahrrichtung Signal A vor ±3° ±3° Kabelabgangsrichtung zulässige Abweichung Band/ Sensor 0.1 ... 4 mm maximale Fluchtungsfehler  Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 9: Elektrische Installation

    ` Die maximale Länge des Anschlusskabels zwischen Sensor und Nach- ACHTUNG folgeelektronik beachten. ` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen einsetzen. Anschlussarten • E1: offene Kabelenden Signal Farbe schwarz orange braun Schirm weiß MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 10                Abb. 7: Montage Anschlussart E6 Litzenquerschnitt Leitungen 0.14 ... 0.5 mm². MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 11: Inbetriebnahme

    • Vor Montage ist der Magnetsensor auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist der Magnetsensor wartungsfrei. Oberfläche des Magnetsensor bei starker Verschmutzung gelegentlich mit einem weichen Lappen reinigen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 12: Technische Daten

    Anschlussart offenes Kabelende Steckverbinder 7-polig Systemdaten Ergänzung Pollänge 4 mm Auflösung 1 mm bei 4-fach Auswertung Systemgenauigkeit ±(1 + 0.03 x L) mm, L in m bei T = 20 °C MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 13 EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 5 … 150 Hz EN 60068-2-6 MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
  • Page 14 4.1 Mechanical mounting 4.2 Mounting the magnetic tape 4.3 Mounting the magnetic sensor 4.4 Electrical installation 5 Commissioning 6 Trouble shooting 7 Transport, Storage, Maintenance and Disposal 8 Technical data MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 15: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 16: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movalbe parts as for example sensor. ` Install protective facilities to prevent people from getting access. MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 17: Identification

    NOTICE ` The tolerance and gap measures be observed over the whole measur- ing length. Exemplary sensor figures are valid for all sensor types unless described NOTICE separately. MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 18: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 19 Fig. 2: Magnetic tape Fig. 3: Magnetic tape screwed beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 20: Mounting The Magnetic Sensor

    Admissible deviation of tape/sensor 0.1 ... 4 mm Maximum alignment error  Fig. 6: Definition of the counting direction with magnetic tape and assemblage sensor / magnetic tape, gap measure, tolerances MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 21: Electrical Installation

    ` Do not use tinned strands in connection with screw clamp connec- tions. Connection type • E1: open cable end Signal Color black orange brown screening white MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 22               Fig. 7: Mounting connection type E6 Strand cross sections of lines 0.14 ... 0.5 mm². MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 23: Commissioning

    With correct installation according to chapter the magnetic sensor requires no maintenance. Clean the surface of the magnetic tape with soft cloth from time to time if it is very dirty. MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 24: Technical Data

    7-pole System data Additional information Pole length 4 mm Resolution 1 mm with quadruple evaluation System accuracy ±(1 + 0.03 x L) mm, L in m at T = 20 °C MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 25 EN 61000-6-4 emitted interference / emission Protection category IP67 EN 60529 Shock resistance 500 m/s , 11 ms EN 60068-2-27 Vibration resistance 100 m/s , 5 … 150 Hz EN 60068-2-6 MSK400/1 · Date 07.02.2018 · Art. No. 81145 · Mod. status 44/18...
  • Page 26 MSK400/1...
  • Page 27 MSK400/1...
  • Page 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
