Siko MSK320 Installation Instructions Manual

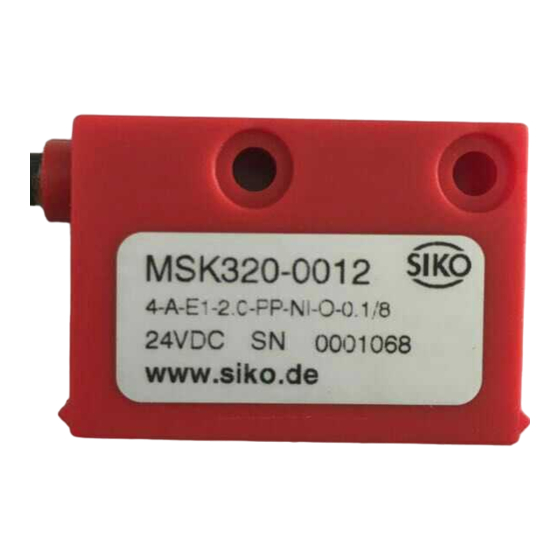

Magnetic sensor
Hide thumbs Also See for MSK320:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Information
MSK320
Magnetsensor
Originalmontageanleitung
Magnetic sensor
Translation of the Original Installation Instructions
323/17
Deutsch
Seite 2
English
page 19

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSK320 and is the answer not in the manual?

Questions and answers

Related Manuals for Siko MSK320

Summary of Contents for Siko MSK320

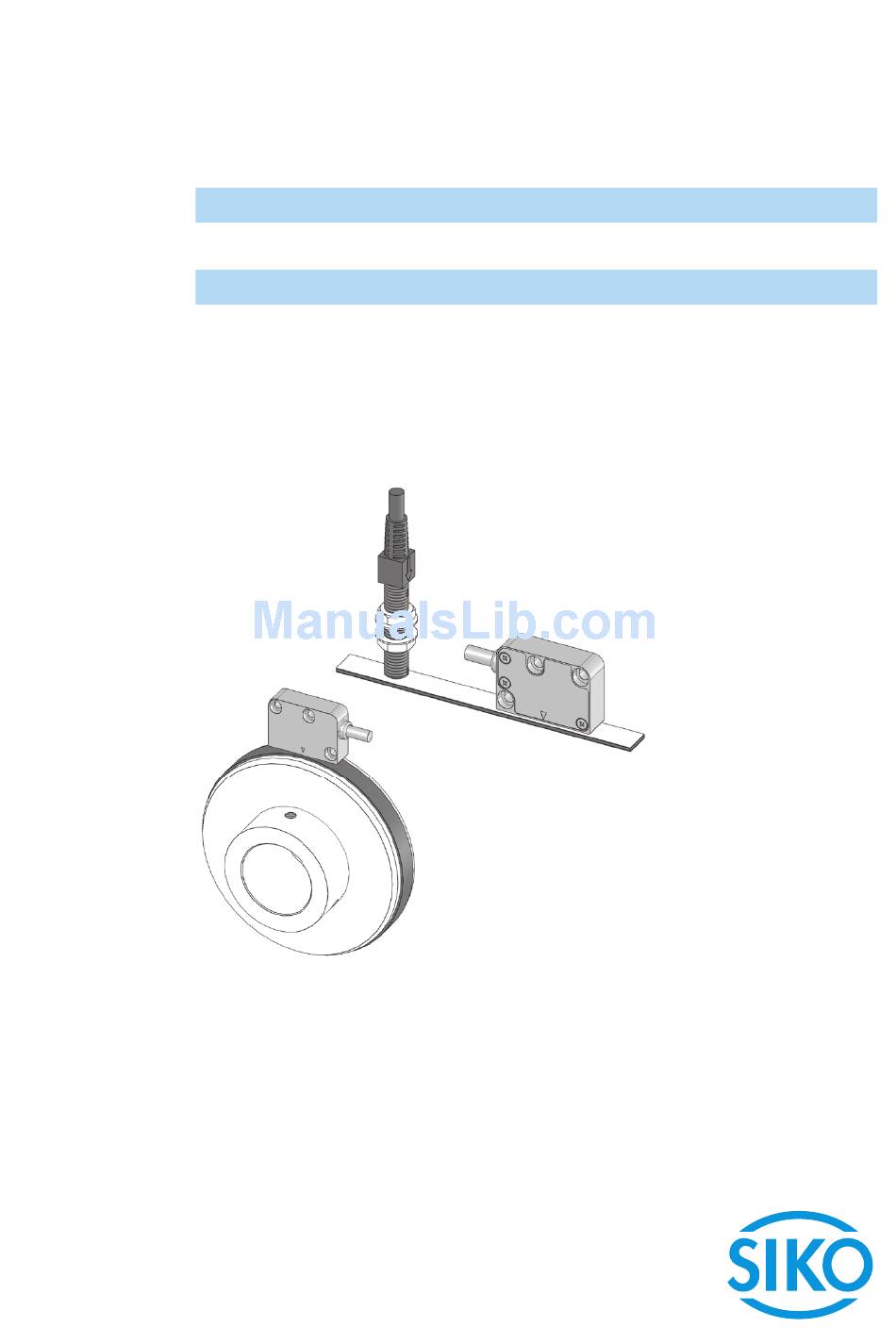

  • Page 1 MSK320 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 19 323/17...

  • Page 2: Table Of Contents

    4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Montage Magnetring 4.5 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör 8.1 Flexible Referenzmarke 9 Technische Daten MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 5: Identifikation

    ` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 6: Montage Magnetband

    Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 8: Montage Magnetsensor

    Referenzmarke für MBxxxx GEK WT RP NNNNNN Bauform ZM, kundenseitig montiert (siehe Kapitel 8) Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 9: Montage Magnetring

    2. Der Magnetring MR320 muss möglichst kraft- und spannungsfrei mon- tiert werden. Eventuell erforderliche Belastungen sind am Metall- flansch aufzubringen. Schläge auf den Magnetring sind zu vermeiden. Abb. Abb. 10 3. Ein Wellenfreistich entsprechend wird empfohlen. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 10 Freistich an der Vollwelle für Gewindestift wird empfohlen zulässige Abweichung Mitte Band/Sensor Ref. O, I ±2 mm  Ref. R ±0.5 mm Abb. 9: Definition der Zählrichtung mit Magnetring und Montage Sensor/Magnetring, Abstandsmaße, Toleranzen MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 11 MSK320 Bauform F mit MRF320: <3° zulässige Abweichung Ring/ Sensor 0.1 ... 2 mm Drehrichtung Magnetring Signal A vor B Abb. 11: Definition der Zählrichtung mit Magnetring und Montage Sensor/Magnetring, Abstandsmaße, Toleranzen MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 12: Elektrische Installation

    Es ist darauf zu achten, dass die Kanäle mit einem Abschlusswiderstand ACHTUNG von 120 Ohm abgeschlossen werden. 120 Ohm 0.5 W 120 Ohm 0.5 W I, R, FR 120 Ohm 0.5 W I/, R/, FR/ Abb. 12: Anschlusshinweis MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 13 über Litzen stülpen, zusammendrü- cken und auf stecken. Schlitz und Nut müssen deckungs- gleich sein. drücken, überstehender Schirm abschneiden. aufschieben und verschrauben. stecken, beides in schieben. verschrauben. schieben. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 14 - - - - - - - - - I/, R/, FR/ - - - - - - 6, 7 6 - 9 Litzenquerschnitt Leitungen 0.14 ... 0.5 mm². MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 15: Inbetriebnahme

    Hitze und Feuchtigkeit schützen. • Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. • Vor Montage ist der Magnetsensor auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...

  • Page 16: Technische Daten

    0.1 … 1 mm Referenzsignal R Kabelmantel PUR schleppkettentauglich 4-adrig ø4.4  mm; 5, 6, 8-adrig -0.4 ø5  mm -0.4 Elektrische Daten Ergänzung Betriebsspannung 24 V DC ±20 % verpolsicher 5 V DC ±5 % nicht verpolsicher MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 17 Ergänzung Umgebungstemperatur -10 … 70 °C Lagertemperatur -30 … 80 °C relative Luftfeuchtigkeit 100 % Betauung zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 18 MSK320 Technische Daten Deutsch Umgebungsbedingungen Ergänzung Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 5 … 150 Hz EN 60068-2-6 MSK320 · Datum 02.11.2017 · Art. Nr. 80353 · Änd. Stand 323/17...
  • Page 19 4.4 Mounting the magnetic ring 4.5 Electrical installation 5 Commissioning 6 Trouble shooting 7 Transport, Storage, Maintenance and Disposal 8 Accessory 8.1 Flexible reference mark 9 Technical data MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 20: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 21: Target Group

    Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movalbe parts as for example sensor. ` Prevent people from access by installing protective facilities. MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 22: Identification

    NOTICE ` The tolerance and gap measures be observed over the whole measur- ing length. Exemplary sensor figures are valid for all sensor types unless described NOTICE separately. MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 23: Mounting The Magnetic Tape

    4. Clean surface of magnetic tape carefully. 5. Remove protective film of the cover tape 6. Fix cover tape (both ends should slightly overlap). 7. Also fix cover tape's ends to avoid unintentional peeling. MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 24 Fig. 2: Magnetic tape Fig. 3: Magnetic tape screwed beveled on the front Fig. 4: Magnetic tape screwed Fig. 5: Magnetic tape in groove from top MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 25: Mounting The Magnetic Sensor

    ZM, mounted by the cus- tomer (see chapter 8) Fig. 6: Definition of the counting direction with magnetic tape and assemblage sensor / magnetic tape, gap measure, tolerances MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 26: Mounting The Magnetic Ring

    2. Mount MR320 without force and without strain. Possible forces should go to the metal flange. Avoid knocks on the magnetic ring. Fig. Fig. 10). 3. Provide for a relief groove in the solid shaft (see MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 27 Admissable deviation middle of tape/sensor  ref. O, I ±2 mm ref. R ±0.5 mm Fig. 9: Definition of the counting direction with magnetic ring and assemblage sensor/magnetic ring, gap measure, tolerances MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 28 Direction of rotation of mag- netic ring signal A before B Fig. 11: Definition of the counting direction with magnetic ring and assemblage sensor/magnetic ring, gap measure, tolerances MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 29: Electrical Installation

    Please provide the channels with a 120 Ohm terminating resistor. NOTICE 120 Ohm 0.5 W 120 Ohm 0.5 W I, R, FR 120 Ohm 0.5 W I/, R/, FR/ Fig. 12: Connection note MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 30 Slot and keyway of must align. 7. Press together; cut prodruding screening. 8. Push together and screw. 9. Push into and slide both parts into 10. Screw together. 11. Push into MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 31 - - - - - - I/, R/, FR/ - - - - - - 6, 7 6 - 9 Strand cross sections of lines 0.14 ... 0.5 mm². MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 32: Commissioning

    • Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the magnetic sensor for transport dam- ages. Do not install damaged magnetic sensors. MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...

  • Page 33: Accessory

    0.1 … 2 mm O, I reference signals tance 0.1 … 1 mm R reference signals Cable sheath PUR suitable for drag-chain 4-wire ø4.4  mm; 5, 6, 8-wire -0.4 ø5  mm -0.4 MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 34 ≤3.2 m/s referencing speed Travel speed ≤25 m/s ≤3.2 m/s referencing speed Ambient conditions Additional information Ambient temperature -10 … 70 °C Storage temperature -30 … 80 °C Relative humidity 100 % condensation admissible MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 35 EN 61000-6-4 emitted interference / emission Protection category IP67 EN 60529 Shock resistance 500 m/s , 11 ms EN 60068-2-27 Vibration resistance 100 m/s , 5 … 150 Hz EN 60068-2-6 MSK320 · Date 02.11.2017 · Art. No. 80353 · Mod. status 323/17...
  • Page 36 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
