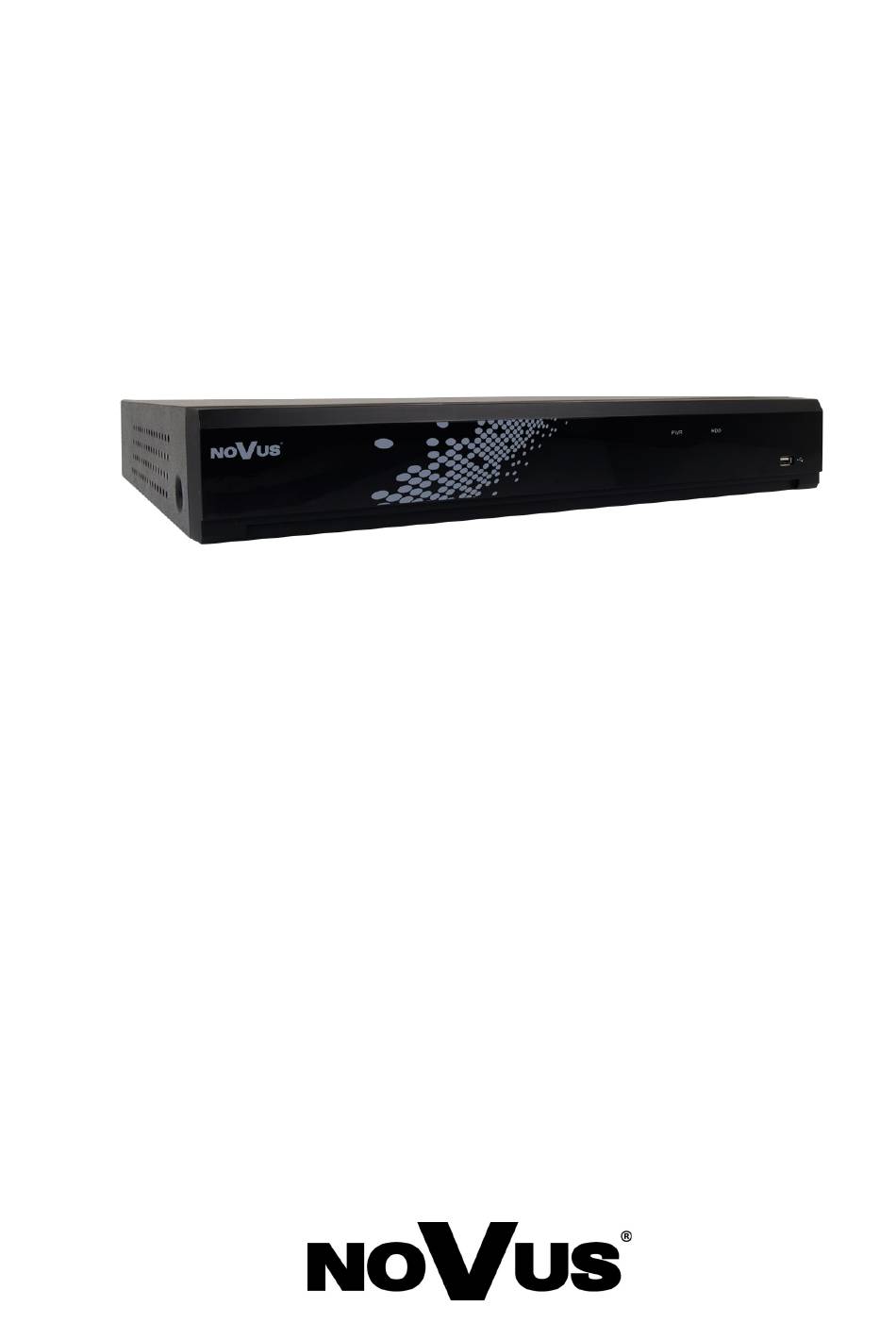

U s e r 's m a n u a l
( s h o r t )
NVR-4204P4-H1
NVR-4308P8-H1
NVR-4116-H1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVR-4204P4-H1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-4204P4-H1

Summary of Contents for Novus NVR-4204P4-H1

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1...
  • Page 2 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS NVRs may decrease video quality.
  • Page 4 • User friendly multi-lingual OSD. • IR remote control and PC mouse control (in-set included). The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product “Downloadable files” tab.

  • Page 5: Foreword Information

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 FOREWORD INFORMATION 1.2. Technical data NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 Video 4 channels at 3840 x 2160 8 channels at 3840 x 2160 16 channels at 3840 x 2160 IP Cameras resolution (video + audio)
  • Page 6 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 FOREWORD INFORMATION NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 Network 1 x Ethernet - RJ-45 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s interface, 10/100/1000 Mbit/s 1 x Ethernet - RJ-45 interface, 4 x Ethernet PoE - RJ-45...

  • Page 7: Starting The Device

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 8 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE 1. POWER DC: Power supply connector for 48V adapter. 2. POWER SW: Power switch. 3. ALARM IN: Alarm input terminal. 4. ALARM OUT: Alarm output, relay. 5. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector).
  • Page 9 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE In order to mount HDD, unscrew 5 screws on the back and both sides as depicted below and remove top cover. Mounting place is highlighted below. Put the HDD in the place.
  • Page 10 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE Turn the NVR aside holding HDD. Screw it tightly to the bottom. Connect SATA and power cable to HDD. Install the top cover on the NVR and screw it back.
  • Page 11 NVRs with built-in PoE ports use different addressing for PoE ports, different for connecting to the router through the WAN port. By connecting a NOVUS 2000 or 4000 series IP camera to the PoE port, the camera will be automatically added to the list if the camera has a default password.
  • Page 12 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE Connecting IP cameras and ethernet to NVR-4204P4-H1 (alike NVR-4308P8-H1) NVR-4204P4-H1 IP CAMERA ROUTER POE IP CAMERA INTERNET Connecting IP cameras and ethernet to NVR-4116-H1 NVR-4116-H1 ROUTER INTERNET IP CAMERA All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 13 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE 2.6. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 14 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 STARTING THE DEVICE 2.7. Connecting alarm inputs / output NVR-4204P4-H1 and NVR-4308P8-H1 have alarm inputs and output. Alarm terminal is shown below. NVR-4204P4-H1 ALARM ALARM Alarm Inputs Alarm Output NVR-4308P8-H1 ALARM ALARM Alarm Inputs Alarm Output Alarm inputs, may be set either as normal open (N.O.) or normal closed (N.C.) Check the NVR menu...
  • Page 15 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING 3. NVR OPERATING 3.1. Control Recorders can be controlled using IR remote controller or USB mouse. 3.1.1. Controlling via IR remote controller IR remote controller is included with NVR. IR range depends on battery status and may vary between a few and several meters.
  • Page 16 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING 3.2. First Launch Wizard 3.2.1. Language selection and creating password To start the unit connect the power cable to DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 60 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 17 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING The next step is to log in using the created user data. The Password button switch to login window using defined password. The Pattern window switch back to previous window. After authentication the First Launch Wizard opens.
  • Page 18 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING 3.3. Frist Launch Wizard The first launch wizard provides a quick way to configure basic NVR settings. When the Start Wizard will be pressed, subsequent sections of the wizard will appear.
  • Page 19 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING This section contains basic network settings: DHCP - enable network settings retrieval from a DHCP server. IP Address - network address of the recorder in the local network. Subnet Mask - number dividing in IP address the network part.
  • Page 20 End Time - defines last day of DST. 3.3.3. Adding IP cameras The section allows for adding IP cameras to the NVR. All channels of NVR-4204P4-H1 and NVR- 4308P8-H1 recorders are in automatic PoE mode by default. It means that connecting Novus 2000 or 4000 series IP camera to PoE port add it automatically to the list (camera has to have default password).
  • Page 21 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING To add cameras from an external network or cameras connected to NVR PoE ports from other series switch the channel (or channels) to Manual Mode. Then the Search button starts searching for IP cameras.
  • Page 22 Port - communication port with the camera (i.e. 80, 9988). Protocol - communication protocol with the camera: Private - connecting protocol with Novus 2000 and 4000 series IP cameras. Onvif - connecting protocol with other Onvif cameras. Custom - user-defined protocols, i.e. RTSP connection.
  • Page 23 Search button. In the NVR-4116-H1 recorder all channels work only in Manual Mode. Caution! Screen below doesn’t search cameras in internal network (PoE ports). Novus IP 2000 and 4000 series cameras connected to PoE ports are added automatically. Other cameras connected to PoE ports require to enter IP settings manually.
  • Page 24 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 2000 and 4000 series IP cameras are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 25 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING The Search button starts researching IP cameras in external network. The Default Password button allows to set default user name and password for each protocol connection type. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 26 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING There can be bound following icons in the right part of the wizzard window: - Adding a single camera. The Add IP Camera window from the previous page appears. - Deleting a single camera.
  • Page 27 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING Overwrite - the default Auto setting cause recordings overwriting from the oldest when there is no free space on HDDs. When overwriting is OFF, the NVR will stop recording when the disc is full. It is also possible to set the time after which recordings will be overwritten: 1 day, 3 days, 7 days, 14 days, 30 days, 60 days and 90 days.
  • Page 28 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NVR OPERATING Caution! P2P service provided third party company. SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. is not responsible for P2P service maintenance. 3.3.7. Wizard Summary Last wizard screen displays summary of the parameters. User can select Don’t show this window next time to stop displaying wizard while another NVR restart.

  • Page 29: Main Screen

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar.
  • Page 30 - Turns on digital zoom. - Picture settings - allows to adjust hue, brightness, contrast, saturation, sharpness levels (available only for Novus 2000 and 4000 series IP cameras). - Switches the stream of camera, HD means main stream, SD means substream.
  • Page 31 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 User’s manual (short) ver.1.4 NOTES - Add tags (the camera must be in recording process). Note! The NVR displays main or substream depending on the display performance. If the main stream is chosen, some channels may not be displayed (depending on the available hardware resources and video streams).
  • Page 32 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2020-08-04 JM, MK, PF...
  • Page 33 ł u g i ( s k r ó c o n a ) NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1...
  • Page 34 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 UWAGI I OSTRZEŻENIA INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw człon- kowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str.

  • Page 35: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory marki NOVUS dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer innych producentów może skutkować...
  • Page 36 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestratory cyfrowe IP. • Rozdzielczość nagrywania do 3840 x 2160. • Algorytm kompresji H.264, H.265. • Nagrywanie dwustrumieniowe. • Możliwość montażu: 1 x HDD 3.5” SATA.* •...

  • Page 37: Informacje Wstępne

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 INFORMACJE WSTĘPNE 1.2. Dane techniczne NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 Wideo do 4 kanałów w do 8 kanałów w do 16 kanałów w rozdzielczości Kamery IP rozdzielczości 3840 x 2160 rozdzielczości 3840 x 2160 3840 x 2160 (wideo + audio)
  • Page 38 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 INFORMACJE WSTĘPNE NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 Sieć 1 x Ethernet - złącze RJ-45, 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s 10/100/1000 Mbit/s 1 x Ethernet - złącze RJ-45, Interfejs sieciowy 4 x Ethernet PoE - złącze RJ 8 x Ethernet PoE - złącze RJ...

  • Page 39: Uruchamianie Urządzenia

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1 Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 40 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA 1. POWER DC: gniazdo do połączenia przewodu zasilania 48V. 2. POWER SW: włącznik zasilania. 3. ALARM IN: terminal wejść alarmowych. 4. ALARM OUT: wyjście alarmowe, przekaźnikowe. 5. AUDIO OUT: wyjście audio mono (złącze typu RCA) do podłączenia głośnika ze wzmacniaczem.
  • Page 41 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA Aby zainstalować dysk należy odkręcić 5 śrub w miejscach wskazanych na zdjęciu. Zdjąć pokrywę rejestratora odsuwając ją do tyłu, a następnie podnosząc do góry. Miejsce montażu dysku zostało przedstawione poniżej. Należy ułożyć dysk wewnątrz obudowy w miejscu wskazanym przez otwory montażowe.
  • Page 42 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA Przytrzymując dysk ręką należy przykręcić go śrubami od spodu obudowy. Podłączyć do dysku kabel zasilający i SATA jak zostało to przedstawione na poniższym zdjęciu. Następnie należy założyć pokrywę i przykręcić śruby.
  • Page 43 Rejestratory z wbudowanymi portami PoE używają osobnej adresacji dla portów PoE, osobnej do połączenia z routerem przez port WAN. Podłączając kamerę IP marki NOVUS serii 2000 lub 4000 do portu PoE, kamera zostanie dodana automatyczne do listy, o ile kamera posiada domyślne hasło dostępu.
  • Page 44 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA Podłączenie kamer i urządzeń sieciowych w rejestratorze NVR-4204P4-H1 (analogicznie w NVR-4308P8-H1). NVR-4204P4-H1 Kamery IP ROUTER Kamery IP POE INTERNET KOMPUTER Podłączenie kamer i urządzeń sieciowych w rejestratorze NVR-4116-H1. NVR-4116-H1 ROUTER INTERNET KOMPUTER Kamery IP Wszelkie prawa zastrzeżone ©...
  • Page 45 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 46 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA 2.7. Podłączanie wejść / wyjść alarmowych Rejestratory NVR-4204P4-H1, NVR-4308P8-H1 posiadają złącze wej./wyj. alarmowych. Poniżej przedstawiono schemat terminali. NVR-4204P4-H1 ALARM ALARM Wejścia alarmowe Wyjście alarmowe NVR-4308P8-H1 ALARM ALARM Wejścia alarmowe Wyjście alarmowe Wejścia alarmowe mogą...

  • Page 47: Obsługa Rejestratora

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Sterowanie Rejestratory mogą być sterowane za pomocą pilota lub myszki USB. 3.1.1. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się...
  • Page 48 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 URUCHAMIANIE URZĄDZENIA 3.2. Pierwsze uruchomienie W celu uruchomienia urządzenia należy podłączyć przewód sieciowy do zasilacza, włączyć przełącznik znajdujący się na tylnej ścianie obudowy i poczekać na uruchomienie się rejestratora. Przy pierwszym uruchomieniu pojawi się menu, w którym należy wybrać i ustawić język, nazwę...
  • Page 49 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA W kolejnym kroku należy się zalogować, wykorzystując utworzone dane. Za pomocą przycisku Hasło przełączamy się na logowanie za pomocą hasła. Przycisk Wzór wraca do poprzedniego widoku. Po uwierzytelnieniu otwiera się Kreator pierwszego uruchomienia.
  • Page 50 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA 3.3. Kreator pierwszego uruchomienia Kreator pierwszego uruchomienia pozwala w szybki sposób skonfigurować podstawowe ustawienia rejestratora. Po naciśnięciu przycisku Uruchom pojawiają się kolejne sekcje Kreatora. Przyciski Dalej, Wstecz służą do przełączania pomiędzy kolejnymi sekcjami. Przycisk Anuluj wychodzi z Kreatora bez zapisywania zmian.
  • Page 51 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Sekcja ta zawiera podstawowe ustawienia sieciowe: DHCP - pobieranie ustawień sieciowych z serwera DHCP (domyślnie jest włączone). Adres IP - adres sieciowy rejestratora w sieci lokalnej. Maska podsieci - liczba służąca do wyodrębnienia w adresie IP części będącej adresem podsieci.
  • Page 52 Sekcja umożliwia dodanie kamer IP do rejestratora. W rejestratorach NVR-4204P4-H1 i NVR-4308P8- H1 wszystkie kanały domyślnie pracują w trybie automatycznym PoE, tzn. podłączenie kamery IP marki NOVUS serii 2000 lub 4000 do portu PoE spowoduje automatyczne dodanie jej do listy, o ile kamera posiada domyślne hasło dostępu.
  • Page 53 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Aby dodać kamery z sieci zewnętrznej lub kamery PoE z innych serii należy przełączyć kanał (lub kanały) w Tryb ręczny. Po przełączeniu przycisk Szukaj uruchamia wyszukanie kamer IP. Z lewej strony wyświetli się lista znalezionych kamer, z prawej strony lista podłączonych kanałów.
  • Page 54 Port - Port komunikacji z kamerą (np. 80, 9988). Protokół - protokół komunikacji z kamerą: Prywatny - protokół komunikacji z kamerami IP marki NOVUS serii 2000 lub 4000. Onvif - protokół komunikacji z innymi kamerami Onvif. Custom - własne protokoły komunikacji, wykorzystywane np. do połączenia z RTSP.
  • Page 55 Trybie ręcznym. Uwaga! Poniższe okno nie wyszukuje kamer w sieci wewnętrznej, tj. podłączonych do portów PoE. Kamery IP marki NOVUS serii 2000 lub 4000 podłączone do portów PoE zostaną dodane automatycznie. Kamery z innych serii podłączone do portów PoE wymagają ręcznego wprowadzenia parametrów sieciowych.
  • Page 56 Port - numer portu, po którym następuje połączenie. Domyślnie jest on automatycznie rozpoznawany. Protokół - protokół, po którym następuje połączenie. Kamery marki NOVUS serii 2000, 4000, rejestratory NHDR i NVR-4000 łączą się po protokole Prywatny. Pozostałe kamery łączą się za pomocą protokołu ONVIF. Domyślnie protokół jest automatycznie rozpoznawany.
  • Page 57 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Przycisk Szukaj ponownie wyszukuje kamery dostępne w sieci zewnętrznej. Przycisk Domyślne hasła pozwala ustawić domyślnego użytkownika i hasło dostępu dla każdego protokołu połączenia. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 58 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Po dodaniu kamer, w prawej części okna kreatora są dostępne poniższe ikony: - Dodawanie pojedynczej kamery. Pojawia się okno dodawania kamery z poprzedniej strony. - Usunięcie pojedynczej kamery. - Edycja parametrów dodanej kamery. Pojawia się wypełnione okno z poprzedniej strony.
  • Page 59 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Nadpisywanie - ustawienie Auto, powoduje nadpisywanie nagrań od najstarszego, gdy zabraknie wolnego miejsca na dysku. Gdy Nadpisywanie jest wyłączone, rejestrator zakończy rejestrację gdy dysk zostanie zapełniony. Jest również możliwość ustawienia czasu po jakim nagrania zostaną...
  • Page 60 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 OBSŁUGA REJESTRATORA Uwaga! Usługa P2P jest dostarczona przez firmy trzecie i firma AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. nie ponosi odpowiedzialności za działanie serwisu. 3.3.7. Podsumowanie kreatora Podsumowanie wyświetla ustawione parametry. Użytkownik może zaznaczyć pole Następnym razem nie pokazuj tego okna, aby nie wyświetlać...

  • Page 61: Ekran Główny

    NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 EKRAN GŁÓWNY 4. EKRAN GŁÓWNY Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Przesunięcie kursora myszy do dołu ekranu wyświetla pasek menu. W celu wyświetlenia menu rejestratora należy nacisnąć przycisk , a następnie wybrać...
  • Page 62 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 EKRAN GŁÓWNY - Uruchomienie przełączania widoku kamer w sekwencji. - Uruchamia tryb odtwarzania nagrań, klikając w trójkątny wskaźnik użytkownik może uru- chomić szybkie odtwarzanie nagrań z ostatnich 5s. - 5min. - Włącza odtwarzanie dźwięku, zmiana poziomu, wyciszenie.
  • Page 63 NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 Instrukcja obsługi (skrócona) 1.4 EKRAN GŁÓWNY - Dodawanie znaczników (kamera musi być w trakcie nagrywania). Uwaga! Rejestrator wyświetla strumienie główne lub pomocnicze w zależności od wydajności wyświetlania. Po wybraniu wyświetlania strumienia głównego, zależnie od dostępnych zasobów sprzętowych, część kanałów może nie zostać wyświetlona. W miejscu kanału, który nie może zostać...
  • Page 64 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2020-08-04 JM, MK, PF...
