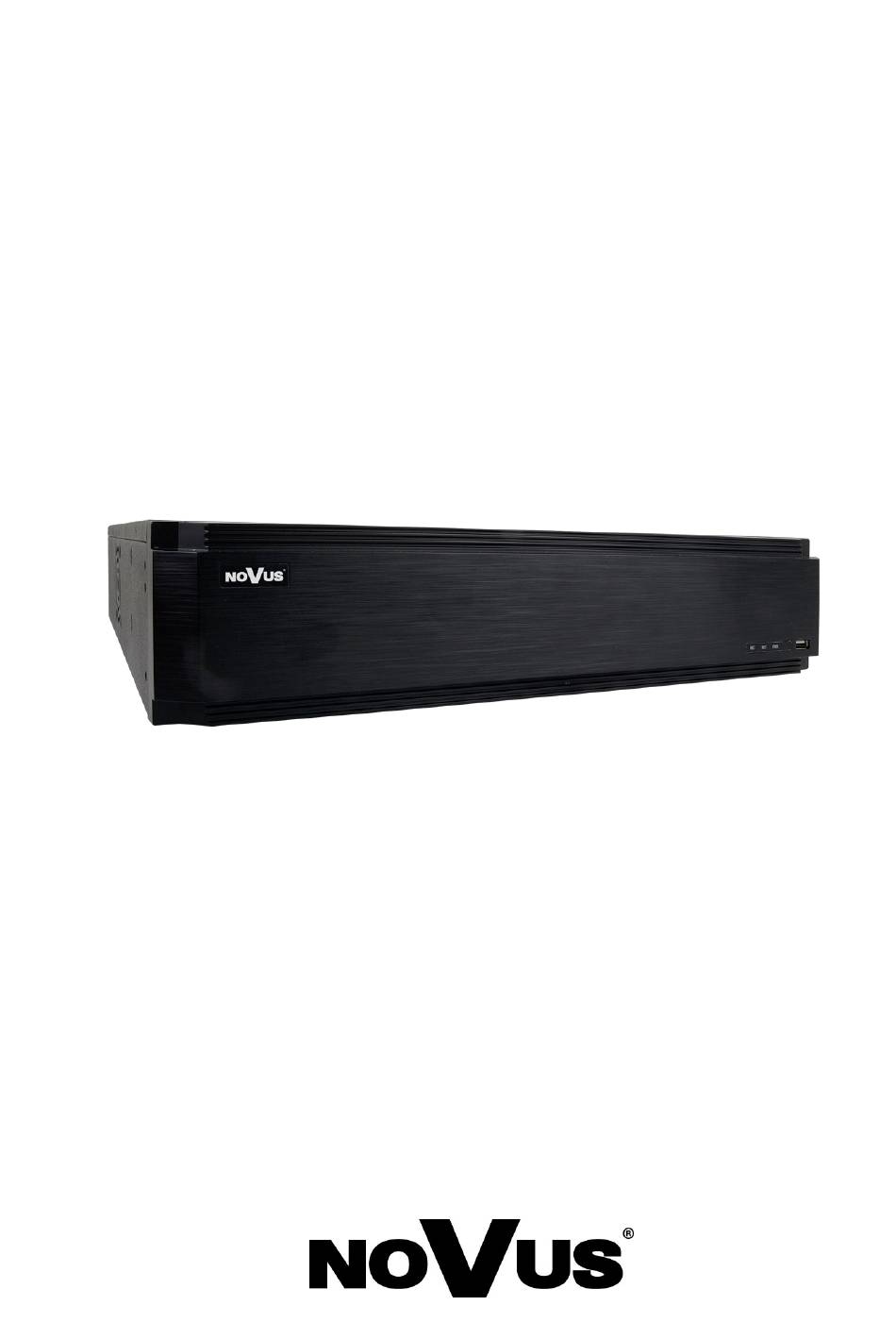

U s e r 's m a n u a l
( s h o r t )
NVR-6332-H8

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-6332-H8 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-6332-H8

Summary of Contents for Novus NVR-6332-H8

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-6332-H8...

  • Page 2: Important Safeguards And Warnings

    NVR-6332-H8 User’s manual (Short) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC; Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.

  • Page 3: Foreword Information

    NVR-6332-H8 User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-6332-H8 VIDEO IP Cameras 32 channels at 3840 x 2160 resolution (video + audio)Edit feature Supported Cameras/Protocols NOVUS, ONVIFEdit feature Supported Resolution max. 3840 x...
  • Page 4 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    NVR-6332-H8 User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-6332-H8 LAN1: RJ-45 connector port to connect to the local network and internet. LAN2: RJ-45 connector port to connect to the local network and internet.
  • Page 6 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems from using not recommended hard drives.
  • Page 7 NVR-6332-H8 User’s manual (Short) ver.1.0 STARTING THE DEVICE By default, SATA cables are packed together with DVR accessories, while HDD power cable is connected to the DVR PSU and ready for connecting the HDD. After removing top cover of the DVR, please remove HDD mounting racks (top and bottom) and mount HDDs to them using included screws.
  • Page 8 NVR-6332-H8 User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.3 Connecting the HDD to the NVR via the eSATA port The recorders allow you to connect one external drive via the eSATA port. An external hard drive connected via the eSATA port, like the internal HDD of the recorder, is used to record recordings.
  • Page 9 For HDMI following resolutions are supported: 1280x1024, 1920x1080 i 3840x2160. 2.6. Connecting camera and Network The NVR-6332-H8 has two Ethernet ports for connecting the DVR in two modes. The first mode in the recorder menu called MULTIPLE ADDRESS SETTINGS allows you to connect NVRs to networks with different IP addresses.
  • Page 10 NVR-6332-H8 User’s manual (Short) ver.1.0 STARTING THE DEVICE Connecting NVR-6332-H8 and cameras in NETWORK FAULT TOLERNACE mode. NOVUS NVR BACKUP CONNECTIONS NETWORK SWITCH ROUTER IP CAMERAS 1-32 INTERNET COMPUTER Note: In order to ensure stability and protection against overload and unauthorized access, we recommend separating the network monitoring of LANs used by users.
  • Page 11 NVR-6332-H8 User’s manual (Short) ver.1.0 STARTING THE DEVICE  Connecting alarms ports Alarm in Alarm out RS485 Example of connecting alarm output no. 1, follow the drawing below: Power ALARM source NO1 COM1 Example of sensor connection to alarm input 1.
  • Page 12 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description LEDs for monitoring NVR activity. - REC - monitors recording activity - NET - monitors networking activity - PWR - activities when power is on USB PORT USB 2.0 port for external Flash memory and mouse connection.
  • Page 13 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING To unlock the DVR menu, click the button at the bottom left of the screen. After clicking on button click-on “LOGIN” Then login in entering password in PASSWORD field (default password for user root is pass) and then click-in LOGIN button All rights reserved ©...
  • Page 14 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 15 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING I. NETWORK SETTINGS : This menu allows to set up networking. To select desired mode clik-on WORK PATTERN field. MULTIPLE ADDRESS SETTING mode allows to use address Ethernet Interfaces in separated IP subnets. NETWORK FAULT TOLERANCE uses one of Ethernet interface as an fault tolerant connection activated after main connection break down.
  • Page 16 III. Add Camera: Allows you to configure the camera and add them to the recorder. Upper window displays cameras discovered by the NVR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 3000 series). All rights reserved © AAT Holding S.A.
  • Page 17 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING Enter the address in the IP ADDRESS field and set the masks in the SUBNET MASK, then press the OK button to save the settings. Press the button to add a camera to the system.
  • Page 18 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING IV.DISK SETTINGS : In this tab information about the hard disk detected by the DVR is displayed. Before starting work, you need to format the hard disk by selecting it in the list of drives and then pressing FORMAT.
  • Page 19 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR OPERATING AUTO - set all the cameras on one of the following modes : - MOTION RECORD - starts recording after receiving motion detection information from the camera. - SENSOR RECORD - starts recording after alarm generated on alarm input...

  • Page 20: Video Window

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 21 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR MENU Item Icon Description Settings Click to run configuration of NVR parameters Logout Starts playback menu Shutdown Starts backup menu Menu bar icons Item Icon Description Settings Click to open start menu Full screen...
  • Page 22 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR MENU Item Icon Description OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.
  • Page 23 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button to play in the live preview, you will see the window below: GRAPH WITH RECORDING CALENDAR VIEW OPTIONS REPLAY OPTIONS Choose the date from the calendar and press OK button.
  • Page 24 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR MENU - Frame Forward/Backward : Jump forward/backward frame by frame - +/- 30 seconds - jumps forward/backward 30 seconds in recording time - Event list - displays a list of events (motion detection, alarm input activation) registered for the...
  • Page 25 NVR-6332-H8 User’s manual (Short) ver.1.0 NVR MENU In the displayed menu, select the English language in the third box from the top and click the button on the bottom menu. After saving settings, the language will be switched to English.
  • Page 26 2017-05-31 MB, MK AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 27 ł u g i (skrócona) NVR-6332-H8...
  • Page 28 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 29: Informacje Wstępne

    NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-6332-H8 WIDEO Kamery IP do 32 kanałów w rozdzielczości 3840 x 2160 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIFEdytuj cechę Obsługiwana rozdzielczość maks. 3840 x 2160Edytuj cechę...
  • Page 30 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 31: Uruchamianie Urządzenia

    NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-6332-H8 LAN1: Złącze RJ-45 do podłączenia kamer, sieci lokalnej i Internetu LAN2: Złącze RJ-45 do podłączenia kamer, sieci lokalnej i Internetu HDMI2: Złącze monitora spot w standardzie HDMI USB: Port do podłączenia pamięci typu Flash i innych kompatybilnych urządzeń...
  • Page 32 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestrator sieciowy NVR-6332-H8 umożliwia montaż maksymalnie ośmiu dysków wewnętrznych. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 33 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Domyślnie kable SATA znajdują się wraz z akcesoriami dołączonymi do rejestratora. Kabel zasilający dysk jest podłączony do zasilacza rejestratora i gotowy do podłączenia do dysku. Po zdjęciu obudowy należy odkręcić i wyjąć górną oraz dolną listwę montażową na dyski a następnie zamontować...
  • Page 34 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Podłączanie dysku do rejestratora przez port eSATA Rejestratory umożliwiają podłączenie jednego dysku zewnętrznego przez port eSATA. Zewnętrzny dysk podłączony przez port eSATA tak jak dyski wewnętrzne rejestratora służy do rejestrowania nagrań. UWAGA: Przed podłączeniem lub odłączeniem dysku do portu eSATA należy wyłączyć uprzednio rejestrator.
  • Page 35 Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1280x1024, 1920x1080 i 3840x2160. 2.6. Podłączanie kamer i sieci Rejestratory NVR-6332-H8 posiadają 2 porty sieci Ethernet pozwalający na podłączanie rejestratora w dwóch trybach. Pierwszy tryb w menu rejestratora nazwany WIELE ADRESÓW, umożliwia podłączenie NVRa do dwóch sieci o rożnych adresacjach IP. Dzięki temu można odseparować sieć w której znajdują...
  • Page 36 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Podłączenie kamer i urządzeń sieciowych w rejestratorze NVR-6332-H8 w trybie TOLERANCJA BŁĘDÓW. NOVUS NVR AWARYJNE POŁĄCZENIE ROUTER PRZEŁĄCZNIK SIECIOWY Kamery IP 1-32 INTERNET KOMPUTER Przed przystąpieniem do konfigurowania podłączania kamer w rejestratorze zalecamy użycie komputera PC do skonfigurowania kamer zgodnie z instrukcją...
  • Page 37 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA  Podłączanie wejść i wyjść alarmowych Wejścia Wyjścia alarmowe alarmowe Złącza RS485 Złącza masy Przykład podłączenia wyjścia alarmowego nr. 1 należy wykonać zgodnie z rysunkiem przedstawionym poniżej: Źródło ALARM zasilania NO1 COM1 Przykład podłączenia czujnika do wejścia alarmowego nr 1.

  • Page 38: Obsługa Rejestratora

    NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego DIODY LED Diody sygnalizacji pracy rejestratora. - REC - uruchomione nagrywanie - NET - przesyłanie danych - PWR - aktywne zasilanie sieciowe GNIAZDO USB Port USB 2.0 do podłączenia myszy ze złączem USB lub pamięci typu Flash do kopiowania nagrań.
  • Page 39 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Aby uruchomić menu rejestratora należy kliknąć na przycisk w lewej dolnej części ekranu. (wskażnik strzałki) Po kliknięciu, w wyświetlonym menu należy kliknąć na pozycję LOGOWANIE Następnie w oknie logowania należy wpisać hasło w polu HASŁO (Domyślne hasło dla użytkownika root to pass ) a następnie kliknąć...
  • Page 40 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NVR-a wyświetlane jest okno kreatora ustawień (jeśli funkcja nie została wcześniej wyłączona). W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.
  • Page 41 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA USTAWIENIA SIECIOWE : menu pozwala zmienić ustawienia sieciowe rejestratora niezbędne do komunikacji. Istnieje możliwość wyboru trybu pracy w polu WZORZEC PRACY. Tryb USTAWIENIA WIELOKROTNEJ ADRESACJI wymaga zaadresowania dwóch interfejsów sieciowych oddzielnymi podsieciami IP. Tryb ODPORNOŚĆ NA USZKODZENIA SIECI wykorzystuje jeden z interfejsów jako zabezpieczenie uruchamiane w przypadku utraty...
  • Page 42 DODAJ KAMERY : Umożliwia konfigurację kamer i dodanie ich do rejestratora. Górne okno wyświetla kamery wyszukane przez rejestrator. Aby zmienić adresację kamer należy kliknąć na ikonie w kolumnie EDYTUJ (Funkcja działa z kamerami NOVUS IP serii 3000). AAT Holding S.A. wszystkie prawa zastrzeżone...
  • Page 43 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Wprowadź adres w polu ADRES IP i ustawiania maski w polu MASK POD następnie kliknij przycisk OK w celu zapisania ustawień. Naciśnij przycisk aby dodać kamerę do systemu. Dodane kamery zostaną wyświetlone na dolnej liście menu. Aby edytować ustawienia połączenia z kamerą, kliknij przycisk...

  • Page 44: Ustawienia Nagrywania

    NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA USTAWIENIA DYSKU : W tej zakładce wyświetlane są informacje o dysku twardym wykrytym przez rejestrator. Przed przystąpieniem do pracy należy sformatować dysk twardy zaznaczając go na liście dysków a następnie naciskając przycisk FORMATUJ.
  • Page 45 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA AUTOMATYCZNY - ustawia dla wszystkich kamer jeden z poniższych trybów : - NAGRYWNANIE WG.DETEKCJI - uruchamia nagrywanie po otrzymaniu informacji z kamery o detekcji ruchu. - NAGRYWANIE WG.ZDARZEŃ - nagrywa kanały po alarmie wygenerowanym na wejściu alarmowym - NAGRYWANIE WG.DETEKCJI + WG.

  • Page 46: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 47 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Ustawienia Uruchamia menu z ustawieniami Wyloguj Wylogowuje użytkownika z menu rejestratora Wyłącz Wyłącznie rejestratora Ikony paska stanu Nazwa Ikona Opis Start Uruchamia menu Start Pełny ekran Przełącza obraz wideo na cały ekran Pojedynczy obraz Przełącza do pojedynczego widoku wideo...
  • Page 48 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wł/Wył OSD Włącza / wyłącza wyświetlane informacji OSD Odtwarzanie Uruchamia odtwarzanie wyświetlanych kamer Nagrywanie ręczne Włącza/wyłącz ręczne nagrywanie kanałów Alarm ręczny Uruchamianie alarmu ręcznego Status nagrywania Wyświetla informację o nagrywaniu Stan alarmów...
  • Page 49 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów, należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE WYŚWIETLANIA OPCJE ODTWARZANIA Na kalendarzu należy wybrać...
  • Page 50 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA  + / - 30 sekund - przesuwa bieżące odtwarzania do przodu lub tyłu o 30 sekund.  Lista zdarzeń - wyświetla listę zdarzeń (detekcji ruch, aktywacji wejść alarmowych) zarejestrowanych dla wybranych kanałów ...
  • Page 51 NVR-6332-H8 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA W wyświetlanym menu należy wybrać język Polski w trzecim od góry polu i kliknąć przycisk na dole menu. Po zapisaniu ustawień język zostanie przełączony na polski. AAT Holding S.A. wszystkie prawa zastrzeżone...
  • Page 52 2017-05-31 MB TF AAT Holding S.A. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...

This manual is also suitable for:
