U s e r 's m a n u a l
( s h o r t )

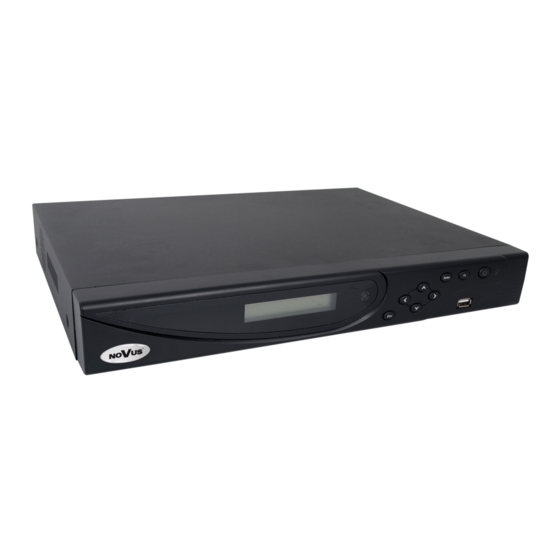

NVR-3404POE
NVR-3408POE
NVR-3408POE-H2
NVR-3416

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-3404POE and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-3404POE

Summary of Contents for Novus NVR-3404POE

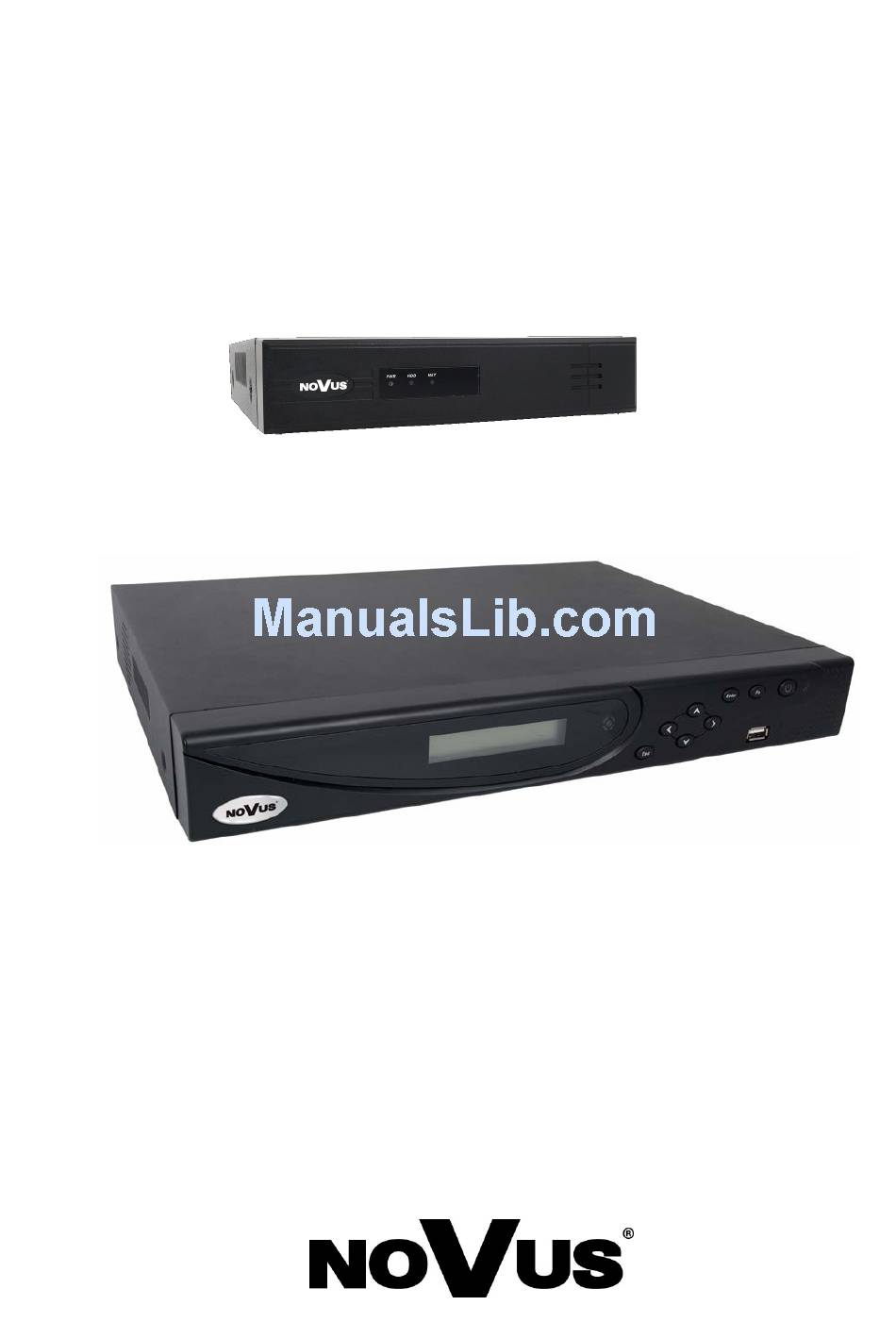

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-3404POE NVR-3408POE NVR-3408POE-H2 NVR-3416...

  • Page 2: Important Safeguards And Warnings

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS   All rights reserved © AAT Holding S. A.

  • Page 3: Foreword Information

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-3408POE NVR-3404POE VIDEO / AUDIO Network Camera Up to 4 channel in resolution 2048x1536(video + audio) Up to 8 channel in resolution 2048x1536 (video + audio)
  • Page 4 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 FOREWORD INFORMATION NVR-3408POE-H2 NVR-3416 VIDEO / AUDIO Network Camera Up to 8 channel in resolution 2048x1536 (video + audio) Up to 16 channel in resolution 2048x1536 (video + audio) Camera/Protocol suport NOVUS, ONVIF, RTSP...
  • Page 5 Recording speed up to 480 fps in 2048 x 1536 resolution 1.3. Package contents Unpack the device carefully. After unpacking, please ensure that package contains the following items:  Network Video Recorder: NVR-3404POE / NVR-3408POE / NVR-3408POE-H2 / NVR-3416  IR remote control (only in : NVR-3408POE-H2, NVR-3416) ...

  • Page 6: Starting The Device

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other rear panel elements. NVR-3404POE back panel NVR-3408POE back panel 1. LAN 2 PoE: RJ-45 connectors ports for connecting to the LAN2 network with PoE support 2.
  • Page 7 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE NVR-3408POE-H2 , NVR-3416 back panel 1. DC 48V: 48 VDC Power supply socket. 2. LAN 2 PoE: RJ-45 connectors ports for connecting to the LAN2 network with PoE support 3. LAN: 1000 Mbit/s RJ-45 connector port for connecting to the LAN network .
  • Page 8 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE 2.2 HDD mounting Novus NVR-3408POE-H2 and NVR-3416 supports 2 internal SATA HDDs (NVR-3404POE,NVR- 3408POE 1 HDD). WARNING! Prior to removing cover of the DVR please unplug the power cord first...
  • Page 9 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE The figure below indicates placeholders mounting hard drives. Screw the drives in selected places. Use 4 screws supplied with NVR to attach HDD to the cover. Connect data and power connector and close the cover. Secure the cover with two screws previously unscrewed from the housing.
  • Page 10 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE 2.2.2 NVR-3408POE-H2 and NVR-3416 HDD mounting For installing HDDs unscrew 6 screws according to picture below and remove the cover. The figure below indicates placeholders mounting hard drives. Screw the drives in selected places.
  • Page 11 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE Then connect the power supply and use the supplied cables to connect the SATA drives to the NVR motherboard . Replace the cover and secure it with 6 screws. 2.3. Connecting power adapter.

  • Page 12: On/Off Switch

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE NVR–3408POE-H2 and NVR-3416 ON/OFF DC 48V DC 12V SWITCH Connect the cable end from the 12 V DC power supply supplied with NVR into socket labelled DC 12V in NVR. In order to supply electricity into PoE ports, cable end from the 48 VDC power supply must be connected to the socket marked DC48 in NVR.
  • Page 13 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA and BNC. For HDMI and VGA outputs following resolutions are supported: 1024x768, 1280x1024, 1280x720, 1920x1080. After changing resolution you have to confirm it by clicking OK. NVR will be restarted in order to change the resolution.
  • Page 14 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE NVR-3408POE-H2 and NVR-3416 IP CAMERAS 1 to 8 1000 Mbit Lan 100 Mbit PoE Lan IP CAMERAS 9 to 16 INTERNET ETHERNET SWITCH PC COMPUTER Note: To ensure recording stability from an overloaded network traffic, or unauthorised access, it is strongly recommended to create separate network secured by router firewall from the user network.
  • Page 15 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 STARTING THE DEVICE 2.6. Peripheral device connection  Connecting audio ports Audio output signal normally are above 200mV 1kΩ. You can connect the low impedance earphone, or power amplifier with the external speakers.
  • Page 16 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description NVR-3404POE, NVR-3408POE 1 2 3 1. POWER LED: Power supply indicator 2. HDD LED: HDD operation indicator 2. NET LED: Network operation indicator NVR-3408POE-H2 and NVR-3416 1.
  • Page 17 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING 2. IR Receiver : Receive the remote control signal. 3. ESC : Back to previous menu, operation cancel; Back to live view when playing back records. 4. Direction : Up/Down: Move up or down. Change the settings and increase or decrease the digital.
  • Page 18 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING In the first step the QR-codes are displayed allowing downloading VSS application for Android and iOS platforms. QR code for Internet explorer allows to connect to www.vssweb.net page allowing p2p connections.
  • Page 19 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING In the third step of the configuration is possible to select the type of intelligent image analysis. You can select Face detection for one channel or Perimeter crossing for two channels.
  • Page 20 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING 3.4. System operations To access main menu press left mouse button on the icon located bottom left. The system login window will be displayed. . Form drop down menu select user name and enter password . Entering the characters is possible using the virtual keyboard.
  • Page 21 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING 3.5. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras using computer.
  • Page 22 1000Mbit interface. Than connect camera to switch and power camera up. Login to camera (default IP address for NOVUS camera 192.168.1.200, user/password : root/pass) and change the IP address for camera to mach PoE interface subnet 192.168.2.x (for example 192.168.2.101). Then disconnect camera from switch and connect it to PoE interface in NVR.
  • Page 23 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR OPERATING 3.5.3. Configure video channels To add cameras to the system click on Net Channel Management button form taskbar. Click on Search button to start searching. List of available cameras should be displayed in the Network equipment online window.
  • Page 24 NVR OPERATING Click on Password and UserName field to enter password and username and press OK button to save settings. Default username/password for NOVUS cameras root/pass If connection is successful green status icon in camera line settings should be displayed.

  • Page 25: Video Windows

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 4. NVR MENU 4.1. Live monitoring When NVR completes its initialization process, it will enter the real-time monitoring image. Displaying all cameras simultaneously is the default mode. Press NVR up or down button on the front panel or remote controller to change display mode (NVR-3408POE-H2 and NVR-3416).
  • Page 26 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU On the bottom of the screen is the taskbar. You can invoke the following function using buttons : Name Icon Descrption MAIN MENU Opens main menu VIDEO SPLIT Allow 1/4/9/16 split screen selection...
  • Page 27 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 4.2 . RECORDER MENU After selecting the MAIN MENU form task bar the MAIN MENU windnow appears providing ac- cess to the main functions of the recorder. Name Icon Descrption SEARCH Search for and playback recorded video files by date/time, alarms or motion.
  • Page 28 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU Choosing the SYSTEM icon opens menu window with recorders system settings Name Icon Description BASICAL Configure time and language;configure DVR remote control address. DISPLAY Settings for GUI and monitoring parameters. STORAGE...
  • Page 29 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 4.3. Searching and playing recorded video To start searching the recordings select press right menu button on view screen and select SEARCH from pop-up menu. You can also select SEARACH icon from MAIN MENU. Then following window appears: 1.Playback control - Play/Pause,Play backward,Stop,Slow Playback, Fast Playback, Next Frame.

  • Page 30: File Information

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU In this window you can view recording by selected channel and time. In calendar section days for which the recorder contains the recordings are highlighted in green. Press left mouse button on desired day.
  • Page 31 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU From the top you can select time range and press search button to display files from that range. When you click on the file at the bottom of the file list displays information about the start and end time of the recordings, and file size.

  • Page 32: Usb Device Information

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU The second method for copying is available by clicking BACKUP icon form MAIN MENU. Insert pendrive into USB port and press DETECT button. The device should be displayed in device informa- tion window.
  • Page 33 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU RECORD TIME SELECTION AVI FORMAT RECORD TYPE CHANNEL REMOVE SELEC- ADD SELECTION START COPY FILE LIST BAKUP window allows selecting recordings by :  date and time of the recordings ...
  • Page 34 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 4.5 Setting English language The procedure presented below shows how to go back to the English language in the NVR menu in case of selecting any other language by mistake. 1. Press left mouse button on main menu button from task bar ..
  • Page 35 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 4. Select first icon from the left in the upper row. 5. Select the seventh menu position from the top and from the drop-down list, select the first item. All rights reserved © AAT Holding S. A.
  • Page 36 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NVR MENU 6. Select the first button on the right bottom of the window 7. When the confirmation windows appear select right button. NVR will reboot. After restarting English language should be set.
  • Page 37 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 User’s manual (Short) ver.1.1 NOTES All rights reserved © AAT Holding S. A.
  • Page 38 2015-04-24 MB MK AAT Holding S.A. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 39 ł u g i (skrócona) NVR-3404POE NVR-3408POE NVR-3408POE-H2 NVR-3416...
  • Page 40 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC...

  • Page 41: Informacje Wstępne

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-3408POE NVR-3404POE WIDEO I AUDIO Kamery IP do 4 kanałów w rozdzielczości 2048x1536 (wideo + audio) do 8 kanałów w rozdzielczości2048x1536 (wideo + audio) Wspierane protokoły NOVUS, ONVIF, RTSP główne (pełny ekran, podział, sekwencja)
  • Page 42 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 INFORMACJE WSTĘPNE NVR-3408POE-H2 NVR-3416 WIDEO I AUDIO Kamery IP do 8 kanałów w rozdzielczości 2048 x 1536 (wideo + audio) do 16 kanałów w rozdzielczości 2048 x 1536 (wideo + audio Wspierane kamery/protokoły NOVUS, ONVIF, RTSP główne (pełny ekran, podział, sekwencja)
  • Page 43 Obsługa protokołów ONVIF i RTSP  Wyjścia monitorowe HDMI, VGA, BNC  Montaż 2 dysków HDD 3,5” ( 1 dysk 3,5” w NVR-3404POE i NVR-3408POE)  Zawansowana analiza obrazu : do 2 kanałów (przekroczenie linii), 1 kanał wykrywanie twarzy ...
  • Page 44 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 INFORMACJE WSTĘPNE 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego Panel tylni rejestratora NVR-3404POE Panel tylni rejestratora NVR-3408POE LAN 2 PoE: Złącza RJ-45 do podłączenia kamer sieciowych wspierających zasilanie PoE USB: 2 x Port USB 2.0 do podłączenia pamięci typu Flash.

  • Page 45: Audio Out

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 INFORMACJE WSTĘPNE Panel tylni rejestratorów NVR-3408POE-H2,NVR-3416 DC 48V: Złącze zasilacza 48 VDC do zasilania switcha PoE wbudowanego w NVR. LAN 2 PoE Złącza RJ-45 do podłączenia sieci lokalnej kamer IP obsługującej zasilanie typu PoE. LAN: Złącze RJ-45 do podłączenia sieci lokalnej i Internetu przy pomocy dodatkowego przełącznika sieciowego...

  • Page 46: Uruchamianie Urządzenia

    Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestrator NVR-3404POE i NVR3408POE umożliwia zamontowanie 1 twardego dysku, rejestratory NVR-3408POE-H2 i NVR-3416 umożliwiają zamontowanie do 2 dysków twardych. UWAGA: Zasilacz musi być odłączone od sieci 230V w czasie podłączania dysków.
  • Page 47 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 URUCHAMIANIE URZĄDZENIA Do miejsc znaczonych zna zdjęciu poniżej należy przykręcić dysk twardy używając śrub dostarczonych w zestawie. Po przykręceniu dysku twardego należy podłączyć od niego kabel sata i zasilanie. Następnie należy założyć obudowę i przykręcić ja przy pomocy śrub odkręconych wcześniej.
  • Page 48 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA 2.2.2. Montaż dysków twardych w rejestratorach NVR-3408POE-H2 i NVR-3416 Rejestratory NVR-3408POE-H2 i NVR-3416 umożliwiają zainstalowanie do dwóch dysków twardych. Aby dokonać ich instalacji należy odkręcić sześć śrub zaznaczonych na rysunku i zdemontować...
  • Page 49 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 URUCHAMIANIE URZĄDZENIA Następnie podłącz złącza zasilania i kable SATA dostarczone z rejestratorem. 2.3 Podłączanie zasilnia NVR-3404POE i NVR-3408POE DC 48V Podłącz zasilacz dostarczony wraz rejestratorem do linii 230V. Końcówkę zakończoną okrągłą wtyczką podłącz do gniazda oznaczonego na rysunku powyżej. Po podłączeniu zasilania rejestrator rozpocznie pracę.
  • Page 50 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA NVR-3408H-2 i NVR-3416 Wyłacznik DC 48V DC 12V zasilania Podłącz zasilacz 12 VDC dostarczony wraz rejestratorem do linii 230V. Końcówkę zakończoną okrągłą wtyczką podłącz do gniazda oznaczonego na rysunku jako 12 VDC. W celu zasilania wbudowanego przełącznika PoE należy podłączyć...
  • Page 51 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI, VGA i BNC. Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 1024x768, 1280x1024, 1280x720, 1920x1080. Po zmianie rozdzielczości należy zapisać zmianę ustawień przyciskiem OK. Urządzenie zostanie zrestartowane w celu zmiany rozdzielczości.
  • Page 52 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA NVR-3408POE-H2 i NVR-3416 Kamery IP od 1 do 8 1000 Mbit Lan 100 Mbit PoE Lan Kamery IP od 9do 16 INTERNET Przełącznik sieciowy Komputer PC Uwaga : W celu zapewnienia stabilności i ochrony przed przeciążeniem i nieautoryzowanym dostępem zalecamy wydzielenie sieci monitoring od sieci LAN używanej przez użytkowników.
  • Page 53 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 URUCHAMIANIE URZĄDZENIA 2.6. Połączenia urządzeń zewnętrznych  Podłączanie audio Wyjście audio umożliwia podłączenia wysokoimpedancyjnych słuchawek lub głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ.  Podłączenie urządzeń USB. Rejestrator posiada 2 porty USB 2.0 umożliwiający podłączenie pamięci USB, myszy i innych kompatybilnych urządzeń...

  • Page 54: Obsługa Rejestratora

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego NVR-3404 POE, NVR-3408POE 1 2 3 POWER LED Sygnalizuje bieżący status zasilania. HDD LED Dioda monitorująca aktywność dysku twardego. NET LED Dioda monitorująca aktywność połączeń sieciowych.
  • Page 55 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 OBSŁUGA REJESTRATORA 2. Odbiornik IR: Odbiera sygnały z pilota zdalnego sterowania. 3. ESC : Funkcje przycisku to: powrót do poprzedniego menu, anulowanie operacji, wyjścia z odtwarzania nagrań, 4. Kursory : Służą do poruszania się po menu i sterowania odtwarzaniem nagrań...
  • Page 56 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA W pierwszym kroku wyświetlane są kody QR pozwalające na pobranie aplikacji VSS mobile dla platform iOS i Android lub zalogowanie się do strony www.vssweb.net celu połączenia się z rejestratorem za pomocą połączenia p2p.
  • Page 57 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 OBSŁUGA REJESTRATORA W trzecim kroku konfiguracji mamy możliwość wyboru zawansowanej analizy obrazu dla kanałów. Można ustawić rozpoznawanie twarzy dla jednego kanału lub analizę przekroczenia linii dla dwóch kanałów. Należy znaczyć pole Twarz lub Linie dla wybranych kanałów.

  • Page 58: Wyjście Z Menu

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA 3.4. Obsługa menu Aby uruchomić menu główne rejestratora naciśnij przycisk na ekranie w lewym dolnym rogu. Innym sposobem wywołania okna logowanie jest naciśnięcie przycisku ENTER na panelu przednim rejestratora. Z rozwijanego menu wybierz nawę użytkownika i wpisz hasło w polu hasło używając klawiatury dostępnej po kliknięciu w pole hasło lub po naciśnięci przycisku Fn na panelu przednim.
  • Page 59 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 OBSŁUGA REJESTRATORA 3.5. Wstępna konfiguracja Przed przystąpieniem do pracy z rejestratorem sieciowym należy przeprowadzić wstępną konfigurację urządzenia. Należy również skonfigurować kamery IP przy pomocy komputera w taki sposób aby adresy IP kamer był w tej samej podsieci co adres IP rejestratora oraz ustawić właściwe parametry strumieni wideo.
  • Page 60 192.168.1.50). Podłącz jedną kamerę do przełącznika i zasil ją. Następnie przy pomocy komputera zaloguj się do kamery (dla kamer NOVUS domyślny adres IP to 192.168.1.200, użytkownik/hasło root/pass) i zmień adres IP kamery na pasujący do podsieci LAN w naszym przykładzie 192.168.1.x ( Np.
  • Page 61 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 OBSŁUGA REJESTRATORA 3.5.3 Konfiguracja kanałów sieciowych Po skonfigurowaniu kamer należy wybrać przycisk aby dodać je do kanałów sieciowych rejestratora. W otwartym oknie menu naciśnij przycisk Wyszukaj aby wyszukać dostępne kamery Lista dostępnych urządzeń zostanie wyświetlona w oknie Znalezione urządzenia.
  • Page 62 OBSŁUGA REJESTRATORA Naciśnij w polu Hasło i Nazwa użytkownika aby wprowadzić dane do logowania do kamery. Domyślna nazwa użytkownika / hasło dla kamer firmy NOVUS to root / pass . Po wprowadzeni danych naciśnij przycisk OK. aby zapisać dane. Jeżeli połączenie z kamerą powiedzie się zostanie wyświetlona zielona ikona w kolumnie Stan w linii kamery.

  • Page 63: Menu Ekranowe

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 OBSŁUGA REJESTRATORA 4. MENU NVR 4.1. Podgląd na żywo OKNA WIDEO MENU EKRANOWE Domyślnie NVR uruchamia się wyświetlając obraz w podziale z wszystkich kanałów. W celu zmiany trybu podglądu naciśnij przycisk góra lub dół na panelu przednim rejestratora (NVR-3408H-2 i NVR- 3416) lub naciśnij prawy przycisk myszki i wybierz...

  • Page 64: Menu Rejestratora

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA Na dole ekranu znajduje się pasek zdań oto opis dostępnych funkcji Nazwa Ikona Opis MENU GŁÓWNE Dostęp do głównego menu WYBÓR PODZIAŁU Wybór podziału ekranu 1/4/9/16 EKRANU Otwiera menu umożliwiające sterowanie...

  • Page 65: Ustawienia Przekroczenia Linii

    NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 MENU REJESTRATORA 4.2. MENU REJESTRATORA Po wybraniu z menu ekranowego pozycji MENU GŁÓWNE wyświetlone zostanie okno dające dostęp do najważniejszych funkcji rejestratora. Wylogowanie z menu, restart lub zamknięcie rejestratora Nazwa Ikona Opis WYSZUKAJ Otwiera menu umożliwiające przeglądanie nagrań...
  • Page 66 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA Wybór pozycji SYSTEM wyświetla menu z ustawieniami systemowymi rejestratora. Nazwa Ikona Opis PODSTAWOWE Podstawowa konfiguracja. Data i czas, język, Nazwa urządzenia WYŚWIETLANIE Ustawienia wyświetlania. Rozdzielczość, sekwencja wy- świetlania DYSKI Zarządzanie twardym dyskiem BŁĘDY...
  • Page 67 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 MENU REJESTRATORA 4.3. Wyszukiwanie i odtwarzanie nagrań Aby otworzyć menu wyszukiwania nagrań wybierz WYSZUKIWANIE NAGRAŃ z menu dostępnego po kliknięciu prawego przycisku myszki na wyświetlanym obrazie. Innym sposobem otwarcie tego menu jest wybór ikony WYSZUKAJ z MENU GŁÓWNEGO.
  • Page 68 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA W tym oknie wyświetlane są nagrania z dla wybranych kanałów. Dni zwierające nagrania są podświetlone zielonym kolorem w kalendarzu. Należy zaznaczyć numery kanałów z których chcemy wyświetlić nagrania, a następnie wybrać dzień w kalendarzu. Na grafie powinna zostać wyświetlona kolorowa reprezentacja nagrań.
  • Page 69 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 MENU REJESTRATORA W otwartym menu wyświetlone zostaną pliki zawierające nagrania z wybranych kanałów. Aby wybrać pliki z określonego czasu należy wpisać czas w oknie na górze menu i wybrać przycisk wyszukaj. Zostaną wyświetlone pliki z wybranego zakresu czasu. Po kliknięciu na plik na dole menu zostanie wyświetlona informacja o czasie nagrań.
  • Page 70 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA Drugim sposobem kopiowania nagrań jest wybranie z MENU GŁÓWNE ikony KOPIA Wybór spowoduje wyświetlenie okna z wykrytymi urządzeń przeznaczonych do wykonywania kopii danych. Należy podłączyć urządzenie do portu USB i nacisnąć przycisk WYKRYJ. Jeśli urządzenie zostanie rozpoznane pojawi się...
  • Page 71 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 MENU REJESTRATORA WYBÓR CZASU NAGRAŃ TYP NAGRAŃ KANAŁ WYBÓR AVI KASOWANIE WYBORU WYBIERZ PLIKI ROZPOCZNIJ KOPIOWANIE LISTA PLIKÓW Okno KOPIUJ umożliwia wybór nagrań do skopiowania. Istnieje możliwość filtrowania nagrań po :  czasie dokonania nagrań ...
  • Page 72 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJSTRATORA 4.5 Ustawienie języka polskiego Przedstawiona procedura pokazuje w jaki sposób ustawić jeżyk polski w menu rejestratora. 1. Naciśnij lewy przycisk myszki na ikonie w lewym dolnym rogu ekranu. 2. Zaloguj się do NVRa podając właściwe hasło dla użytkownika mającego uprawnienia zmiany ustawień...
  • Page 73 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 MENU REJESTRATORA 3. W wyświetlonym menu wybierz ikonę z lewej strony górnego rzędu 5. Rozwiń w siódmej od góry pozycji listę wyboru i wybierz w niej język polski. AAT Holding S.A., wszystkie prawa zastrzeżone...
  • Page 74 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 Instrukcja obsługi (skrócona) wer.1.1 MENU REJSTRATORA 6. Naciśnij pierwszy z prawej przycisk w dolnym rzędzie przycisków 7. W wyświetlonym oknie naciśnij lewy przycisk. Rejestrator po restarcie dokona zmiany języka. Szczegółowe informacje na temat konfiguracji obsługi oraz instalacji rejestratorów dostępne w pełnej wersji instrukcji obsługi znajdującej się...
  • Page 75 NVR-3404POE, NVR-3408POE,NVR-3408POE-H2, NVR-3416 wer.1.1 NOTATKI AAT Holding S.A., wszystkie prawa zastrzeżone...
  • Page 76 2015-04-30 MB MK AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
