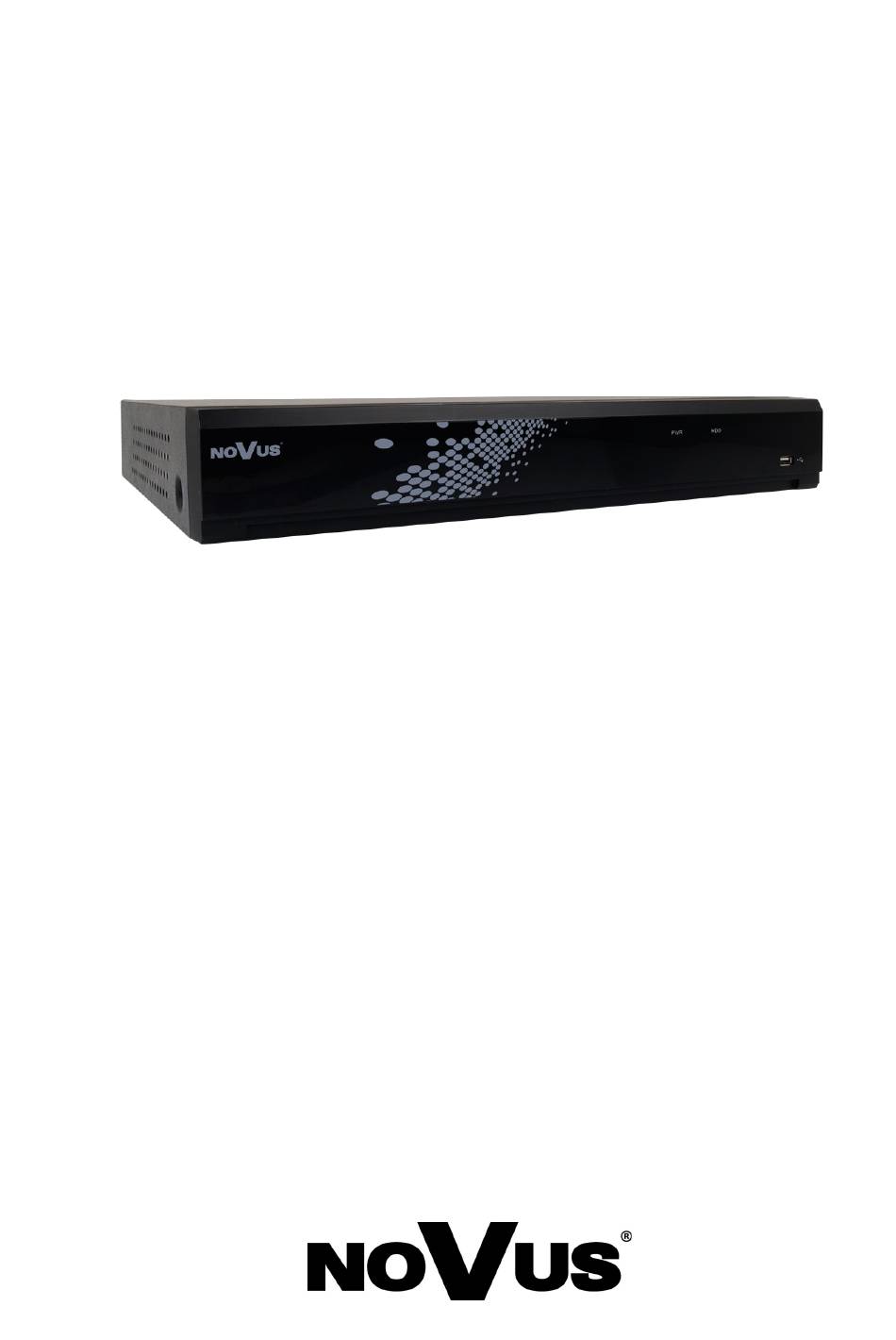

  • Page 1 Q u i c k s t a r t g u i d e NVR-4408P8-H1/F-II...
  • Page 2 NVR-4408P8-H1/F-II Quick start guide version 1.1 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS NVRs may decrease video quality.

  • Page 4: Foreword Information

    • User friendly multi-lingual OSD • IR remote controller and PC mouse included The list of recommended hard disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab. Functions depend on connected camera model.
  • Page 5 Disappearance, Face Detection, Pedestrian Detection, Cross Counting, Sound detection ** The list of recommended hard disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab. Functions depend on connected camera model.
  • Page 6 NVR-4408P8-H1/F-II Quick start guide version 1.1 FOREWORD INFORMATION Network 1 x Ethernet - RJ-45 interface, 10/100/1000 Mbit/s Network Interface 8 x Ethernet PoE - RJ-45 interface, 10/100 Mbit/s s HTTP, TCP/IP, IPv4/v6, HTTPS, FTP, DHCP, DNS, DDNS, NTP, Network Protocols Support...

  • Page 7: Starting The Device

    NVR-4408P8-H1/F-II Quick start guide version 1.1 STARTING THE DEVICE STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. 1. POWER DC: Power supply connector for 48V adapter 2. POWER SW: Power switch 3. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector) 4.
  • Page 8 NVR-4408P8-H1/F-II Quick start guide version 1.1 STARTING THE DEVICE NVRs support 1 x 3,5" SATA HDD. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder. Before staring the process make sure the power supply is not connected.
  • Page 9 NVR-4408P8-H1/F-II Quick start guide version 1.1 STARTING THE DEVICE Turn the NVR aside holding HDD. Screw it tightly to the bottom. Put the top cover on the NVR and screw it back. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 10 Recorders with built-in PoE switches use a different address from the cameras connected via the built-in switch and another to connect to a device connected via the LAN port. Connecting Novus 4000 serie IP camera to PoE port results adding it to the list automatically (if camera password is default).
  • Page 11 NVR-4408P8-H1/F-II Quick start guide version 1.1 STARTING THE DEVICE ROUTER CAMERAS POE IP CAMERAS INTERNET WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 12 NVR-4408P8-H1/F-II Quick start guide version 1.1 STARTING THE DEVICE 4. Use routers with firewall function and make sure it is enabled and properly configured. 5. It is recommended to change the default network communication port numbers of used devices if there is such possibility.
  • Page 13 3. NVR OPERATING 3.1. Control NVR-4408P8-H1/F-II recorder can be controlled using IR remote controller or USB mouse. 3.1.1. Controlling via IR remote controller IR remote controller is included with NVR. IR range depends on battery status and may vary between a few and several meters.
  • Page 14 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING 3.2. First Launch Wizard 3.2.1. Language selection and creating password To start the unit connect the power cable to DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 60 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 15 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING The next step is to log in using the created user data. The Password button switch to login window using defined password. The Pattern window switch back to previous window. After authentication the First Launch Wizard opens.
  • Page 16 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING 3.3. Frist Launch Wizard The first launch wizard provides a quick way to configure basic NVR settings. When the Start Wizard will be pressed, subsequent sections of the wizard will appear. The Next and Previous buttons allow to toggle between consecutive sections. The Cancel button exits the wizard without saving any changes.
  • Page 17 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING This section contains basic network settings: DHCP - enable network settings retrieval from a DHCP server. IP Address - network address of the recorder in the local IPv4 network. Subnet Mask - number dividing in IP address the network part in IPv4 network.
  • Page 18 The section allows for adding IP cameras to the NVR. All channels are in automatic PoE mode by default. It means that connecting Novus 4000 serie IP camera to PoE port add it automatically to the list (camera has to have default password).
  • Page 19 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING To add cameras from an external network or cameras connected to NVR PoE ports from other series switch the channel (or channels) to manual mode. Than the Search button starts searching for IP cameras.
  • Page 20 Port - communication port with the camera (i.e. 80, 9988). Protocol - communication protocol with the camera: Private - connecting protocol with Novus 4000 serie IP cameras. Onvif - connecting protocol with other Onvif cameras. Custom - user-defined protocols, i.e. RTSP connection.
  • Page 21 After switch at least one channel to Manual Mode, cameras can be searched in external network using Search button. Caution! Screen below doesn’t search cameras in internal network (PoE ports). Novus 4000 serie cameras IP connected to PoE ports are added automatically. Other cameras connected to PoE ports require to enter IP settings manually.
  • Page 22 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 4000 IP cameras are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 23 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING The Search button starts researching IP cameras in external network. The Default Password button allows to set default user name and password for each protocol connection type. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 24 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING There can be bound following icons in the right part of the wizzard window: - Adding a single camera. The Add IP Camera window from the previous page appears - Deleting a single camera - Editing added camera parameters.
  • Page 25 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING Overwrite - the default Auto setting cause recordings overwriting from the oldest when there is no free space on HDDs. When overwriting is OFF, the NVR will stop recording when the disc is full. It is also possible to set the time after which recordings will be overwritten: 1 day, 3 days, 7 days, 14 days, 30 days, 60 days and 90 days.
  • Page 26 NVR-4408P8-H1/F-II Quick start guide version 1.1 NVR OPERATING Caution! P2P service provided third party company. SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. isn’t responsible for P2P service maintenance. 3.3.7. Wizard Summary Last wizard screen displays summary of the parameters. User can select Don’t show this window next time to stop displaying wizard while another NVR restart.

  • Page 27: Main Screen

    NVR-4408P8-H1/F-II Quick start guide version 1.1 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar.
  • Page 28 NVR-4408P8-H1/F-II Quick start guide version 1.1 MAIN SCREEN - Start sequence display. - Start playback mode. Click on triangle mark to start quick playback recent recordings (5sec. - 5min). - Switches on/off audio, change audio level, mute. - Switches the stream of all cameras, HD means main stream, SD means substream.
  • Page 29 NVR-4408P8-H1/F-II Quick start guide version 1.1 NOTES Note! The NVR displays main or substream depending on the display performance. If the main stream is chosen, some channels may not be displayed (depending on the available hardware resources and video streams). The message "Resource not enough" will appear in the place of the channel that cannot be displayed.
  • Page 30 NVR-4408P8-H1/F-II Quick start guide version 1.1 MAIN SCREEN The filter window allow to define what kind of events and which cameras appears in the pop-up window. The Statistics tab is used to indicate period (from 1 day to one year) to count AI events—face recognition, people detection, vehicles detection, zone violation by people or vehicles, crossing of the line by people or vehicles are to be counted.
  • Page 31 NVR-4408P8-H1/F-II Quick start guide version 1.1 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 32 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2021-07-06 PF...
