Page 1

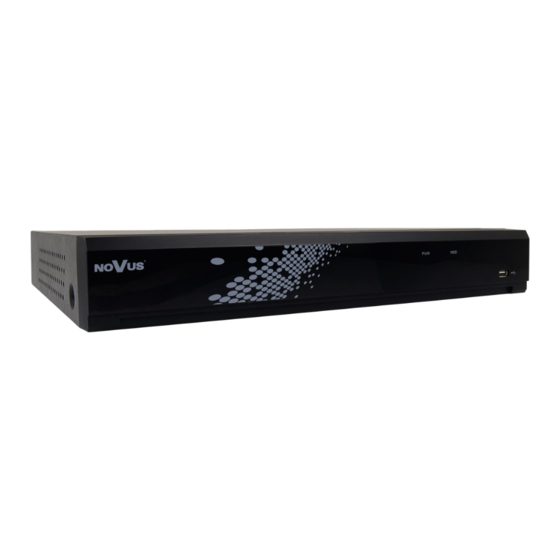

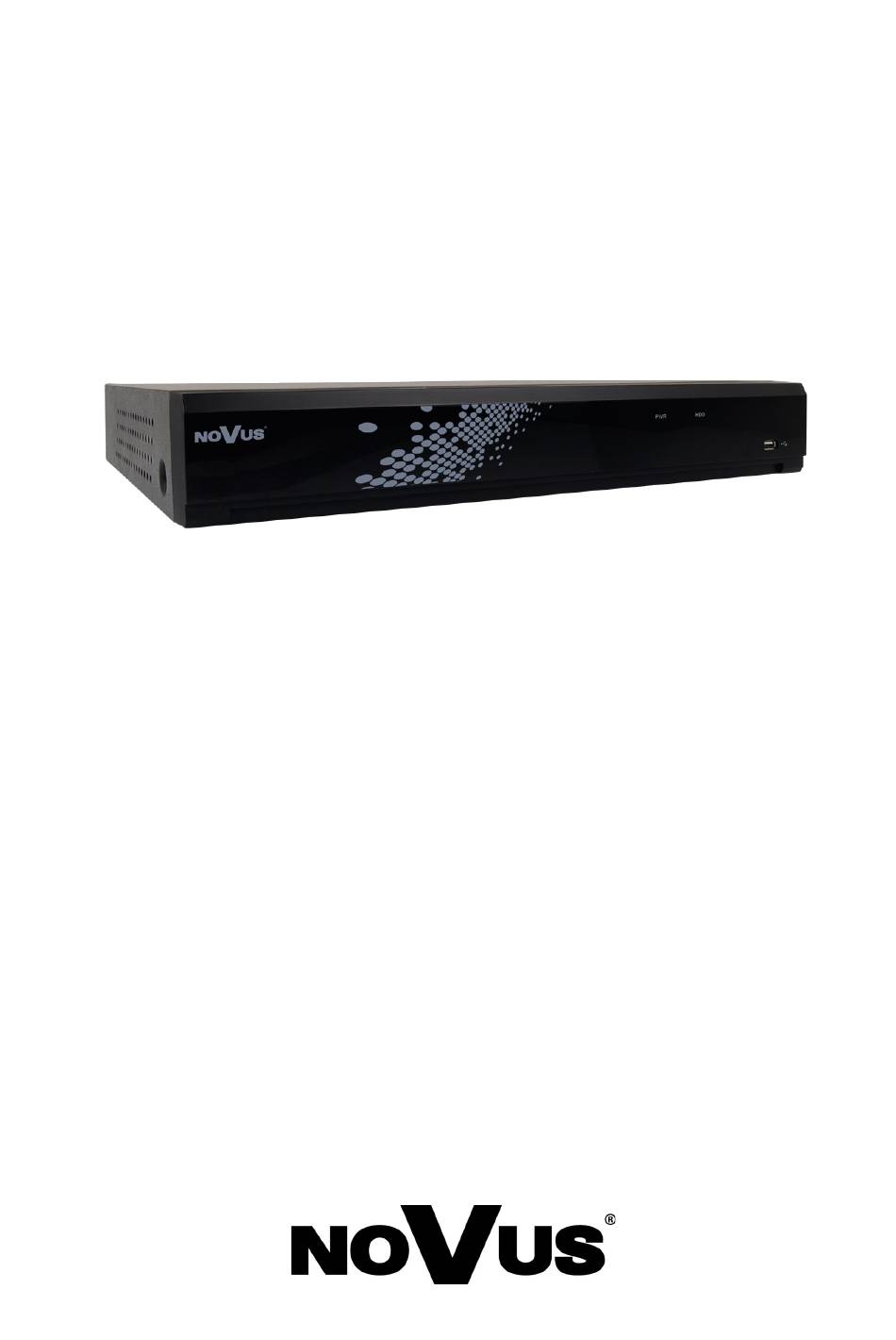

’s m a n u a l NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1...
Page 2
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2014/30/EC) and LVD (2014/35/EC) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EC.
Page 3
We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . The 4000 series NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest level of service. Connecting cameras from other manufacturers may decrease video quality and result limited functionality.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 TABLE OF CONTENTS INFORMACJE TABLE OF CONTENTS ..........................4 1. NVR OPERATING ..........................6 1.1. Controlling via IR remote controller ..................6 1.2. Controlling via USB mouse ......................6 2. FIRST LAUNCH WIZARD ........................7 2.1.
Page 5
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 TABLE OF CONTENTS 9.3.5. „Face Detection” (FD) Menu ....................52 9.3.6. „Cross Counting” (CC) Menu ....................54 9.3.7. „Intelligent Analysis” - report on crossing menu ..............56 9.3.8. Schedule of intelligent functions .................... 57 9.4.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATING 1. NVR OPERATING 1.1. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2. FIRST LAUNCH WIZARD 2.1. Language selection and creating password When the recorder is started for the first time, a screen will appear where the user will be prompted to set the administrator account name and password.
Page 8
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD In the next screen you must log in using the created user data. You can log in using a password or pattern. Press Login to confirm. The Device ID option is not used. Leave it unchanged.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2.2. Network Settings Network settings screen is shown below. DHCP - In the DHCP mode, the router automatically assigns IP address to NVR IP Address - network address of the NVR Subnet Mask - number dividing subnetworks.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2.3. Time and date settings Screen contains time and date settings. • Date/Time tab Date - select day from calendar Time - current NVR time Date Format - select the date format MM/DD/YY, YY-MM-DD, DD/MM/YY.
(this also applies to P2P services). To add cameras from an external network or a camera connected to PoE ports, but other than NOVUS 2000 series, at least the one NVR channel should be switched to manual mode. To do this, select channel and press the button to go to the edit window.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2.5. Adding cameras to the NVR without PoE functionality At this stage it is possible to add IP cameras to the recorder. To add a camera select the desired one in the list on the left, and then press the button.
Port - communication port with the camera (eg 80 for the Onvif protocol) Protocol - protocol of communication with the camera Private - a communication protocol dedicated to NOVUS 2000 series IP cameras Onvif - communication protocol with other Onvif cameras...
Page 14
Note! The recorder does not search for cameras in the internal network, i.e. connected to PoE ports. NOVUS 2000 Series IP cameras connected to PoE ports will be added automatically. Cameras from other series require manual input of network parameters, as in the case of cameras from the external network.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2.7. The “Add IP Camera” window After pressing the add camera button , the following window will be displayed. In the upper part of the window you can see a list of found cameras. Adding a camera boils down to selecting it with the left mouse button on the list.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARD 2.8. Hard drives The next screen of the wizard displays a list of disks connected to the recorder. The list includes both disks installed inside the recorder as well as disks present in the NV-5000EST-H4 HDD rack (if it is connected to the recorder).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 FIRST LAUNCH WIZARDFIRST LAUNCH WIZARD 2.9. Monitor output resolution This screen allows to select the resolution of monitor outputs. Following resolutions are supported: for HDMI output: 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080, 2560x1440, 3840x2160. For VGA output: up to 1920x1080.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAIN SCREEN 3. MAIN SCREEN After initialization process and wizard, main screen is displayed. Move cursor to bottom of the screen to display menu bar. Press the button then press Setup to display main menu. Log in using the created username and password.
Page 19
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAIN SCREEN - Turn on audio, change the sound level, mute - Switches the stream of all cameras, HD means main stream, SD means substream Note! By default, the NVR in division mode displays substreams for all channels. After selecting the main stream, depending on the available hardware resources, some channels may not be displayed.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS 4. PLAYBACK OF RECORDINGS To start the recordings search, select Search from the menu bar. The playback window will open with the the last viewed (or selected) camera in "live" mode.
Page 21
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS Date - displays the calendar. The days with recordings are underlined in red. After selecting the day, the channel list will be limited to those that have recordings. Search type - selects all types of recordings.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS - Audio on / off. Adjusting the volume level. - determines the range of the timeline. The timeline covers a range of 24 hours, 2 hours, 1 hour or 30 minutes.
Page 23
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS IO - recordings triggered by the activation of the alarm input. PID - recordings triggered by the event of intelligent analysis - perimeter intrusion detection. LCD - recordings triggered by an intelligent analysis event - line crossing detection.
Page 24
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS Displays a list of events as a list of files. The list contains only the channel number and start time of the file. Displays a list of events as a detailed list of files. The list includes the channel number, event type, date, start time, end time, file size and allows you to enable the lock, ie protect the file against overwriting.
Page 25
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS - Exporting selected recordings - Playing selected files Navigation buttons: - Displays the video window in full-screen mode. - Reverse playback (x2 x4 x8 x16) - Play forward in slow motion (x1/2, x1/4, x1/8, x1/16) - Starting playback.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS 4.3. Playback - „Sub-periods” tab Playing Sub-periods means playing recordings from one camera but several periods of time simultaneously. You can choose from 1 to 8 chapters. Search Number of...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 PLAYBACK OF RECORDINGS Channels selection - selection of channels for playback. Channels that do not have recordings have been grayed out. Navigation buttons: - Displays the video window in full-screen mode. - Reverse playback (x2 x4 x8 x16) - Play forward in slow motion (x1/2, x1/4, x1/8, x1/16) - Starting playback.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ARCHIVING AND EXPORTING RECORDS 5. ARCHIVING AND EXPORTING RECORDS The NVR’s provide many ways of exporting video recordings, enables to create of a backup copy of a recording groups. All the recordings can be copied to external media: an external hard disk connected via USB port or portable Flash memory.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ARCHIVING AND EXPORTING RECORDS 5.2. Export of recording files The second way to archive recordings is to export files. It is available in the Events playback mode. To use it, select the files of interest and then press the Backup button ("floppy disk" icon) to go to the Export window (described in chapter 5.3).
Page 30
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ARCHIVING AND EXPORTING RECORDS The Save button opens the Backup window. It allows to explore the directory tree located on the memory connected to the USB port. After connecting, refresh the list of devices. Then indicate the recording path.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ARCHIVING AND EXPORTING RECORDS 5.4. Playback of archived recordings Depending on the type of recordings, various programs for playback are used. Recordings in AVI or MP4 format can be played by popular video players, eg VLC media player. The RF file is the recorder's own format and requires the NHDR-5000 Viewer or NHDR-AHDPlayer to be played.
Page 32
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ARCHIVING AND EXPORTING RECORDS - Enable / disable audio - Displays / hides the list of recently played files - Removes the selected file from the playlist - Removes all files from the playlist...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAIN MENU 6. MAIN MENU To display the main menu, press the button on the menu bar and select Settings. Then log in using created username and password. The menu is shown below.
By default all channels of the recorder work in the PoE automatic mode. This means that connecting the NOVUS 2000 Series IP camera to the PoE port will automatically add it to the list. For this to happen, the camera must have a default login and password.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 CHANNEL SETTINGS 7.2. Channels - adding cameras to the NVR without PoE functionality The IP Channels menu allows you to add searched cameras. The search is carried out automatically, the list of found cameras can be refreshed by pressing the Search button.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 CHANNEL SETTINGS 7.3. Protocol Manage menu The NVR allows you to define your own communication protocol with the camera. The menu defines the path to the RTSP streams. Type - RTSP stream. Port - RTSP port (default 554) Path - template for the path to the main stream and sub stream.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 CHANNEL SETTINGS Channel - selection of the camera for editing parameters IR-CUT Mode - choice of camera operating mode. Available options: Auto, Color Mode, Black-White Mode IR-CUT Delay - setting the time delay between turning on/off IR illuminator and switching the camera operating mode.
NVR allows you to set 4 zones per channel in which the image will be masked. Note! The above settings can only be edited in the NOVUS 2000 series IP cameras. Channel - select the camera to set the privacy zone Enable privacy zones - enable / disable the function for the selected channel.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 RECORDING 8. RECORDING The Record menu allows to change the resolution, parameters and method of recording streams. The menu also includes a recording schedule, where you can choose the recording time. The Encode tab contains three panels with settings for the main, sub and mobile streams. The parameters of each stream can be configured independently.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 8.1. Recording schedule The section contains a graphical presentation of the periods in which video material is to be recorded. The table in the rows contains the days of the week. Columns contain hours. A single field corresponds to 30 minutes.
Page 42
Setup - displays video preview and allows configuration of the detection zone. Select the desired area in the image. The red rectangles indicate the area in which motion detection is active. Note! Editing the detection zone from the recorder is only possible in the NOVUS 2000 series IP cameras.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS Post recording - defines the active alarm time after its occurrence: 5s, 10s, 15s, 20s, 30s, 1min, 2min, 5min. It also determines the full-screen display time and alarm recording. Show message - displays the icon on the screen when motion detection occurs.
This menu allows configuration and management of advanced image analysis functions. The settings are changed in the IP camera. Note! The NVR’s supports intelligent image analysis functions only in NOVUS 2000 series IP cameras. 9.3.1. „Perimeter intrusion detection” (PID) Menu The menu allows to configure up to four detection zones.
Page 45
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS Rule number - selection of the zone to be set (1,2,3,4) Rule switch - activating selected zone Rule type - defines the direction of the movement of the object that will trigger the alarm event.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.2. „Line Crossing Detection” (LCD) Menu The menu allows to configure up to four lines of detection. An alarm event is generated when object crossing determined line, and its movement is carried out in a direction specific in the settings.
Page 47
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS To draw a line of detection, click the left mouse button on the preview window to the desired location and while holding down the button, drag the mouse. In the place where you want to end the line release the button.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.3. „Stationary Object Detection” (SOD) Menu The menu allows to configure up to four detection zones. An alarm event is generated when an object appears or disappears within a specific zone. Configuring zone parameters:...
Page 49
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS To draw a zone, click the left mouse button on the preview window at the desired location and drag the mouse - drawing the border zone starts. In the place where you want to end the border click again and go to the drawing next edge.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.4. „Pedestrian Detection” (PD) Menu This menu allows you to configure one detection zone. An alarm event is generated when a human figure is found in a particular zone. Configuring zone parameters:...
Page 51
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS To draw a zone, click the left mouse button on the preview window at the desired location and drag the mouse - drawing the border zone starts. In the place where you want to end the border click again and go to the drawing next edge.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.5. „Face Detection” (FD) Menu This menu allows you to configure one detection zone. An alarm event is generated when an object resembling a human face is identified in a specific zone.
Page 53
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS To draw a zone, click the left mouse button on the preview window at the desired location and drag the mouse - drawing the border zone starts. In the place where you want to end the border click again and go to the drawing next edge.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.6. „Cross Counting” (CC) Menu This menu allows you to configure one detection line. Crossing a line by a person or object is recorded in the "Intelligent Analysis” statistics. Configuring line parameters:...
Page 55
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS To draw a line of detection, click the left mouse button on the preview window to the desired location and while holding down the button, drag the mouse. At the place where the end of the line is to be, release the button.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.7. „Intelligent Analysis” - report on crossing menu The Alarm \ Intelligent \ Intelligent Analysis menu allows you to view a report containing summary information on crossings. Channel - select the camera to display the report...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.3.8. Schedule of intelligent functions The Alarm \ Intelligent \ Schedule menu contains a schedule, which is a graphical presentation off the periods in which recordings are made. The table in the rows contains the days of the week and columns contain hours.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 ALARMS 9.5. Exception The Alarm \ Exception menu contains reaction settings in the case of system alarms, i.e. lack of disk space, disk error and video loss. Event type - system event selection: no space on disk, disk error, video loss Switch - activates the reaction to a selected event.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS 10. NETWORK SETTINGS The recorder enables remote viewing, playback and configuration via the web. Network settings can be found in the Network menu. • The General sub-menu contains IP address settings.
Page 60
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS • The 3G sub-menu enables a network connection using compatible 3G modems. Enter APN, access number, username and password. The current list of compatible modems is available on the www.novuscctv.com/en website •...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS The QR code and P2P identifier can be found in the System \ Information menu or on the Information screen. 10.1. DDNS settings DDNS is a function that assigns a fixed domain name to a dynamic IP address. Before connecting, make sure that the port is not used or blocked.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS DDNS - enabling the DDNS function Server - selection of the DDNS server Domain - the name of the registered domain. User - username registered in the DDNS server. Password - user's password.
Page 63
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS • The Email Schedule sub-menu configures the schedule for sending emails. It contains a graphical presentation of the periods in which email messages are to be sent. The table in the rows contains the days, and columns contain hours. The single field corresponds to 30 minutes The schedule can be defined for: Motion detection - green color.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NETWORK SETTINGS 10.3. RTSP streaming The NVR’s enable sending RTSP streams with the image from IP cameras. The RTSP connection setup instruction is included in the Network \ General \ Port Configuration menu.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 HARD DISKS MANAGEMENT 11. HARD DISKS MANAGEMENT The "Disk" sub-menu displays on info about hard disk connected to the recorder. This list includes both disks installed inside the recorder as well as disks present in the NV-5000EST-H4 disk array (if it is connected).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 HARD DISKS MANAGEMENT The disk group, depending on the type of disk, contains disk groups for writing or redundant disk groups. A read / write disk can be assigned to a group of writing discs. A redundant disk can be assigned to a redundant disk group.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 SAVE PICTURES IN THE DROPBOX CLOUD 12. SAVE PICTURES IN THE DROPBOX CLOUD The Device / Cloud menu allows to set periodically or triggered detection, images saving on the Dropbox server. There is needed Internet connection and Dropbox account for that function.
Page 69
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 SAVE PICTURES IN THE DROPBOX CLOUD The activation link route to the Dropbox web page. The site ask to log in to the previously created account. Then, the window below will appear in the browser window. Enter the IP address of the recorder.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 SYSTEM SETTINGS 13. SYSTEM SETTINGS The System \ General \ General menu contains the basic settings: Device name - a specific name, edited by the user Device ID - ID required at login (default 00001) Language - OSD language selection (English, Polish, etc.).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 SYSTEM SETTINGS Date - choose a date from the calendar Time - sets current device time Date format - the format in which the date is displayed MM/DD/YY, RR-MM-DD, DD/MM/YY Time format - format in which time is displayed (12 hours, 24 hours) Time zone - selection of the time zone depending on the region The NVR allows time synchronization with the NTP server.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 USER ACCOUNT SETTINGS 14. USER ACCOUNT SETTINGS 14.1 User account management In the System \ Multi-User menu, the NVR allows to configure 7 users accounts (one administrator and 6 users with assigned rights).
Page 73
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 USER ACCOUNT SETTINGS Seq. Control - allows user to run sequences of cameras. Backup - enables selection of channels that can be archived by the user. Live - enables selection of channels that can be viewed live by the user, also required for RTSP preview.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAINTENANCE 15. MAINTENANCE 15.1 Event logs The System \ Maintenance \ Log menu allows to view the event logs. The log contains information about events, their types, date of occurrence. The user can filter the logs by selecting Type (All, System, Configuration, Alarm, Account, Recording, Storage), as well as selecting period.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAINTENANCE 15.3. Firmware upgrade The software update is available in the System \ Maintenance \ Upgrade menu. Pressing the Select file button will display the explorer window, which allows to select the update file.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAINTENANCE 15.4. Export / import settings Menu System / Maintenance / Parameter management allows saving the recorder configuration. Save settings - saves the file with the device configuration to the flash memory connected to the USB port.
Page 79
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAINTENANCE To update the camera firmware, click the Select file button. The File Explorer window appears. Next indicate the appropriate firmware file and press OK. Then select the camera to update on the camera’s list.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 MAINTENANCE 16.2. Restoring the IP camera's default settings The NVR allows to restore the default settings of the IP camera. The function is located in the System \ IP camera Maintain \ Load default menu.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 INFORMATION 17. INFORMATION The System \ Information \ Information menu contains gemeral system information such as device name, model, software version, IP address, MAC address, P2P ID, QR code with P2P communication device number.
Mainstream - information about the resolution, fps, bitrate of the main stream. Substream - information about the resolution, fps, bitrate of the sub stream Mobilestream - information about resolution, fps, bitrate of mobile stream (applies to Novus IP 2000 series cameras) Motion detection - information whether the recorder supports motion detection settings in the camera.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 CONTROL OF PTZ CAMERAS 17.3. Network information The System \ Information \ Network state menu contains a summary list of network parameters of the recorder. 18. CONTROL OF PTZ CAMERAS The NVR’s allow to control PTZ cameras as well as motor zoom. To open the control window, press the left mouse button on the video window with the PTZ camera to display the channel menu.
Page 84
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 CONTROL OF PTZ CAMERAS The Preset panel allows the user define presets in the camera. Adds the preset Removes the preset Calls the preset No. - allows to select the preset number Time - determines the time of observation of a preset during the cruise...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER 19. NVR OPERATION BY WEB BROWSER The recorder enables connection via the Internet Explorer web browser. Note! The first start of the NVR must be done locally. It is not possible to create an administrator password during first start using a web browser.
Page 86
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER After completing the installation, please run the web browser and re-enter the IP address of the device. If the browser asks for permission to run the "RSVideo.ocv" plug-in, you should agree and refresh the web page.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER 19.3. Login to the web applet After correctly installing the plugin and entering the device address, a login window should be displayed. Enter the User Name and Password in the appropriate fields and press Login to start the device applet.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER 19.4. Live Preview window After logging in, the "Live" window will be displayed, as shown below. Expanding the Image settings and channel list Stream selection PTZ panel Menu bar...
Page 89
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER - Turns off displaying of video channels in the preview window - Displays the image in its original proportions - Fits the image to the video window - Turns on display in full-screen mode...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER 19.5. Playback window Pressing the "Playback" button switch to the recordings playback panel. The NVR enables remote playback of up to 4 main streams, or all channels for sub streams.
Page 91
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER The navigation buttons bar is shown below. - Playing recordings \ pause - Stop playback - Play frame by frame - Recording a clip - Screenshot - Downloading video files...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 NVR OPERATION BY WEB BROWSER 19.6. Recording a video clip In "live" mode and during playback, pressing the button starts recording a video clip. Pressing this button again completes the creation of the video clip. The write path and file format (h264, avi, mp4) is set in the Local Settings tab.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 user’s manual ver. 1.0 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ NVR OPERATION BY WEB BROWSER Mark the checkboxes corresponding to the period to be downloaded. Then press Start download button. The Status column will display information about the percentage of download progress, when the download was completed, or whether the file was downloaded.
Page 95
ż y t k o w a n i a NVR-4204P4-H1 NVR-4308P8-H1 NVR-4116-H1...
Page 96
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2014/30/UE. Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 97
Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory serii 4000 dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom usług. Podłączenie kamer innych producentów może skutkować obniżeniem jakości obrazu oraz ograniczeniem funkcjonalności.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 SPIS TREŚCI INFORMACJE SPIS TREŚCI ............................... 4 1. OBSŁUGA REJESTRATORA ........................ 6 1.1. Sterowanie za pomocą pilota zdalnego sterowania ..............6 1.2. Sterowanie za pomocą myszy USB ..................... 6 2. KREATOR PIERWSZEGO URUCHOMIENIA ..................7 2.1.
Page 99
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 SPIS TREŚCI 9.3.5. Menu Twarz (RT) - rozpoznawanie twarzy ................52 9.3.6. Menu Zliczane ZP - zliczanie przekroczeń linii ..............54 9.3.7. Raport przekroczeń ......................... 56 9.3.8. Harmonogram nagrań inteligentnej analizy ................57 9.4.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA 1. OBSŁUGA REJESTRATORA 1.1. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Pilot zasilany jest dwoma bateriami AAA.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2. KREATOR PIERWSZEGO URUCHOMIENIA 2.1. Wybór języka i tworzenie hasła dostępu Po pierwszym uruchomieniu rejestratora zostanie wyświetlony ekran, na którym użytkownik zostanie poproszony o ustawienie nazwy i hasła konta administratora. Lista wyboru w polu Language/Język umożliwia wybranie preferowanego języka.
Page 102
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA Na następnym ekranie należy się zalogować, wykorzystując utworzone dane użytkownika. Można zalogować się przez pomocy hasła lub wzoru. Naciśnięcie Login potwierdza. Opcja ID urządzenia jest niewykorzystywana. Należy pozostawić ją bez zmian.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.2. Ustawienia sieciowe Ekran zawiera podstawowe ustawienia sieciowe. DHCP - włączenie pobierania ustawień sieciowych z serwera DHCP Adres IP - adres sieciowy rejestratora w sieci zewnętrznej Maska podsieci - liczba służąca do wyodrębnienia w adresie IP części będącej adresem podsieci Brama - adres routera za pośrednictwem którego następuje połączenie z Internetem...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.3. Ustawienia daty i czasu Ekran umożliwia ustawienie daty i czasu w rejestratorze. • Zakładka Data i czas: Data - wybór daty z kalendarza Czas - aktualny czas urządzenia Format daty - ustawia format wyświetlania daty (DD/MM/RR, MM/DD/DD, RR-MM-DD) Format czasu - ustawia format wyświetlania czasu (12 / 24 godzinny)
Uwaga! Kamery dołączone do portów PoE nie są widoczne ani dostępne z sieci zewnętrznej (dotyczy to także usługi P2P) Aby dodać kamery z sieci zewnętrznej lub kamery podłączone do portów PoE, ale inne niż NOVUS serii 2000, co najmniej jeden kanał rejestratora należy przełączyć w tryb manualny. W tym celu, przy wybranym kanale, należy nacisnąć...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.5. Dodawanie kamer do rejestratora bez funkcjonalności PoE Na tym etapie możliwe jest dodanie kamer IP do rejestratora. Aby dodać kamery należy zaznaczyć wybrane z nich na liście po lewej, a następnie nacisnąć przycisk .
Port - port komunikacji z kamerą (np. 80 dla protokołu Onvif) Protokół - protokół komunikacji z kamerą Prywatny - protokół komunikacji dedykowany do kamer IP NOVUS serii 2000 Onvif - protokół komunikacji z innymi kamerami Onvif Custom - własne protokoły komunikacji, wykorzystywane np. do połączenia z RTSP Nazwa użytkownika - nazwa użytkownika kamery IP...
Page 108
Uwaga! Rejestrator nie wyszukuje kamer w sieci wewnętrznej, tj. podłączonych do portów PoE. Kamery IP NOVUS serii 2000 podłączone do portów PoE zostaną dodane automatycznie. Kamery z innych serii wymagają ręcznego wprowadzenia parametrów sieciowych, tak jak w przypadku kamer z sieci zewnętrznej.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.7. Okno „Dodaj Kamerę IP” Po naciśnięciu przycisku dodawania kamery , zostanie wyświetlone kolejne okno. W górnej części okna jest widoczna lista wyszukanych kamer. Dodanie kamery sprowadza się do zaznaczenia jej lewym przyciskiem myszy na liście.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.8. Dyski twarde Następny ekran kreatora wyświetla listę dysków podpiętych do rejestratora. Lista obejmuje zarówno dyski zainstalowane wewnątrz rejestratora jak również dyski obecne w macierzy dyskowej NV-5000EST-H4 (o ile jest ona podłączona do rejestratora).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 KREATOR PIERWSZEGO URUCHOMIENIA 2.9. Rozdzielczość monitora Ekran umożliwia wybór rozdzielczości wyjścia monitorowego. Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080, 2560x1440, 3840x2160. Wyjście VGA obsługuje rozdzielczości do 1920x1080. Uwaga! Rozdzielczość obrazu na wyjściach HDMI i VGA podczas pierwszego uruchomienia to 1280x1024 Po wyborze rozdzielczości należy nacisnąć...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 EKRAN GŁÓWNY 3. EKRAN GŁÓWNY Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Przesunięcie kursora myszy do dołu ekranu wyświetla pasek menu. W celu wyświetlenia menu w rejestratorze należy nacisnąć przycisk a następnie wybrać...
Page 113
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 EKRAN GŁÓWNY - Włączenie odtwarzania dźwięku, zmiana poziomu dźwięku, wyciszenie - Przełączanie typu strumienia dla wszystkich kamer: HD - strumień główny, SD - strumień pomocniczy Uwaga! Domyślnie rejestrator wyświetla w podziałach strumienie pomocnicze dla wszystkich kanałów.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ 4. ODTWARZANIE NAGRAŃ Aby uruchomić tryb wyszukiwania nagrań do odtworzenia należy z paska menu wybrać opcję Szukaj. Otworzy się okno odtwarzania z gotowymi do odtworzenia nagraniami, z ostatnio oglądanej kamery w trybie „na żywo”.
Page 115
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ Szukaj wg daty - wyświetla kalendarz. Dni, z których rejestrator posiada nagrania są podkreślone na czerwono. Po wybraniu dnia, lista kanałów zostanie zawężona do tych, które posiadają nagrania. Wyszukaj - zaznacza wszystkie typy nagrań.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ - Włączenie / wyłączenie audio. Regulacja poziomu głośności. - określa zakres osi czasu. Oś czasu obejmuje zakres 24 godziny, 2 godziny, 1 godzina lub 30 minut. Przełączenie zakresu podczas odtwarzania powoduje wyświetlenie odpowiedniego zakresu nagrań. Obecnie odtwarzany moment staje się...
Page 117
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ Det. Ruchu - nagrania wywołane detekcją ruchu. Wej. Alarm - nagrania wywołane aktywacją wejścia alarmowego. Strefa (DNS) - nagrania wywołane zdarzeniem inteligentnej analizy - detekcją naruszenia strefy. Linia (DPL) - nagrania wywołane zdarzeniem inteligentnej analizy - detekcją przekroczenia linii.
Page 118
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ Wyświetla listę zdarzeń w postaci listy plików. Lista zawiera jedynie nr kanału i godzinę rozpoczęcia pliku Wyświetla listę zdarzeń w postaci szczegółowej listy plików. Lista zawiera nr kanału, typ zdarzenia, datę, czas rozpoczęcia, czas zakończenia, rozmiar pliku i umożliwia włączyć blokadę...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ODTWARZANIE NAGRAŃ 4.3. Odtwarzanie - Rozdziały Odtwarzanie Rozdziałów oznacza odtwarzanie nagrań z jednej kamery ale kilku okresów czasu jednocześnie. Można wybrać od 1 do 8 rozdziałów. Wyszukiwanie Liczba rozdziałów Typ nagrań Rodzaj strumienia Wybór kanału...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ARCHIWIZACJA I EKSPORTOWANIE NAGRAŃ 5. ARCHIWIZACJA I EKSPORTOWANIE NAGRAŃ Rejestratory zapewniają wiele możliwości kopiowania nagrań wideo, umożliwiając tworząc stworzenie kopii zapasowej danej partii nagrań. Zarejestrowane materiały mogą być kopiowane na zewnętrzne nośniki: na zewnętrzny dysk twardy podłączony poprzez port USB oraz przenośne pamięci typu Flash.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ARCHIWIZACJA I EKSPORTOWANIE NAGRAŃ 5.2. Eksport plików nagrań Drugim sposobem archiwizacji nagrań jest eksport plików. Jest on dostępny w trybie Zdarzenia. Aby z niego skorzystać należy zaznaczyć interesujące pliki a następnie nacisnąć ikonę „Dyskietki” aby przejść...
Page 124
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ARCHIWIZACJA I EKSPORTOWANIE NAGRAŃ Naciśnięcie Zapisz otwiera okno Eksportowania nagrań. Okno umożliwia eksplorację drzewa katalogów znajdującego się na pamięci podłączonej do portu USB. Po podłączeniu należy odświeżyć listę urządzeń. Następnie wskazać ścieżkę zapisu. Użytkownik może również...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ARCHIWIZACJA I EKSPORTOWANIE NAGRAŃ 5.4. Odtwarzanie zarchiwizowanych nagrań W zależności od typu nagrań, stosuje się różne programy do odtwarzania. Nagrania w formacie AVI lub MP4 mogą być odtwarzanie popularnymi odtwarzaczami wideo np. VLC media player. Plik RF jest formatem własnym rejestratora i wymaga do odtworzenia aplikacji NHDR-5000 Viewer lub...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 MENU GŁÓWNE 6. MENU GŁÓWNE W celu wyświetlenia menu głównego należy nacisnąć przycisk na pasku menu i wybrać Ustawienia. Następnie należy zalogować się przy pomocy utworzonego użytkownika i hasła. Menu zostało przedstawione poniżej.
7.1. Kanały - dodawanie kamer do rejestratora z funkcjonalnością PoE Domyślnie wszystkie kanały rejestratora pracują w trybie automatycznym PoE. Oznacza to, że podłączenie kamery IP NOVUS serii 2000 do portu PoE spowoduje automatyczne dodanie jej do listy. Aby tak się stało kamera musi posiadać domyślne login i hasło.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA KANAŁÓW 7.2. Kanały - dodawanie kamer do rejestratora bez funkcjonalności PoE Menu Kanały IP umożliwia dodanie wyszukanych kamer. Wyszukiwanie odbywa się automatycznie, listę znalezionych kamer można odświeżyć naciskając przycisk Szukaj. Aby dodać kamerę lub kamery do rejestratora należy zaznaczyć je na liście, a następnie nacisnąć...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA KANAŁÓW 7.3. Menu Własny Protokół Rejestrator umożliwia zdefiniowanie własnego protokołu komunikacji z kamerą. Menu umożliwia definicję ścieżki dostępu do strumieni RTSP. Rodzaj - strumień RTSP. Port - port RTSP (domyślnie 554) Ścieżka - szablon ścieżki dostępu do strumienia głównego i pomocniczego.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA KANAŁÓW Kanał - wybór kamery do edycji parametrów Filtr IR - wybór trybu pracy kamery. Dostępnie opcje: Automatyczny, Kolorowy, Czarno-biały Opóźnienie - ustawianie czasu zwłoki pomiędzy włączeniem / wyłączeniem oświetlacza IR a przełączeniem trybu pracy kamery.
Menu Kanały \ Strefy prywatności zawiera ustawienia stref prywatności wyłączonych z monitoringu. Rejestrator pozwala na ustawienie 4 stref na kanał, w których obraz będzie maskowany. Uwaga! Edycja powyższych ustawień jest możliwa jedynie w kamerach IP NOVUS serii 2000. Kanał - wybór kamery do ustawienia strefy prywatności Włącz strefy prywatności - włącza/wyłącza funkcję...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 NAGRYWANIE 8. NAGRYWANIE Menu Nagrywanie umożliwia zmianę rozdzielczości, parametrów i sposobu rejestrowania strumieni. Menu zawiera również harmonogram nagrań, w którym można dokonać wyboru czasu rejestracji. W zakładce Strumienie znajdują się trzy panele zawierające ustawienia dla strumieni: Głównego, Pomocniczego, Dodatkowego.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 8.1. Harmonogram nagrywania Sekcja zawiera graficzną prezentację okresów, w których ma być rejestrowany materiał wideo. Tabela w wierszach zawiera dni tygodnia (Ndz.-Niedziela, Pon.-Poniedziałek, Wt.-Wtorek, Śr.-Środa, Czw.- Czwartek, Pt.-Piątek, Sob.-Sobota). W kolumnach znajdują się godziny. Pojedyncze pole odpowiada 30 minutom rejestracji.
Page 136
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Kanał - lista kanałów Włączenie - włączenie detekcji dla wybranej kamery Czułość - odpowiada rozmiarowi poruszających się obiektów generujących alarm. Im wyższa czułość tym mniejszy obiekt generuje detekcję. Ustawienia - wyświetla podgląd wideo i umożliwia konfigurację strefy detekcji. Należy zaznaczyć...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Post alarm - określa czas aktywnego alarmu po zakończeniu jego występowania: 5s, 10s, 15s, 20s, 30s, 1min, 2min, 5min. Określa również czas wyświetlania na pełnym ekranie i nagrywania alarmowego. Pokaż ikonę - wyświetlenie ikony na ekranie gdy nastąpi detekcja ruchu.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3. Inteligentna analiza Menu to umożliwia konfigurację i zarządzanie funkcjami zaawansowanej analizy obrazu. Zmiana ustawień odbywa się w kamerze IP. Uwaga! Rejestrator wspiera funkcje inteligentnej analizy obrazu wyłącznie w kamerach NOVUS serii 2000.
Page 139
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Numer reguły - wybór strefy (1,2,3,4) Włączenie - włączenie wybranej strefy Typ reguły - określa kierunek ruchu obiektu, który wywoła zdarzenie alarmowe. Aby narysować strefę, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i przeciągamy myszką...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.2. Menu Linia (DPL) - Detekcja przekroczenia linii Menu umożliwia konfigurację do czterech linii detekcji. Zdarzenie alarmowe jest generowane w momencie przekroczenia przez obiekt wyznaczonej linii, ruchem w określonym kierunku. Konfigurowanie parametrów detekcji przekroczenia linii Kanał...
Page 141
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Aby narysować linię detekcji, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i trzymając wciśnięty przycisk przeciągamy myszką. W miejscu, gdzie ma być koniec linii puszczamy przycisk. W analogiczny sposób rysujemy wszystkie potrzebne linie detekcji.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.3. Menu Obiekt (DWO) - zniknięcie lub pozostawienie obiektu Menu umożliwia konfigurację do czterech stref detekcji. Zdarzenie alarmowe jest generowane w momencie pojawienia się lub zniknięcia obiektu w określonej strefie. Konfigurowanie parametrów detekcji obiektu Kanał...
Page 143
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Aby narysować strefę, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i przeciągamy myszką - rozpoczyna się rysowanie granicy strefy. W miejscu, gdzie ma być koniec granicy klikamy ponownie i przechodzimy do rysowania kolejnej krawędzi. W analogiczny sposób rysujemy wszystkie potrzebne strefy.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.4. Menu Osoby (IO) - identyfikacja osób Menu umożliwia konfigurację jednej strefy detekcji. Zdarzenie alarmowe jest generowane momencie znalezienia się postaci ludzkiej w określonej strefie. Konfigurowanie parametrów detekcji obiektu Kanał - wybór kamery do edycji parametrów Włączenie - włączenie funkcji w wybranej kamerze...
Page 145
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Aby narysować strefę, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i przeciągamy myszką - rozpoczyna się rysowanie granicy strefy. W miejscu, gdzie ma być koniec granicy klikamy ponownie i przechodzimy do rysowania kolejnej krawędzi. W analogiczny sposób rysujemy wszystkie potrzebne strefy.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.5. Menu Twarz (RT) - rozpoznawanie twarzy Menu umożliwia konfigurację jednej strefy detekcji. Zdarzenie alarmowe jest generowane momencie zidentyfikowania obiektu przypominającego ludzką twarz, w określonej strefie. Konfigurowanie parametrów detekcji obiektu Kanał - wybór kamery do edycji parametrów Włączenie - włączenie funkcji w wybranej kamerze...
Page 147
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Aby narysować strefę, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i przeciągamy myszką - rozpoczyna się rysowanie granicy strefy. W miejscu, gdzie ma być koniec granicy klikamy ponownie i przechodzimy do rysowania kolejnej krawędzi. Strefa może mieć...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.6. Menu Zliczane ZP - zliczanie przekroczeń linii Menu umożliwia konfigurację jednej linii detekcji. Przekroczenie linii przez osobę lub obiekt jest zapisywane w „raportach”. Konfigurowanie parametrów zliczania Kanał - wybór kamery do edycji parametrów Włączenie - włączenie funkcji w wybranej kamerze...
Page 149
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY Aby narysować linię detekcji, klikamy lewym przyciskiem myszy na oknie podglądu w wybranym miejscu i trzymając wciśnięty przycisk przeciągamy myszką. W miejscu, gdzie ma być koniec linii puszczamy przycisk. Identyfikacja kierunku ruchu obiektu (istotne dla rozróżnienia w statystykach na wchodzących i wychodzących) jest w pionie określona na stałe i przebiega z dołu ku górze.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.3.8. Harmonogram nagrań inteligentnej analizy W menu Alarmy \ Inteligentna analiza \ Harmonogram znajduje się harmonogram, będący graficzną prezentacją okresów, w których ma być rejestrowany materiał wideo. Tabela w wierszach zawiera dni tygodnia (Ndz.-Niedziela, Pon.-Poniedziałek, Wt.-Wtorek, Śr.-Środa, Czw.-Czwartek, Pt.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ALARMY 9.5. Wyjątki systemowe Menu Alarmy \ Wyjątek zawiera ustawienia zawiera ustawienia reakcji w przypadku alarmów systemowych tj. braku przestrzeni na dysku, błędu dysku i utraty sygnału wideo z kamer. Typ zdarzeń - wybór zdarzenia systemowego: pełny dysk (brak przestrzeni na dysku), błąd dysku, utrata sygnału wideo.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE 10. USTAWIENIA SIECIOWE Rejestrator umożliwia zdalny podgląd, odtwarzanie oraz konfigurację przez sieć WWW. Ustawienia sieciowe znajdują się w menu Sieć. • Podmenu System zawiera opcje ustawienia adresów IP. Uwaga! Poprawne ustawienia adresu IP i maski sieciowej są niezbędnie do zdalnego połączenia z rejestratorem jak również...
Page 154
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE • Podmenu Modem 3G - umożliwia połączenie sieciowe z wykorzystaniem kompatybilnych modemów 3G. Należy wprowadzić APN, numer dostępu, użytkownika i hasło. Aktualna lista kompatybilnych modemów znajduje się na Stronie www.novuscctv.com •...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE Kod QR i identyfikator P2P znajdują się w menu System \ Informacje, lub na ekranie Informacje dostępnym po naciśnięciu ikony 10.1. Ustawienia DDNS DDNS jest funkcją przypisującą stałą nazwę domenową do dynamicznego adresu IP. Przed połączeniem należy upewnić...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE DDNS - włączenie funkcji DDNS Serwer - wybór serwera DDNS w którym zarejestrowana jest domena. Domena - nazwa zarejestrowanej domeny. Użytkownik - nazwa użytkownika zarejestrowana w serwerze DDNS. Hasło - hasło użytkownika.
Page 157
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE • Podmenu Harmonogram konfiguruje harmonogram wysyłania emaili. Zawiera on graficzną prezentację okresów, w których mają być wysyłane wiadomości email. Tabela w wierszach zawiera dni tygodnia (ND-Niedziela, PN-Poniedziałek, WT-Wtorek, ŚR-Środa, CZ- Czwartek, PT-Piątek, SO-Sobota). W kolumnach znajdują się godziny. Pojedyncze pole odpowiada 30 minutom Harmonogram można zdefiniować...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SIECIOWE 10.3. Strumieniowanie RTSP Rejestratory umożliwiają wysyłanie strumieni RTSP z obrazem z kamer IP. W menu Sieć \ System \ Porty jest zawarta „instrukcja” połączenia RTSP. Konfiguracja strumieniowania polega na wybraniu portu transmisji RTSP (zaleca się pozostawienie portu domyślnego 554).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE DYSKAMI TWARDYMI 11. ZARZĄDZANIE DYSKAMI TWARDYMI Ekran „Zarządzanie dyskami” wyświetla listę dysków podpiętych do rejestratora. Lista obejmuje zarówno dyski zainstalowane wewnątrz rejestratora jak również dyski obecne w macierzy dyskowej NV-5000EST-H4 (o ile jest ona podłączona).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE DYSKAMI TWARDYMI Grupa dysków w zależności od typu dysku zawiera grupy dysków do zapisu lub redundantne grupy dysków. Dysk do odczytu/zapisu można przypisać do grupy dysków do zapisu. Redundantny dysk można przypisać do redundantnej grupy dysków.
Page 161
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE DYSKAMI TWARDYMI Stan testu - wynik przeprowadzonego testu TEMP - określa temperaturę dysku twardego w stopniach Celsjusza Pełna Ocena - sumaryczna ocena kondycji dysku SMART Info - zawiera wszystkie atrybuty dysku i ich wartości...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZAPIS OBRAZÓW „W CHMURZE” DROPBOX 12. ZAPIS OBRAZÓW „W CHMURZE” DROPBOX Menu Urządzenia \ Chmura umożliwia ustawienie periodycznego bądź wywołanego detekcją, zapisywania obrazów na serwerze Dropbox. Aby funkcja działała poprawnie należy zapewnić rejestratorowi dostęp do sieci Internet oraz posiadać konto w serwisie Dropbox.
Page 163
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZAPIS OBRAZÓW „W CHMURZE” DROPBOX Link aktywacyjny kieruje do strony Dropbox. Strona poprosi o zalogowanie na wcześniej utworzone konto. Następnie w oknie przeglądarki zostanie wyświetlone okno jak poniżej. Należy wprowadzić adres IP rejestratora.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SYSTEMOWE 13. USTAWIENIA SYSTEMOWE Menu System \ System \ System zawiera podstawowe ustawienia: Nazwa urządzenia - specyficzna nazwa, edytowana przez użytkownika ID urządzenia - ID wymagane przy logowaniu (domyślnie 00001) Język - wybór języka OSD (english, polski itd.).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA SYSTEMOWE Data - wybór daty z kalendarza Czas - obecny czas urządzenia Format daty - format w którym wyświetlana jest data MM/DD/RR, RR-MM-DD, DD/MM/RR Format czasu - format w którym wyświetlany jest czas (12 godzin, 24 godziny) Strefa czasowa - wybór strefy czasowej z zależności od regionu...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA UŻYTKOWNIKÓW 14. USTAWIENIA UŻYTKOWNIKÓW 14.1 Zarządzanie kontami użytkowników W menu System \ Użytkownicy rejestrator umożliwia konfigurację 7 użytkowników (jeden administrator oraz 6 użytkowników z nadanymi prawami). Uwaga! Domyślny użytkownik to „admin”. Podczas pierwszego logowania użytkownik zostanie poproszony o utworzenie hasła dostępu.
Page 167
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 USTAWIENIA UŻYTKOWNIKÓW Sekwencja - umożliwia uruchomienie sekwencyjnego wyświetlania obrazów z kamer. Archiwizacja - zaznaczenie umożliwia wybór kanałów które mogą być archiwizowane przez użytkownika. Na żywo - zaznaczenie umożliwia wybór kanałów które mogą być podglądane na żywo przez użytkownika, wymagane również...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE 15. ZARZĄDZANIE 15.1 Dziennik zdarzeń - Logi Menu System \ Zarządzanie \ Logi umożliwia przeglądanie dziennika zdarzeń. Log zawiera informacje o zdarzeniach, ich typach, dacie wystąpienia. Użytkownik może filtrować dziennik na podstawie wybranego Typu (Wszystkie, System, Konfiguracja, Alarm, Konto, Nagrywanie, Dyski), jak również...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE 15.3. Aktualizacja oprogramowania Aktualizacja oprogramowania dostępna jest w menu System \ Zarządzanie \ Aktualizacja. Naciśnięcie przycisku Wybierz plik wyświetli okno eksploratora, który umożliwia wybranie pliku aktualizacji. Po wybraniu pliku firmware należy nacisnąć przycisk Ok, a następnie przycisk Aktualizacja.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE 15.4. Eksport / import ustawień Menu System / Zarządzanie / Eksport/Import ust. umożliwia zapis oraz wczytanie konfiguracji rejestratora. Eksport ustawień - Zapisuje plik z konfiguracją urządzenia na pamięci flash podłączonej do portu USB.
Page 173
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE Aby zaktualizować oprogramowanie kamery, należy kliknąć w przycisk Wybierz plik. Zostanie wyświetlone okno eksploratora plików. Należy wskazać odpowiedni plik firmware’u i nacisnąć OK. Następnie na liście kamer zaznaczyć kamerę do aktualizacji. Uwaga! Aktualizacja firmware kamer wymaga autoryzacji hasłem administratora.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 ZARZĄDZANIE 16.2. Przywracanie ustawień domyślnych kamery IP Rejestrator umożliwia przywrócenie ustawień domyślnych kamery IP. Funkcja znajduje się w menu System \ Zarządz. Kam. IP \ Ustaw. Domyślne. Uwaga! Ta opcja może być niedostępna dla niektórych typów/modeli kamer.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 INFORMACJE 17. INFORMACJE Menu System \ Informacje \ Informacje zawiera informacje systemowe takie jak nazwa urządzenia, model, wersje oprogramowania, adres IP, adres MAC, P2P ID, kod QR z numerem urządzenia do komunikacji P2P.
Główny - informacje o rozdzielczości, fps, bitrate głównego strumienia. Pomocniczy - informacje o rozdzielczości, fps, bitrate strumienia pomocniczego Dodatkowy - informacje o rozdzielczości, fps, bitrate trzeciego strumienia (dotyczy kamer Novus serii 2000) Detekcja ruchu - informacja czy rejestrator wspiera ustawienia detekcji ruchu w kamerze.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 STEROWANIE KAMERAMI PTZ 17.3. Informacje sieciowe Menu System \ Informacje \ Stan sieci zawiera zbiorcze zestawienie parametrów sieciowych rejestratora. 18. STEROWANIE KAMERAMI PTZ Rejestratory umożliwiają sterowanie kamerami obrotowymi jak również motor zoom. Aby otworzyć...
Page 178
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 STEROWANIE KAMERAMI PTZ W panelu Preset użytkownik może definiować presety w kamerze. Dodaje preset Usuwa preset Wywołuje preset Nr - umożliwia wybór numeru presetu Czas - określa czas obserwacji danego presetu podczas trasy obserwacji Zapisz - zapisuje utworzony preset Start trasy - uruchamia trasę...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ 19. OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ Rejestrator umożliwia obsługę poprzez przeglądarkę internetową Internet Explorer. Uwaga! Pierwsze uruchomienie rejestratora musi odbyć się lokalnie. Nie ma możliwości pierwszego utworzenia hasła administratora za pomocą przeglądarki WWW.
Page 180
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ Po zakończeniu instalacji proszę uruchomić przeglądarkę internetową i ponownie wprowadzić adres IP urządzenia. Jeśli przeglądarka zapyta o pozwolenie na uruchomienie wtyczki „RSVideo.ocv” należy wyrazić zgodę i odświeżyć stronę WWW.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ 19.3. Logowanie do apletu WWW Po poprawnym zainstalowaniu wtyczki i wprowadzeniu adresu urządzenia powinno zostać wyświetlone okno logowania. W odpowiednie pola należy wprowadzić Nazwę użytkownika i Hasło i nacisnąć Login aby uruchomić aplet urządzenia. Aplet jest dostępny w języku angielskim i polskim.
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ 19.4. Okno podglądu “Na żywo” Po zalogowaniu zostanie wyświetlone okno podglądu “Na żywo”, przedstawione poniżej. Rozwijanie listy Ustawienia obrazu i kanałów Wybór strumienia panel PTZ Pasek menu Lista kanałów Przyciski funkcyjne Okno podglądu...
Page 183
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ - Wyłącza wyświetlanie kanałów wideo w oknie podglądu - Wyświetla obraz w oryginalnych proporcjach - Dopasowuje obraz do okna wideo - Włącza wyświetlanie w trybie pełnoekranowym - Uruchamia nagrywanie klipu z danego kanału wideo...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ 19.5. Okno odtwarzania Naciśnięcie przycisku „Odtwarzanie” powoduje przejście do panelu odtwarzania nagrań. Rejestrator umożliwia zdalne odtwarzanie do 4 strumieni głównych, lub wszystkie kanały dla strumieni pomocniczych. Aby uruchomić odtwarzanie należy wybrać pożądany dzień na kalendarzu (dni, w których rejestrator zapisał...
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ 19.6. Nagrywanie klipu wideo W trybie „na żywo” i podczas odtwarzania naciśnięcie przycisku rozpoczyna nagrywanie klipu wideo. Ponowne naciśnięcie przycisku kończy tworzenie klipu wideo. Ścieżka zapisu i format pliku (h264, avi, mp4).
NVR-4204P4-H1, NVR-4308P8-H1, NVR-4116-H1 instrukcja użytkowania wer. 1.1 OBSŁUGA REJESTRATORA POPRZEZ PRZEGLĄDARKĘ INTERNETOWĄ Należy zaznaczyć pola odpowiadające okresowi, który ma zostać zapisany. Następnie należy nacisnąć Start download. W kolumnie Stan zostanie wyświetlona informacja o procentowym postępie pobierania, o ukończeniu pobierania, czy plik był pobierany. Ścieżka zapisu i format pliku (h264, avi, mp4).
