Summary of Contents for Novus NVR-5609

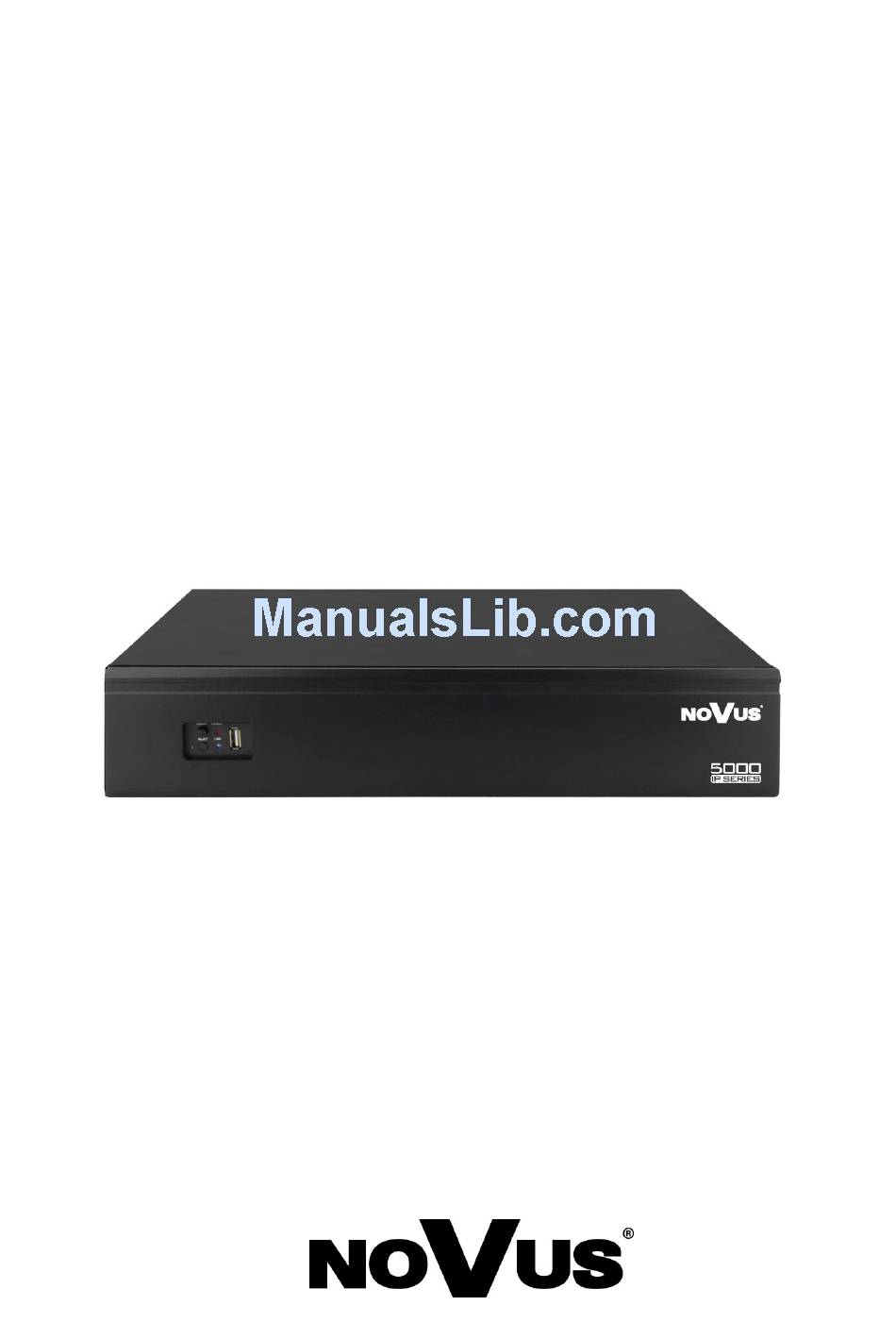

Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-5609 NVR-5625...
Page 3: Foreword Information
NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-5609 Video IP Cameras 9 channels at 2048 x 1536 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF, RTSP Supported Resolution max. 2592 x 1944 Compression H.264, MJPEG...
Page 4 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 FOREWORD INFORMATION NVR-5625 Video IP Cameras 25 channels at 1280 x 960 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF, RTSP Supported Resolution max. 2592 x 1944 Compression H.264, MJPEG Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2 monitors simultaneously)
Page 5 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test for each time whether required functions work correctly.
Page 6: Starting The Device
NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other rear panel elements. NVR-5609, NVR-5625 back panel POWER SW: NVR power switch, plug the power cord and turn this switch on. ALARM IN: Alarm input interface.
Page 7 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems resulting from using not recommended hard drives.
Page 8 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 STARTING THE DEVICE In the same way install HDD2 if necessary. Next install the top cover on the NVR and screw it back. 2.3. Connecting power adapter. Please connect provided DC 12V adaptor in the rear power port of the NVR like depicted below.
Page 9 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI (or DVI), VGA. For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x720 1280x1024, 1366x768, 1440x900, 1920x1080.
Page 10 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING Connecting USB devices NVR has 2 x USB 2.0 ports for external Flash memory, mouse connection and other USB compatible devices. 1 USB port is located at back panel and 1 USB port at front panel.
Page 11 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING 3.3. System operations To start NVR plug power cable and switch on power button. The power led turns on. After booting, the video output default to multi-window output mode. To manipulate or access menus of the NVR, you should log in first. Move cursor to the top or click...
Page 12 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
Page 13: Default Gateway
NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING Optionally if you are going to connect NVR to the Internet (for remote access, sending email, etc) set up DEFAULT GATEWAY, FIRST and SECOND DNS. You can alternatively check DHCP mode (DHCP server is required in this method in target network) then all settings will be set up automatically.
Page 14: Channel List
NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING VI. Press SEARCH button to display all cameras compatible with ONVIF protocol present in the network. After some time list of cameras appears (as shown below). To add required camera to the system TICK it on the available cameras list or select it (highlight) and use >>>...
Page 15 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR OPERATING VII. Next you have to fill user name and password for each camera that you add to the NVR. Please double click at CHANNEL LIST “A” or select required channel from the CHANNEL dropdown menu ”B”.
Page 16: Video Window
4. NVR MENU 4.1. Live monitoring Novus network video recorders features a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
Page 18: Playback Buttons
NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To start the PLAYBACK MENU click icon. Then following window appears: VIDEO PLAYBACK WINDOW CHANNEL SELECTION SEARCH BUTTON PLAYBACK GRAPH WITH BUTTONS RECORDING CALLENDAR 1. From the CHANNEL SELECT tick the channel which you want to search the recording, it will auto search the recording .
Page 19 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR MENU Description of playback buttons: Pause/Play: pause the current playback image. Stop: Stop the playing video. Slow: Slow down the playback speed. (there are: 1/2, 1/4, 1/8, 1/16 times) Fast: Accelerate playback. (there are: 2, 4, 8, 16 times) Snapshot: You can capture picture in any playback channel.
Page 20 NVR-5609, NVR-5625 User’s manual (Short) ver.1.0 NVR MENU 4.4. Changing the menu language When after NVR booting up the currently selected menu language is different than expected, to change it, please follow the steps below: Move mouse cursor to the top of the screen to display MENU BAR and select icon.
Page 22 2015-03-26 MM MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
Page 23 ł u g i (skrócona) NVR-5609 NVR-5625...
Page 24 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 25: Informacje Wstępne
NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-5609 Wideo Kamery IP 9 kanałów w rozdzielczości 2048 x 1536 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF, RTSP Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, MJPEG...
Page 26 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE NVR-5625 Wideo Kamery IP 25 kanałów w rozdzielczości 1280 x 960 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF, RTSP Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, MJPEG Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA (do 2 monitorów jednocześnie) Wsparcie dwustrumieniowości...
Page 27 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.
Page 28: Uruchamianie Urządzenia
NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-5609, NVR-5625 POWER SW: Włącznik zasilania rejestratora. ALARM IN: Interfejs wejść alarmowych. ALARM OUT: Interfejs wyjść alarmowych. DC 12V: Gniazdo podłączenia zasilana rejestratora 12VDC.
Page 29 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2. Instalacja dysków Rejestratory sieciowy umożliwia montaż 2 dysków wewnątrz UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
Page 30 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA W taki sam sposób należy zamontować drugi dysk. Po poprawnym podłączeniu dysku należy założyć osłonę i przykręcić śrubami. 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora.
Page 31 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI (lub DVI) i VGA. Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 800x600, 1024x768, 1280x720 1280x1024, 1366x768, 1440x900, 1920x1080. Po zmianie rozdzielczości należy zapisać zmianę ustawień przyciskiem OK w oknie potwierdzenia.
Page 32: Obsługa Rejestratora
NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Podłączenie urządzeń USB. Rejestrator posiada 2 porty USB 2.0 umożliwiające podłączenie pamięci USB, myszy i innych kompatybilnych urządzeń USB. Jeden port USB znajduje się na panelu przednim oraz jeden na panelu tylnym urządzenia.
Page 33 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.3. Obsługa menu W celu uruchomienia urządzenia należy podłączyć zasilacz, włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”.
Page 34 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Przed przystąpieniem do pracy z rejestratorem sieciowym należy przeprowadzić wstępną konfigurację urządzenia. Należy również skonfigurować kamery IP w taki sposób, aby adresy IP kamer był w tej samej podsieci co adres IP rejestratora oraz ustawić właściwe parametry strumieni wideo.
Page 35 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA W przypadku gdy konieczne jest połączenie NVRa z Internetem (do zdalnego dostępu, wysyłania emaili, itp.) należy skonfigurować następujące parametry: BRAMA PIERWSZY i DRUGI DNS. Można również włączyć tryb pracy DHCP pozwalający na pobranie adresu IP z serwera DHCP (wymagany jest wówczas działający serwer DHCP).
Page 36 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA VI. Po naciśnięciu przycisku SZUKAJ uruchomiony zostanie proces wyszukiwania. Po jego zakończeniu na LIŚCIE DOSTĘNYCH KAMER (przykład poniżej) wyświetlone zostaną wszystkie dostępne w sieci urządzenia obsługujące protokół ONVIF. Aby dodać kamerę do LISTY KANAŁÓW należ zaznaczyć pole wyboru znajdujące się przy wybranej kamerze lub zaznaczyć...
Page 37 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA VI. Po dodaniu kamer należy wprowadzić użytkownika i hasło niezbędne do połączenia z każdą z nich. W tym celu należy dwukrotnie kliknąć na wybraną pozycję „A” na LIŚCIE KANAŁÓW, lub wybrać właściwy kanał z rozwijanej listy „B”. Następnie należy upewnić się że parametry kamery są...
Page 38: Menu Rejestratora
MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
Page 39 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Kliknięcie prawym przyciskiem myszy wywoła MENU GŁÓWNE opisane poniżej: AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 40: Wybór Kanałów
NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy kliknąć ikonę , wyświetlone zostanie wówczas okno jak poniżej:...
Page 41 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Przyciski nawigacyjne odtwarzania umożliwiają : Odtwórz/Pauza: uruchamia odtwarzanie lub je wstrzymuje. Stop: zatrzymuje całkowicie odtwarzanie. Wolniej: zmniejsza prędkość odtwarzania. (możliwe wartości to: 1/2, 1/4, 1/8, 1/16 ) Szybciej: zwiększa prędkość odtwarzania. (możliwe krotności to: 2, 4, 8, 16 ) Zdjęcie: zapisuje zdjęcie obrazu do pliku.
Page 42 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.4. Zmiana języka menu W przypadku, gdy po uruchomieniu rejestratora aktualnie wybrany język menu jest inny niż oczekiwany, w celu jego zmiany należy postępować zgodnie z poniższą procedurą: Należy przesunąć kursor do góry ekranu w celu uruchomienia PASKA MENU i wybrać ikonę...
Page 43 NVR-5609, NVR-5625 Instrukcja obsługi (skrócona) wer.1.0 NOTATKI AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 44 2015-03-26 MM MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
