U s e r 's m a n u a l
( s h o r t )
NVR-5404POE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-5404POE and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-5404POE

Summary of Contents for Novus NVR-5404POE

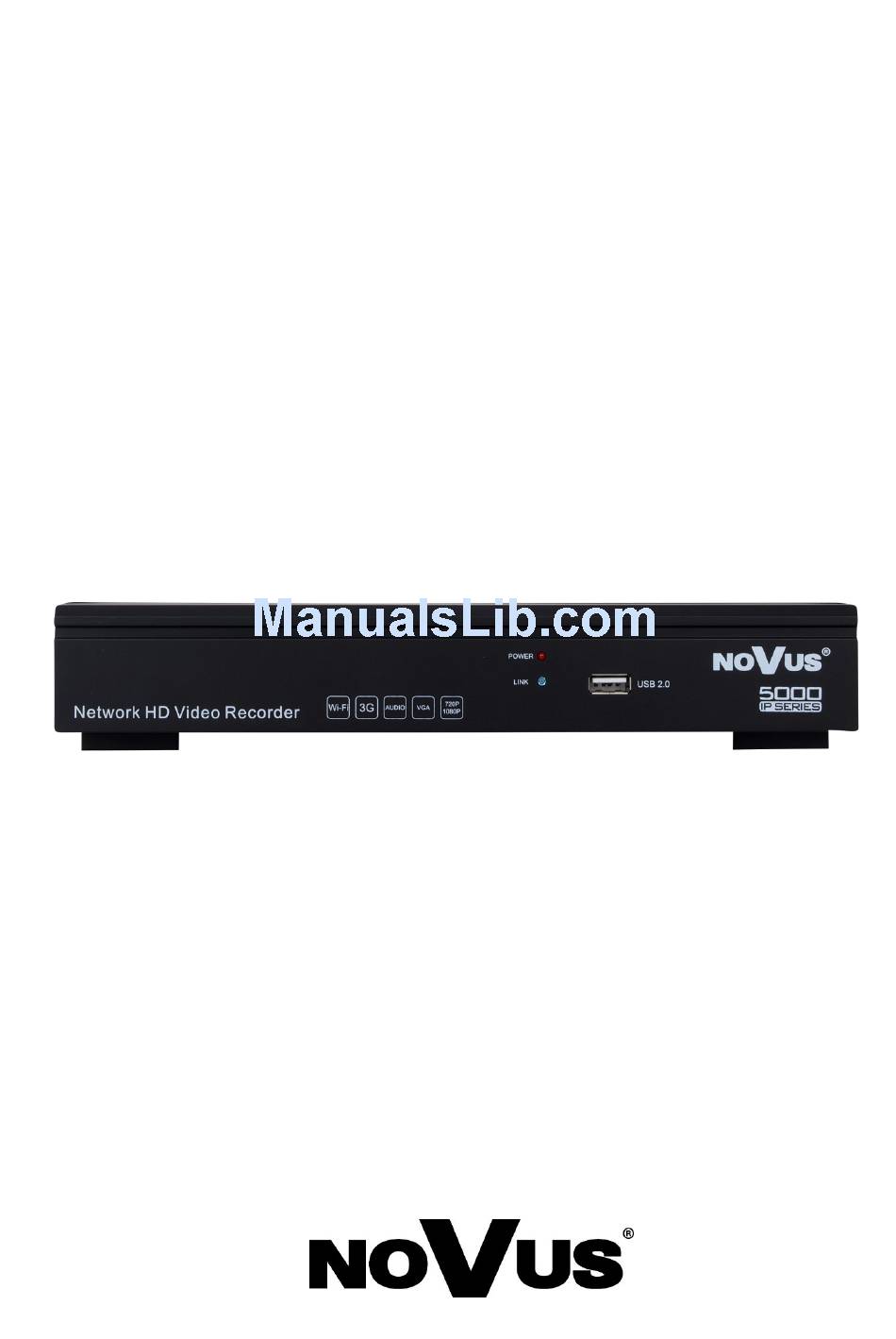

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-5404POE...

  • Page 2: Important Safeguards And Warnings

    NVR-5404POE User’s manual (Short) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS   All rights reserved © AAT Holding sp. z o.o.

  • Page 3: Foreword Information

    NVR-5404POE User’s manual (Short) ver.1.1 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-5404POE Video IP Cameras 4 channels at 2592 x 1944 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF, RTSP Supported Resolution max. 2592 x 1944 Compression H.264, MJPEG...
  • Page 4 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test for each time whether required functions work correctly.

  • Page 5: Starting The Device

    WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems resulting from using not recommended hard drives.
  • Page 6 NVR-5404POE User’s manual (Short) ver.1.1 STARTING THE DEVICE In order to mount HDD, please unscrew two screws on the NVR back side as depicted below and remove top cover Move cable tapes to the top, insert HDD under the cable and place HDD in dedicated place.

  • Page 7: Power Switch

    NVR-5404POE User’s manual (Short) ver.1.1 STARTING THE DEVICE Install the top cover on the NVR and screw it back. 2.3. Connecting power adapter. Please connect provided DC 48V adaptor in the rear power port of the NVR like depicted below.

  • Page 8: Ethernet Switch

    NVR-5404POE User’s manual (Short) ver.1.1 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x720 1280x1024, 1366x768, 1440x900, 1920x1080. After changing resolution you have to confirm it by clicking YES. In case of monitor does not display anything please wait 8 seconds, then previous resolution will be restored.
  • Page 9 NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING Note: To ensure recording stability from an overloaded network traffic, or unauthorised access, it is strongly recommended to create separate network secured by router firewall from the user network. 2.6. Peripheral device connection ...
  • Page 10 NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING 3.3. System operations To start NVR plug power cable and switch on power button. The power led turns on. After booting, the video output default to multi-window output mode. To manipulate or access menus of the NVR, you should log in first. Move cursor to the top or click...
  • Page 11 NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.

  • Page 12: Default Gateway

    NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING Optionally if you are going to connect NVR to the Internet (for remote access, sending email, etc) set up  DEFAULT GATEWAY,  FIRST and SECOND DNS. You can alternatively check DHCP mode (DHCP server is required in this method in target network) then all settings will be set up automatically.

  • Page 13: Channel List

    NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING VI. Press SEARCH button to display all cameras compatible with ONVIF protocol present in the network. After some time list of cameras appears (as shown below). To add required camera to the system TICK it on the available cameras list or select it (highlight) and use >>>...
  • Page 14 NVR-5404POE User’s manual (Short) ver.1.1 NVR OPERATING VII. Next you have to fill user name and password for each camera that you add to the NVR. Please double click at CHANNEL LIST “A” or select required channel from the CHANNEL dropdown menu ”B”.

  • Page 15: Video Window

    4. NVR MENU 4.1. Live monitoring Novus network video recorders features a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 16 NVR-5404POE User’s manual (Short) ver.1.1 NVR MENU Click the right key of mouse to bring the MAIN MENU bar All rights reserved © AAT Holding sp. z o.o.

  • Page 17: Playback Buttons

    NVR-5404POE User’s manual (Short) ver.1.1 NVR MENU 4.2. Searching and playing recorded video To start the PLAYBACK MENU click icon. Then following window appears: VIDEO PLAYBACK WINDOW CHANNEL SELECTION SEARCH BUTTON PLAYBACK GRAPH WITH BUTTONS RECORDING CALLENDAR 1. From the CHANNEL SELECT tick the channel which you want to search the recording, it will auto search the recording .
  • Page 18 NVR-5404POE User’s manual (Short) ver.1.1 NVR MENU  Stop: Stop the playing video.  Slow: Slow down the playback speed. (there are: 1/2, 1/4, 1/8, 1/16 times)  Fast: Accelerate playback. (there are: 2, 4, 8, 16 times)  Frame Play: jump single frame forward or backward.
  • Page 19 NVR-5404POE User’s manual (Short) ver.1.1 NVR MENU 4.4. Changing the menu language When after NVR booting up the currently selected menu language is different than expected, to change it, please follow the steps below: Move mouse cursor to the top of the screen to display MENU BAR and select icon.
  • Page 20 2015-05-20 MM MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 21 ł u g i (skrócona) NVR-5404POE...
  • Page 22 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 23: Informacje Wstępne

    NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-5404POE Wideo Kamery IP 4 kanały w rozdzielczości 2592 x 1944 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF, RTSP Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, MJPEG...
  • Page 24 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 25: Uruchamianie Urządzenia

    NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego DC 48V: Gniazdo podłączenia zasilana rejestratora 48VDC. IPC1...IPC4 Złącza RJ-45 do podłączenia sieci lokalnej kamer IP obsługującej zasilanie typu PoE. LAN: Złącze RJ-45 do podłączenia kamer IP, sieci lokalnej i Internetu przy pomocy dodatkowego przełącznika sieciowego.
  • Page 26 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA W celu zamontowania dysków twardych należy odkręcić dwie śruby w miejscach przedstawionych na poniższym zdjęciu, a następnie podnieść osłonę rejestratora do góry. Po zdjęciu obudowy należy podnieść taśmy kablowe do góry, a następnie wsunąć dysk pod przewód.
  • Page 27 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 URUCHAMIANIE URZĄDZENIA Po poprawnym podłączeniu dysku należy założyć osłonę i przykręcić śrubami 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 48V do gniazda 48VDC na tylnym panelu rejestratora . GNIAZDO ZASILANIA WŁĄCZNIK ZASILANIA 48V DC W celu uruchomienia urządzenia należy włączyć...
  • Page 28 HDMI<>DVI należy dokupić oddzielnie. 2.5. Podłączanie kamer i sieci NVR-5404POE posiada wbudowany 4 portowy przełącznik z zasilaniem PoE pozwalający na podłączanie kamer bezpośrednio do NVRa (porty IPC1 do IPC4). Do podłączenia komputerów klienckich oraz innych urządzeń sieciowych należy wykorzystać interfejs sieciowy LAN. Urządzenia sieciowe należy połączyć...

  • Page 29: Obsługa Rejestratora

    NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA Informacja: W celu zapewnienia bezpieczeństwa i poprawnej pracy systemu zaleca się stworzenie wydzielonej sieci oddzielonej i zabezpieczonej poprzez router/firewall od docelowej sieci klienckiej. Przed wyszukaniem i uruchomieniem kamer w rejestratorze, należy je wstępnie skonfigurować...
  • Page 30 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA 3.3. Obsługa menu W celu uruchomienia urządzenia należy podłączyć zasilacz, włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Aby mieć dostęp do menu rejestratora należy się do niego zalogować. W tym celu należy przesunąć...
  • Page 31 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Przed przystąpieniem do pracy z rejestratorem sieciowym należy przeprowadzić wstępną konfigurację urządzenia. Należy również skonfigurować kamery IP w taki sposób, aby adresy IP kamer był w tej samej podsieci co adres IP rejestratora oraz ustawić właściwe parametry strumieni wideo.
  • Page 32 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA W przypadku gdy konieczne jest połączenie NVRa z Internetem (do zdalnego dostępu, wysyłania emaili, itp.) należy skonfigurować następujące parametry:  BRAMA  PIERWSZY i DRUGI DNS. Można również włączyć tryb pracy DHCP pozwalający na pobranie adresu IP z serwera DHCP (wymagany jest wówczas działający serwer DHCP).
  • Page 33 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA VI. Po naciśnięciu przycisku SZUKAJ uruchomiony zostanie proces wyszukiwania. Po jego zakończeniu na LIŚCIE DOSTĘNYCH KAMER (przykład poniżej) wyświetlone zostaną wszystkie dostępne w sieci urządzenia obsługujące protokół ONVIF. Aby dodać kamerę do LISTY KANAŁÓW należ zaznaczyć pole wyboru znajdujące się przy wybranej kamerze lub zaznaczyć...
  • Page 34 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 OBSŁUGA REJESTRATORA VI. Po dodaniu kamer należy wprowadzić użytkownika i hasło niezbędne do połączenia z każdą z nich. W tym celu należy dwukrotnie kliknąć na wybraną pozycję „A” na LIŚCIE KANAŁÓW, lub wybrać właściwy kanał z rozwijanej listy „B”. Następnie należy upewnić się że parametry kamery są...

  • Page 35: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 36 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA Kliknięcie prawym przyciskiem myszy wywoła MENU GŁÓWNE opisane poniżej: AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...

  • Page 37: Wybór Kanałów

    NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy kliknąć ikonę , wyświetlone zostanie wówczas okno jak poniżej:...
  • Page 38 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA  Pauza: wstrzymuje odtwarzanie.  Stop: zatrzymuje całkowicie odtwarzanie.  Wolniej: zmniejsza prędkość odtwarzania. (możliwe wartości to: 1/2, 1/4, 1/8, 1/16 )  Szybciej: zwiększa prędkość odtwarzania. (możliwe krotności to: 2, 4, 8, 16 ) ...
  • Page 39 NVR-5404POE Instrukcja obsługi (skrócona) wer.1.1 MENU REJESTRATORA 4.4. Zmiana języka menu W przypadku, gdy po uruchomieniu rejestratora aktualnie wybrany język menu jest inny niż oczekiwany, w celu jego zmiany należy postępować zgodnie z poniższą procedurą: Należy przesunąć kursor do góry ekranu w celu uruchomienia PASKA MENU i wybrać ikonę...
  • Page 40 2015-05-20 MM MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
