Jetter JCM-521 Installation Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Jetter AG
Gräterstraße 2
D-71642 Ludwigsburg
Germany
1 x
JCM-521
1 x
60878999
Kontakte:
E-Mail - Vertrieb:
E-Mail - Hotline:
Telefon - Hotline:

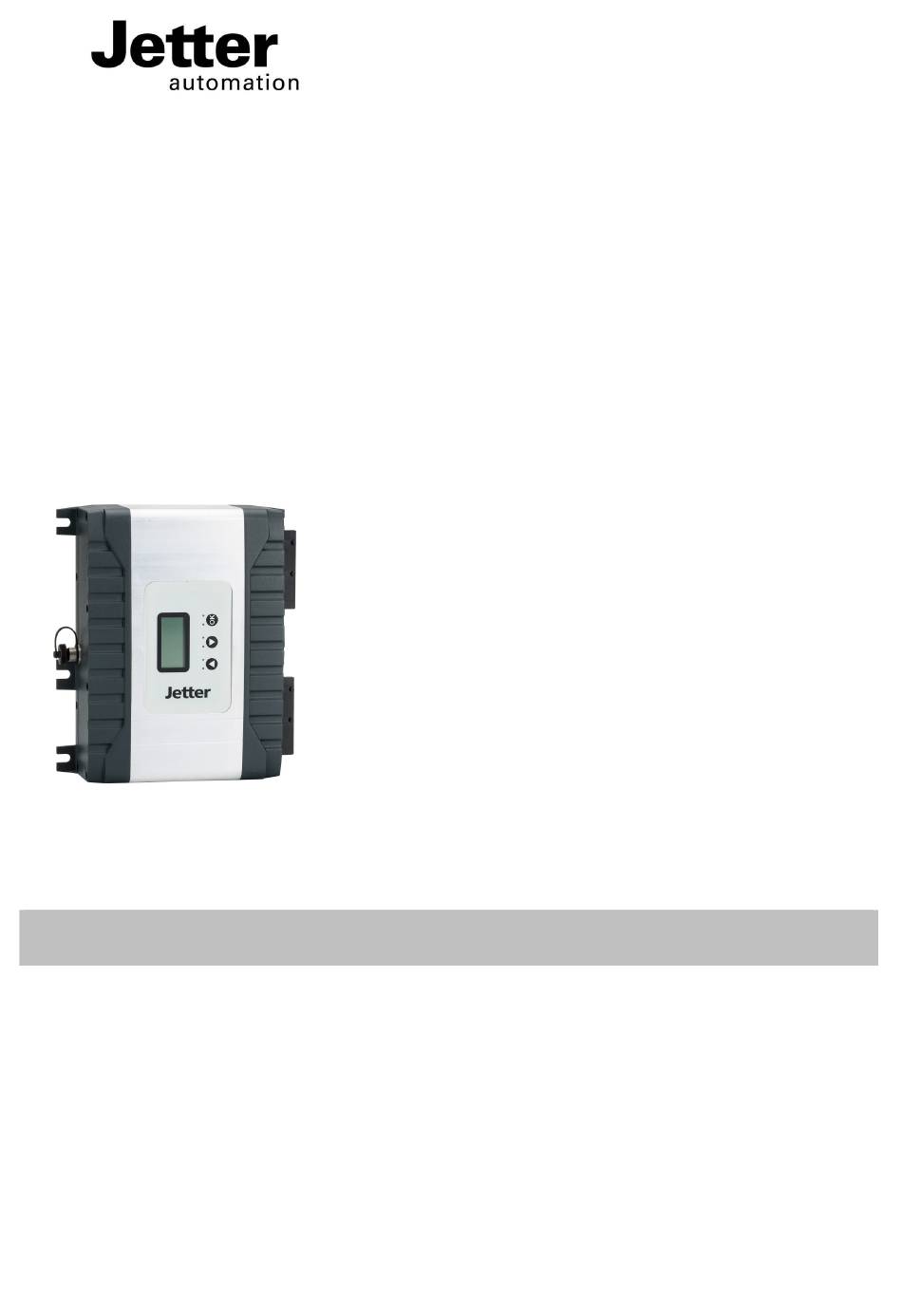

Installationsanleitung
Version 1.10 | Artikel-Nr.: 60878999
Januar 2016 / Printed in Germany
Laden Sie die Betriebsanleitung
von www.jetter.de unter Support > Downloads
herunter.
Lieferumfang
Mobile Steuerung, kleine Gerätekonfiguration
mit 7 MX-Boards
Installationsanleitung
JCM-521
Steuerung
sales@jetter.de
hotline@jetter.de
+49(0)7141/2550-444

Advertisement

loading
Need help?

Need help?

Do you have a question about the JCM-521 and is the answer not in the manual?

Questions and answers

Related Manuals for Jetter JCM-521

Summary of Contents for Jetter JCM-521

  • Page 1 Germany Telefon - Hotline: +49(0)7141/2550-444 Installationsanleitung Version 1.10 | Artikel-Nr.: 60878999 Januar 2016 / Printed in Germany Laden Sie die Betriebsanleitung von www.jetter.de unter Support > Downloads herunter. Lieferumfang JCM-521 Mobile Steuerung, kleine Gerätekonfiguration mit 7 MX-Boards 60878999 Installationsanleitung...
  • Page 2 Schnittstellen und Anschlüsse im Überblick Nr. Beschreibung Position des Typenschilds Hier sind Angaben zur Spannungsversorgung des Geräts enthalten. Bedienfeld für Diagnosezwecke (optional); Besteht aus einer grafischen LCD-Anzeige sowie 3 Funktions- tasten mit je einer roten und grünen LED Ethernet-Schnittstelle X14 (optional) für Service und Betriebssystemupdates Druckausgleichselement (DAE) Stecker X61 (Standard) mit 4 Slots für frei wählbare MX-Boards...
  • Page 3 Not-Aus-Relais geführt. MX-LOADCELL:  Neigungssensor  Anschluss von Wägezellen  Die einzelnen MX-Boards sind in der Betriebsanleitung zur JCM-521 näher beschrieben. CAN-Schnittstellen 2.0B nach ISO 11898 mit Kommunikation:  folgenden unterstützten Protokollen: CANopen® nach CiA-Standards  ISOBUS nach ISO 11783 ...
  • Page 4 Abmessungen des Geräts Platzbedarf * Wenn Ihr Gerät über einen Ethernet-Anschluss verfügt, dann benötigen Sie hier 85 mm Platz statt 10 mm.
  • Page 5 Maße für die Bohrschablone...

  • Page 6: Hinweise Zur Montage

    Hinweise zur Montage Sicherheitsmaßnahmen Bei Schweißarbeiten z. B. am Fahrgestell oder Rahmen: Trennen Sie vor den Schweißarbeiten alle Kontakte des Geräts  vom Bordnetz des Fahrzeugs! Schützen Sie das Gerät mit entsprechenden Abdeckungen vor  Funkenflug und Schweißperlen! Vermeiden Sie Berührungen am Gerät mit der Schweiß- ...
  • Page 7 Einbaulage senkrecht oder waagerecht ist erlaubt: Nur für Geräte mit Neigungssensor gilt: Nur die links abgebildete Einbaulage ist bei Geräten mit MX-LOADCELL erlaubt. Die waagerechte Einbaulage und senkrecht mit Stecker X61 nach unten ist verboten! Grund: Funktionsstörungen des Neigungssensors sind möglich!
  • Page 8 Montagebeispiel: Montagefläche mit Bohrlöchern Nr. Beschreibung Nr. Beschreibung Schraube, z. B. 6 x M8 x 20, Bohrloch ohne Gewinde in verzinkt der Montagefläche. Festigkeitsklasse: 8.8 Montagefläche muss mind. 5 mm stark und wärmeableitend sein. Sicherungsschreibe, 6 x M8 Sicherungsscheibe, 6 x M8 Montagelasche des Geräts Sicherungsmutter, 6 x M8, verzinkt...
  • Page 9 Anschlussbeschreibung Stecker X10 Signal/ Signal/ Signal/ Funktion Funktion Funktion UB PWR UB PWR UB PWR MX-Modul 2 MX-Modul 2 MX-Modul 2 Port 1 Port 2 Port 3 MX-Modul 2 MX-Modul 2 MX-Modul 2 Port 4 Port 5 Port 6 MX-Modul 2 MX-Modul 2 MX-Modul 1 Port 7...
  • Page 10 Anschlussbeschreibung Stecker X61 Signal/ Signal/ Signal/ Funktion Funktion Funktion UB PWR SW UB PWR SW UB PWR SW MX-Modul 6 MX-Modul 6 MX-Modul 6 Port 1 Port 2 Port 3 MX-Modul 6 MX-Modul 6 MX-Modul 6 Port 4 Port 5 Port 6 MX-Modul 6 MX-Modul 6...
  • Page 11 Bezug zu den Ports des MX-Boards MX-MFQE8 Folgende Belegung gilt für die Ports vom 8-fach-multifunktionalen Eingangsmodul. Port Signal/Funktion Port Signal/Funktion MFQE1/Eingang 1 MFQE5/Eingang 5 MFQE2/Eingang 2 MFQE6/Eingang 6 MFQE3/Eingang 3 MFQE7/Eingang 7 MFQE4/Eingang 4 MFQE8/Eingang 8 Hinweise zum elektrischen Anschluss der Eingänge Verlegen Sie nur geschirmte Anschlusskabel für alle Eingänge.
  • Page 12 Bezug zu den Ports des MX-Boards MX-DOUT4HB Folgende Belegung gilt für die Ports vom 4-fach-digitalen Ausgangsmodul, H-Brücken mit PWM. Port Signal/Funktion Port Signal/Funktion DOUTHBA1/H-Brücken- DOUTHBA3/H-Brücken- ausgang A1 ausgang A3 DOUTHBB1/H-Brücken- DOUTHBB3/H-Brücken- ausgang B1 ausgang B3 DOUTHBA2/H-Brücken- DOUTHBA4/H-Brücken- ausgang A2 ausgang A4 DOUTHBB2/H-Brücken- DOUTHBB4/H-Brücken- ausgang B2...
  • Page 13 Bezug zu den Ports des MX-Boards MX-LOADCELL Folgende Belegung gilt für die Ports vom Neigungssensor. Port Signal/Funktion Port Signal/Funktion LC1 UB+/Spannungsver- LC2 UB+/Spannungsver- sorgung (+) von Sensor 1 sorgung (+) von Sensor 2 LC1 SENS+/Sensor 1 (+) LC2 SENS+/Sensor 2 (+) LC1 SENS-/Sensor 1 (-) LC2 SENS-/Sensor 2 (-) LC1 GND/Spannungsver-...
  • Page 14 Gegenstück zu den Steckern Hersteller: TE CONNECTIVITY/ AMPSEAL Herstellerartikelnummer Gehäuse: 1-967281-1 Farnell-Artikelnummer: 1855015 Anzahl Crimpkontakte klein/groß: 36 / 6 Eigenschaften zu Crimpkontakt klein (Buchse) Anschließbarer 0,5 mm² ... 1,0 mm² Adernquerschnitt: (AWG 20 ... 17) Abmessungen: 1,60 mm x 0,61 mm Kontakt - Nennstrom: 10 A Eigenschaften zu Crimpkontakt groß...
  • Page 15 Technische Daten JCM-521 Spannungsbereich der Betriebsspannung: DC 8 V ... DC 32 V Nennspannung für Gesamtgerät: DC 12 V und DC 24 V Strombelastung ECU UB: Max. 5 A Summenstrom aller UB-Pins: Max. 40 A Strombelastung pro Ein- oder Ausgang: Max.

  • Page 16: Scope Of Delivery

    Germany Phone - Hotline: +49(0)7141/2550-444 Installation Manual Revision 1.10 | Item # 60878999 January 2016 / Printed in Germany Download the user manual from www.jetter.de, Support > Downloads. Scope of delivery JCM-521 Mobile controller, small configuration including 7 MX boards...
  • Page 17 Overview - Interfaces and connections No. Description Position of the nameplate Details regarding the power supply of the device are specified here. Control panel for diagnostics (optional). It consists of a graphic LCD display and 3 function keys. To each of these, one red and one green LED has been assigned. Ethernet port X14 (optional) for service and OS update purposes Protective vent Connector X61 (standard) of 4 slots for user-selectable...
  • Page 18  Tilt sensor  Connecting weighing cells  The individual MX boards are described in detail in the user manual of the JCM-521. CAN interfaces 2.0B to ISO 11898 Communication:  supporting the following protocols: CANopen® to CiA standards ...
  • Page 19 Physical dimensions of the device Required space * If your device is equipped with an Ethernet port, you need a clearance of 85 mm instead of 10 mm.
  • Page 20 Measurements for the drilling template...

  • Page 21: Notes On Installation

    Notes on installation Safety precautions Other formats, e.g. Before you start welding, you must disconnect all connectors  between the device and the electric system of the vehicle! Protect the device from flying sparks and welding beads by  appropriate covers ! Avoid contact between the welding electrode or the ground ...
  • Page 22 Permitted installation orientation: Vertical or horizontal EXCEPTION: Devices equipped with tilt sensor Only the installation orientation shown left is permitted when applying devices with MX-LOADCELL. Horizontal installation orientation and vertical installation position with connector X61 pointing downward is not permitted! Reason: Malfunctions of the tilt sensor can occur!
  • Page 23 Sample installation: Installation surface with drilling holes No. Description No. Description Screw, e. g. 6 x M8 x 20, Drilled hole without thread in galvanized the mounting surface Strength class: 8.8 The mounting surface must have a thickness of 5 mm min.
  • Page 24 Connector X10 - Pinout description Signal/ Signal/ Signal/ function function function UB PWR UB PWR UB PWR MX module 2 MX module 2 MX module 2 Port 1 Port 2 Port 3 MX module 2 MX module 2 MX module 2 Port 4 Port 5 Port 6...
  • Page 25 Connector X61 - Pinout description Signal/ Signal/ Signal/ function function function UB PWR SW UB PWR SW UB PWR SW MX module 6 MX module 6 MX module 6 Port 1 Port 2 Port 3 MX module 6 MX module 6 MX module 6 Port 4 Port 5...
  • Page 26 Relationship to the ports of the MX board MX_MFQE8 The following assignment only applies to the ports of the 8-channel multifunction input module. Port Signal/function Port Signal/function MFQE1/input 1 MFQE5/input 5 MFQE2/input 2 MFQE6/input 6 MFQE3/input 3 MFQE7/input 7 MFQE4/input 4 MFQE8/input 8 Notes on electrical connection of the inputs For all inputs, only apply shielded connecting cables.
  • Page 27 Relationship to the ports of the MX board MX-DOUT4HB The following assignment only applies to the ports of the 4-channel digital output module, H-bridges with PWM. Port Signal/function Port Signal/function DOUTHBA1/H-bridge DOUTHBA3/H-bridge output A1 output A3 DOUTHBB1/H-bridge DOUTHBB3/H-bridge output B1 output B3 DOUTHBA2/H-bridge DOUTHBA4/H-bridge...
  • Page 28 Relationship to the ports of the MX board MX-LOADCELL The following assignment only applies to the ports of the tilt sensor. Port Signal/function Port Signal/function LC1 UB+/power supply LC2 UB+/power supply (+) of sensor 1 (+) of sensor 2 LC1 SENS+/sensor 1 (+) LC2 SENS+/sensor 2 (+) LC1 SENS-/sensor 1 (-) LC2 SENS-/sensor 2 (-)

  • Page 29: Mating Connectors

    Mating connectors Manufacturer: TE CONNECTIVITY/ AMPSEAL Manufacturer item number - Housing: 1-967281-1 Farnell item number: 1855015 Number of crimp contacts 36/6 small/large: Properties of small crimp contact (jack) Wire size: 0.5 mm² ... 1.0 mm² (AWG 20 ... 17) Dimensions: 1.60 mm x 0.61 mm Contact - Rated current: 10 A Properties of large crimp contact (jack)
  • Page 30 Technical specifications - JCM-521 Operating voltage range: DC 8 V ... DC 32 V Rated voltage for the entire device: DC 12 V and DC 24 V Current load ECU UB: 5 A max. Total current of all UB pins: 40 A max.
