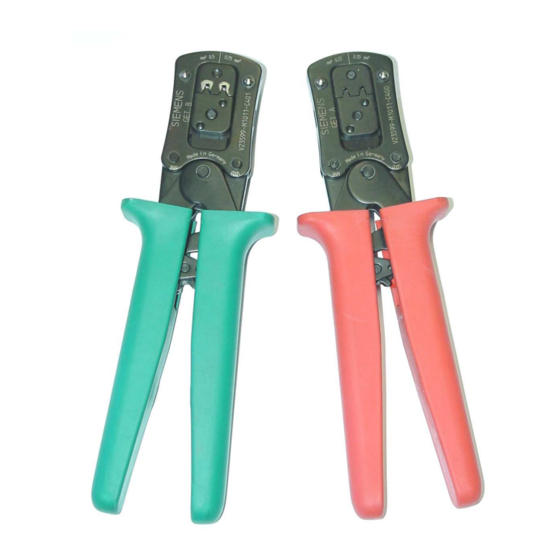

- Page 1 Instruction sheet Bedienungsanleitung GET-Hand crimping pliers GET-Crimphandzangen 6-1393462-4 (GET A) 6-1393462-4 (GET A) 6-1393462-5 (GET B) 6-1393462-5 (GET B) 411-18350 / 9-744013-0 21.05.2008, MD, Rev. A Abbildung 1 / Figure 1 Seite / Page 1 of 10 ECOC: EGC0 ; LOC: AI...
-
Page 2: Table Of Contents
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A Inhaltsverzeichnis Table of contents Umgang mit der Betriebsanleitung ..3 Using the operating manual ....3 Grundlegende Sicherheitshinweise ...3 Basic safety instructions ....3 2.1 Zuständigkeit ........3 2.1 Responsibilities........3 2.2 Hinweise zum Einrichten und 2.2 Notes on setting up and... -
Page 3: Umgang Mit Der Betriebsanleitung
Tyco Electronics decline to accept any liability for Die Firma Tyco Electronics lehnt jede Haftung für damages that are incurred due to the fact that the... -
Page 4: Hinweise Zum Warten Und
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A eingerichtet und betrieben werden. safety regulations and considering any possible Vor jeder Inbetriebnahme ist zu prüfen, ob alle dangers. Before commissioning the tool, it is always Sicherheitsvorrichtungen, insbesondere Schutz-... -
Page 5: Verwendungszweck
Mit den Handzangen können die in Tabelle 1 With these hand pliers the contacts listed in table 1 aufgeführten Kontakte gemäß Verarbeitungs- may be processed according to Tyco Electronics spezifikation 114-13060 der Fa. Tyco Electronics processing specification 114-13060. verarbeitet werden. GET A GET B... -
Page 6: Beschreibung
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A Beschreibung Description Figure 2 Abbildung 2 Figure 3 Abbildung 3 Seite / Page 6 of 10 ECOC: EGC0 ; LOC: AI... -
Page 7: Einlegen Der Kontakte
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A 1 Crimpkopf 1 Crimp head 2 Griff 2 Handle 3 Kontaktaufnahme 3 Contact holder 4 Ratschenmechanismus 4 Ratchet mechanism 5 Rasthebel 5 Locking lever Einlegen der Kontakte Inserting the contacts 1. - Page 8 Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A wird Kontaktaufnahme wieder 3. Now the holder is swivelled back, considering zurückgeschwenkt, wobei darauf zu achten ist, that the hand tool must be opened beforehand (see dass die Handzange vorher komplett zu öffnen ist figure 6 and 7).
-
Page 9: Bedienen
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A Bedienen Operation 1. Der Handgriff der Zange wird zuerst nur leicht 1. At first the handle needs to be closed slightly until geschlossen bis der Kontakt in der Einlaufschräge the contact is held in the inlet bevel of the crimping des Crimpprofils gehalten wird. -
Page 10: Wartung Und Instandhaltung
Crimphandzangen GET A / GET B Hand crimping pliers GET A / GET B 411-18350 Rev.A 411-18350 Rev.A 3. Zum Schluss wird der Handgriff wieder geöffnet, 3. In the end the handle is opened, the contact die Kontaktaufnahme leicht nach Vorn geschwenkt holder is swivelled slightly out to the front and the und das Kabel mit dem angeschlagenen Kontakt cable with the crimped contact can be removed...
