ISM Boxer

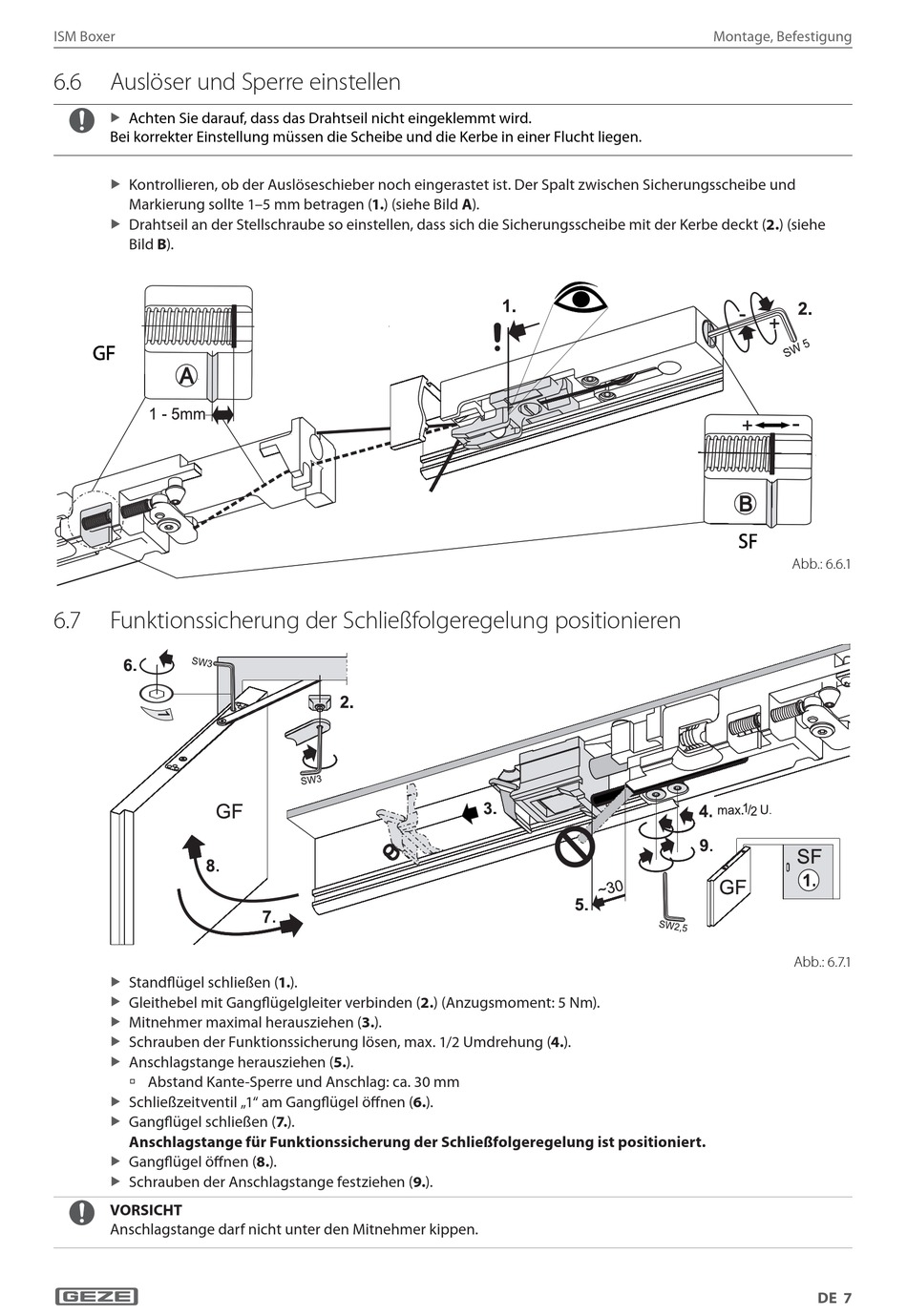

6.6 Auslöser und Sperre einstellen
X
Achten Sie darauf, dass das Drahtseil nicht eingeklemmt wird.
Bei korrekter Einstellung müssen die Scheibe und die Kerbe in einer Flucht liegen.
X
Kontrollieren, ob der Auslöseschieber noch eingerastet ist. Der Spalt zwischen Sicherungsscheibe und
Markierung sollte 1–5 mm betragen (1.) (siehe Bild A).
X
Drahtseil an der Stellschraube so einstellen, dass sich die Sicherungsscheibe mit der Kerbe deckt (2.) (siehe
Bild B).
6.7 Funktionssicherung der Schließfolgeregelung positionieren
X
Standflügel schließen (1.).
X
Gleithebel mit Gangflügelgleiter verbinden (2.) (Anzugsmoment: 5 Nm).
X
Mitnehmer maximal herausziehen (3.).
X
Schrauben der Funktionssicherung lösen, max. 1/2 Umdrehung (4.).
X
Anschlagstange herausziehen (5.).
à Abstand Kante-Sperre und Anschlag: ca. 30 mm
X
Schließzeitventil „1" am Gangflügel öffnen (6.).
X
Gangflügel schließen (7.).
Anschlagstange für Funktionssicherung der Schließfolgeregelung ist positioniert.
X
Gangflügel öffnen (8.).
X
Schrauben der Anschlagstange festziehen (9.).
VORSICHT
Anschlagstange darf nicht unter den Mitnehmer kippen.
Montage, Befestigung
Abb.: 6.6.1
Abb.: 6.7.1
DE 7
