6.2 Standflügel Gleitschiene montieren
X
Gleitstein richtungsorientiert in Standflügel-Gleitschiene einführen (1.).
X
Standflügel-Gleitschiene mit 2 Schrauben befestigen (2.) (Anzugsmoment: 2 Nm).
X
Endkappe auf Gleitschiene aufklipsen (3.).
X
Drahtseil (Kugel zum Gangflügel) durch die Kammer zur Ausfräsung Gangflügel-Gleitschiene durchführen (4.)
Alle Schraubmomente sind ggf. bauseitig anzupassen.
6.3 Gangflügel Gleitschiene montieren
X
Gleitstein richtungsorientiert in Gangflügel-Gleitschiene einführen (1.).
X
Drahtseil in den Auslösehebel einhängen (2.).
X
Gangflügel-Gleitschiene mit 2 Schrauben befestigen (3.) (Anzugsmoment: 2 Nm).
X
Endkappe auf Gleitschiene aufklipsen (4.).
Alle Schraubmomente sind ggf. bauseitig anzupassen.
Montage, Befestigung

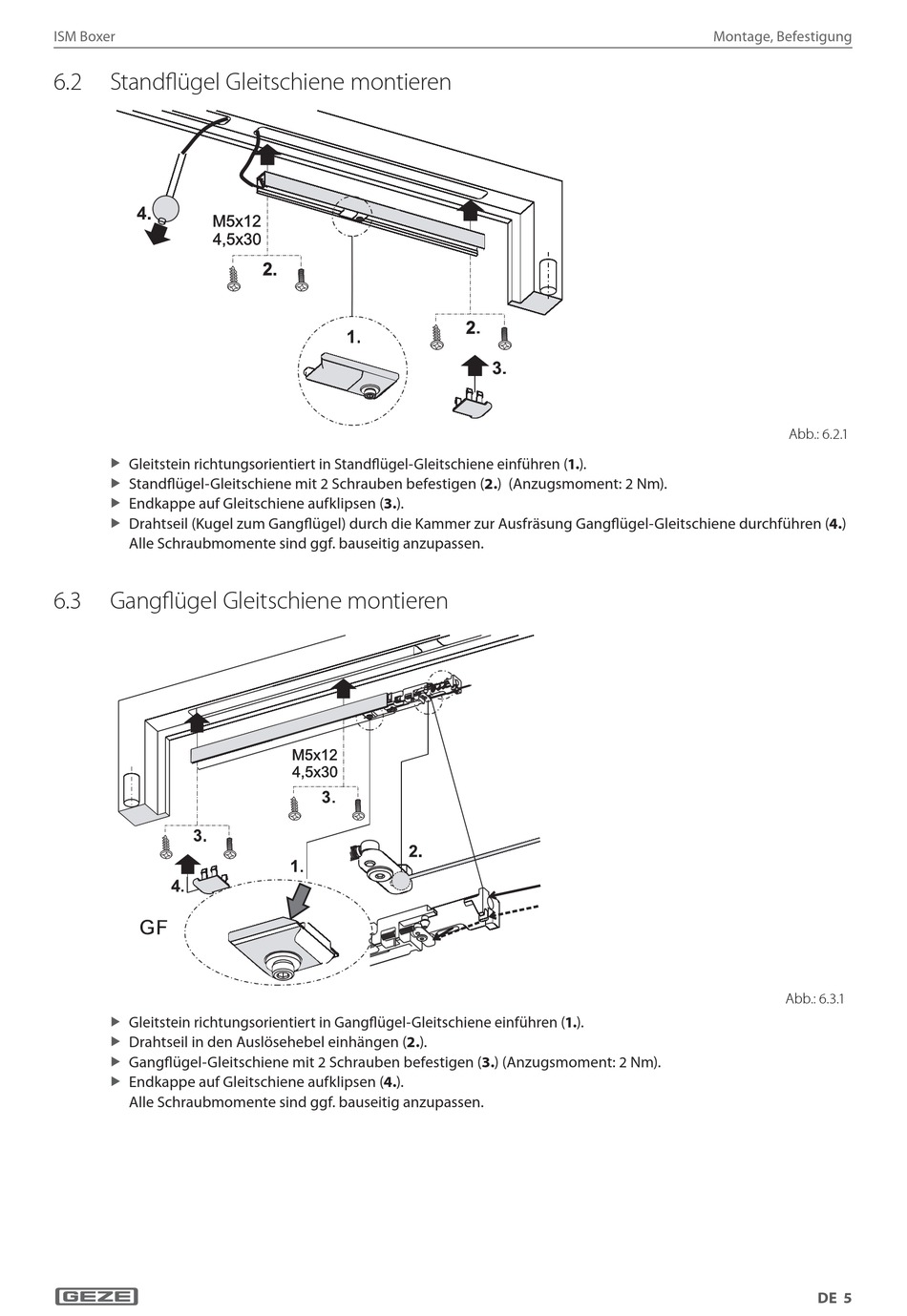

Abb.: 6.2.1
Abb.: 6.3.1
