ISM Boxer

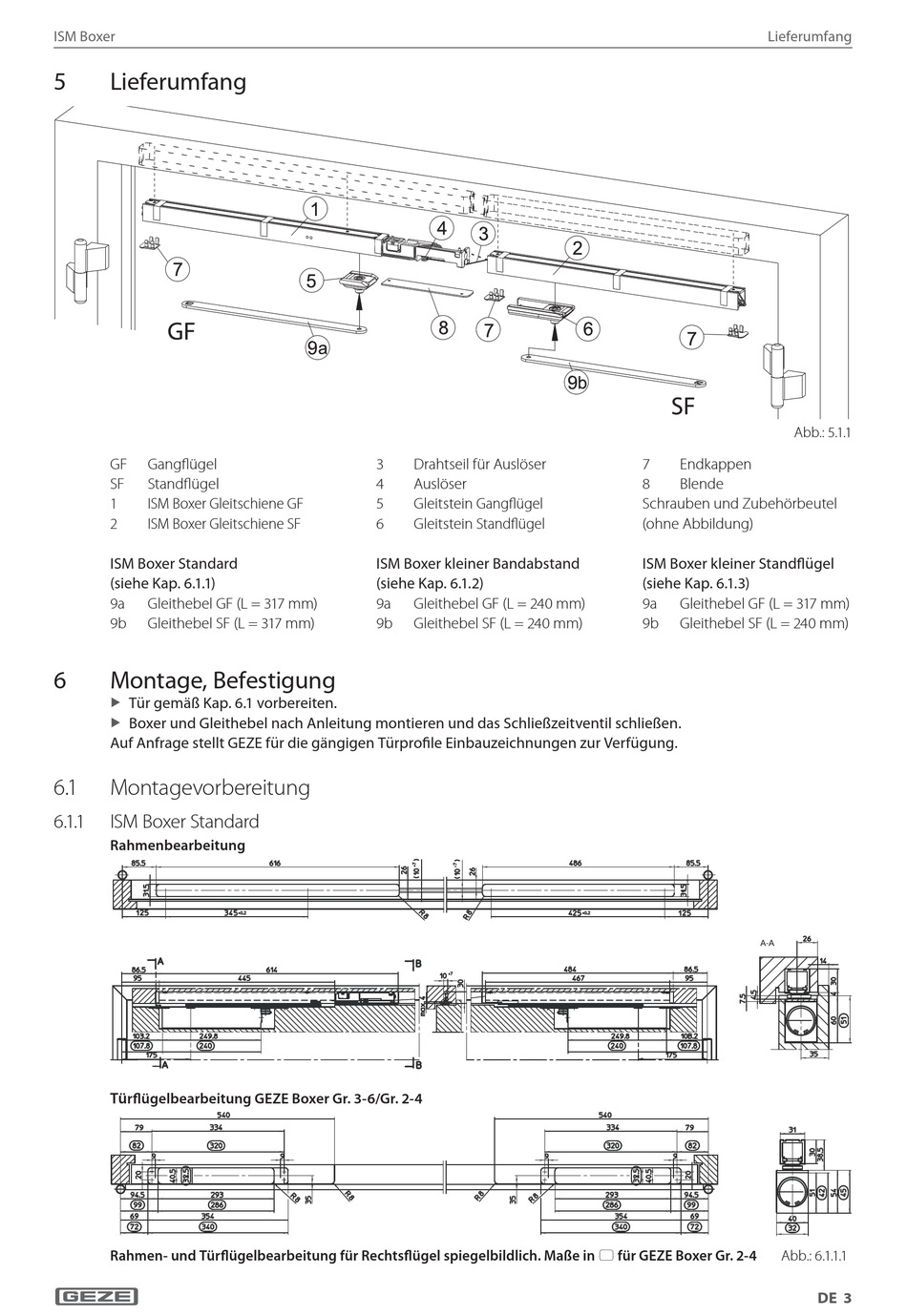

5 Lieferumfang
GF Gangflügel
SF Standflügel
1 ISM Boxer Gleitschiene GF
2 ISM Boxer Gleitschiene SF
ISM Boxer Standard
(siehe Kap. 6.1.1)
9a Gleithebel GF (L = 317 mm)
9b Gleithebel SF (L = 317 mm)
6 Montage, Befestigung
X
Tür gemäß Kap. 6.1 vorbereiten.
X
Boxer und Gleithebel nach Anleitung montieren und das Schließzeitventil schließen.
Auf Anfrage stellt GEZE für die gängigen Türprofile Einbauzeichnungen zur Verfügung.
6. 1 Montagevorbereitung
6. 1 . 1 ISM Boxer Standard
Rahmenbearbeitung
Tü
rflügelbearbeitung GEZE Boxer Gr. 3-6/Gr. 2-4
Rahmen- und Türflügelbearbeitung für Rechtsflügel spiegelbildlich. Maße in  für GEZE Boxer Gr. 2-4
3 Drahtseil für Auslöser
4 Auslöser
5 Gleitstein Gangflügel
6 Gleitstein Standflügel
ISM Boxer kleiner Bandabstand
(siehe Kap. 6.1.2)
9a Gleithebel GF (L = 240 mm)
9b Gleithebel SF (L = 240 mm)
Lieferumfang
Abb.: 5.1.1
7 Endkappen
8 Blende
Schrauben und Zubehörbeutel
(ohne Abbildung)
ISM Boxer kleiner Standflügel
(siehe Kap. 6.1.3)
9a Gleithebel GF (L = 317 mm)
9b Gleithebel SF (L = 240 mm)
Abb.: 6.1.1.1
DE 3
