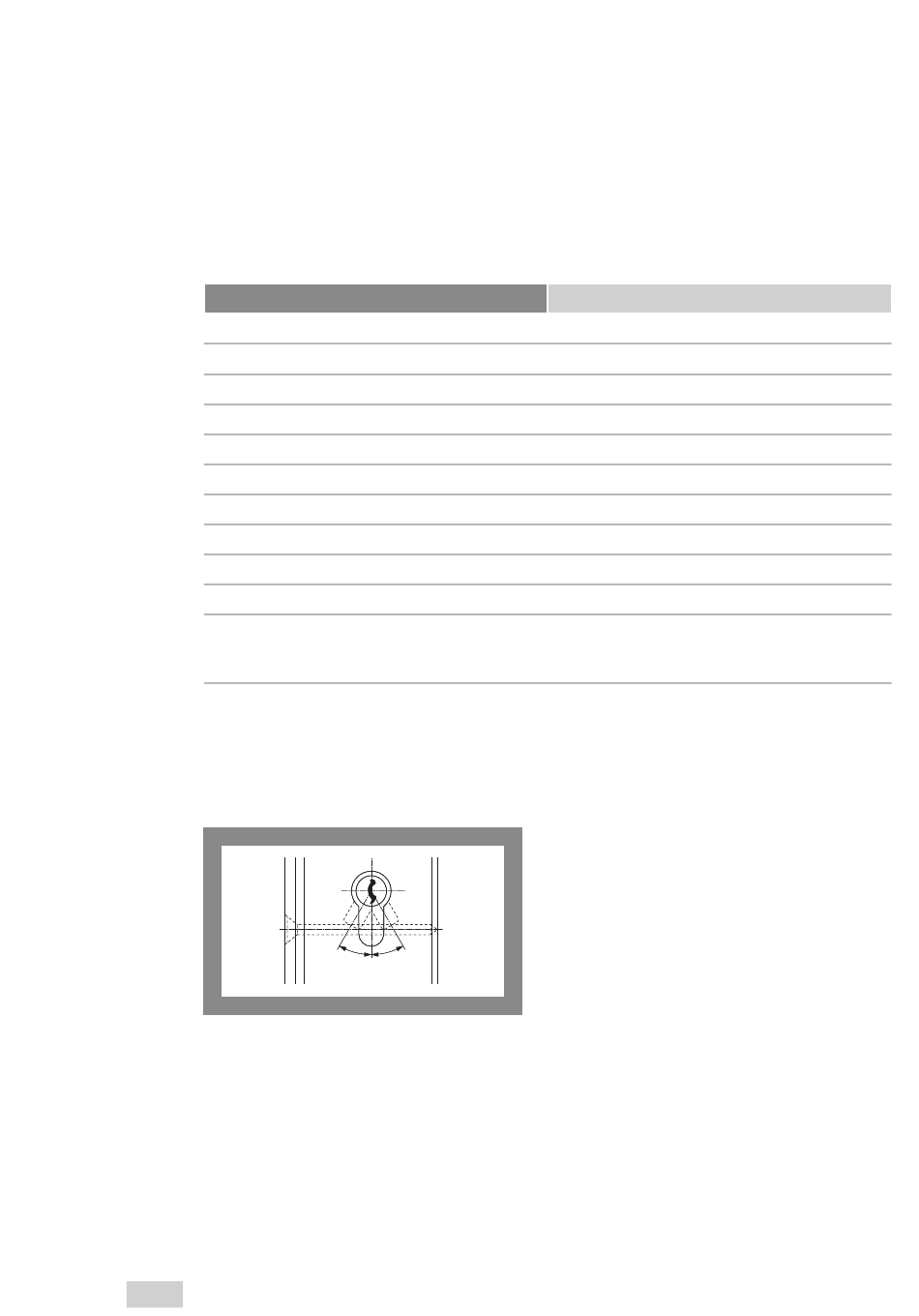

Fig. 8 :
Posizione di estrazione
della chiave
IT
76

Dati tecnici

Dati tecnici
Caratteristica
Entrata
Entrata (variante con nottolino)
Nottolino serratura (variante con nottolino)
Distanza (variante con nottolino)
Fuoriuscita del chiavistello
Carico statico del chiavistello secondo DIN 18251
Max carico del chiavistello
Battuta d'infisso
Temperatura d'esercizio
Tipo di protezione
Scheda

Applicazione

Il Technilock ® L4 è indicato per utilizzo esterno protetto (IP30).

Cilindro di chiusura e posizione di estrazione della chiave

max. max.
30° 30°
Spiegazione/Dimensioni
30 mm, 35 mm, 40 mm o 60 mm
35 mm o 60 mm
9 mm
72 mm
20 mm
20.000 N
50.000 N
4 mm (da 3,5 mm a 5,5 mm)
–20°C – +60°C
IP30
con laccatura protettiva;
per motivi di compatibilità il connettore e la sede
connettore non sono protetti.
La lunghezza del cilindro di chiusura da utilizzare si
basa sullo spessore del pannello porta e su quello
delle placche (bandelle), lati interno e esterno.
La posizione di estrazione della chiave (Fig. 8) della
leva di chiusura non deve superare i 30° in basso a
sinistra o a destra!
max. max.
30° 30°
