GSS STC 100 Assembly Instruction Manual
  1. Manuals
  2. Brands
  3. GSS Manuals
  4. Media Converter
  5. STC 100
  6. Assembly instruction manual

GSS STC 100 Assembly Instruction Manual

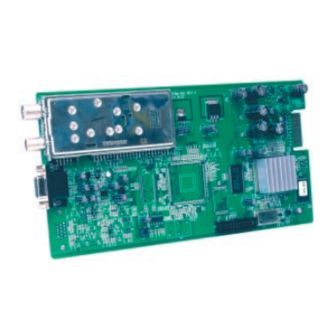

Head-end station, cofdm/av digital converter
Hide thumbs
1
2
3
4
5
6
7
8

Advertisement

Quick Links

Download this manual
Kopfstation

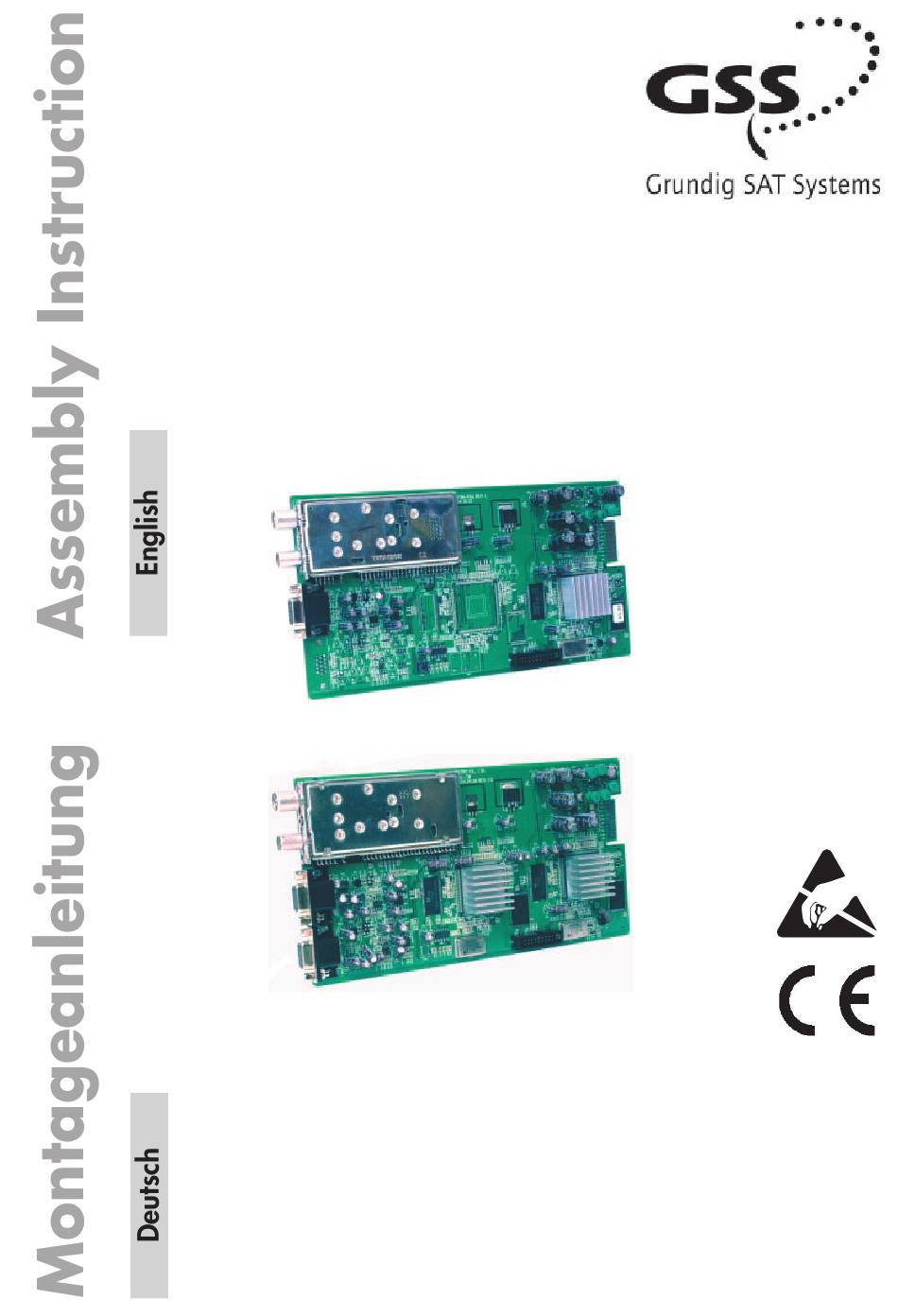

Head-End Station STC 100 / STC 20
Hinweis zur Montageanleitung
Neben dieser Montageanleitung (Ergänzung)
gelten die Anweisungen der Montagean-
leitungen der Kopfstationen STC 100 oder
STC 20.
GSS
Grundig SAT Systems GmbH
Beuthener Straße 43
D-90471 Nuernberg
COFDM/AV Digital Converter
Notes on the Assembly Instruction.
As well as this supplementary Assembly
Instruction, the assembly instructions for
the STC 100 or STC 20 Head-End Stations
apply.
Phone:
Fax:
Email:
Internet: http://www.gss.tv
HDMT 160 AV
HDMT 260 AV
+49 (0) 911 / 703 8877
+49 (0) 911 / 703 9210
info@gss.tv

Advertisement

loading
Need help?

Need help?

Do you have a question about the STC 100 and is the answer not in the manual?

Questions and answers

Related Manuals for GSS STC 100

Summary of Contents for GSS STC 100

  • Page 1 As well as this supplementary Assembly gelten die Anweisungen der Montagean- Instruction, the assembly instructions for leitungen der Kopfstationen STC 100 oder the STC 100 or STC 20 Head-End Stations STC 20. apply. Phone: +49 (0) 911 / 703 8877...

  • Page 2: Assembly And Start-Up

    1 Description Die Module sind für den Betrieb in den The modules are designed for use in the Kopfstationen STC 100 / STC 20 vorge- Head-End Stations STC 100 / STC 20. sehen. Eine anderweitige Verwendung Any other use is prohibited.
  • Page 3 6 Audio output right 8 Masse 8 Earth 11 Masse 11 Earth 2.3 Montage in STC 100 2.3 Assembly in STC 100 Modulatoren HMM…/HMS… direkt ne- Place the HMM…/HMS… modulators ben den Konvertern HDMT… platzieren, directly beside the HDMT… converters, z.B.: Steckplatz PL01: HMS 200...
  • Page 4 • Modul mit leichtem Druck soweit in • Gently push the module into the Head- die Kopfstation schieben, dass die End Station until the front of the modu- Vorderkante des Moduls bündig zum le is flush with the centre strut Mittelsteg positioniert ist und der the back makes contact with the P.C.B.
  • Page 5 - Während des Programmierens ist - While you are programming, watch die Anzeige der STC 100 / STC 20 the display of the STC 100 / STC 20 und die Bildschirmanzeige eines and the screen display on the visual Sichtgerätes zu beachten.
  • Page 6 - 6 -...
  • Page 7 - 7 -...

  • Page 8: General Information

    20 Hz … 5 MHz Audiopegel einstellbar -6 dB / -3 dB / 0 dB / +3 dB / +6 dB Audio level adjustable Änderungen vorbehalten. Technische Angaben ohne Gewähr. Alterations reserved. Technical data E. & O.E. © by GSS GmbH 27042005...

This manual is also suitable for:

Stc 20Hdmt 160 avHdmt 260 av
