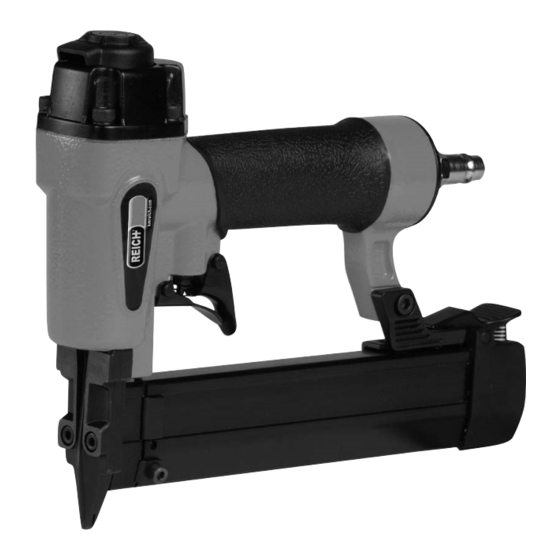

3716
PIN NAGLER
Die Gewährleistungsfrist beträgt 12 Monate ·
garantia es de 12 meses · De garantietermijn is 12 maanden · Il termine di garanzia è di 12 mesi · Takuu on voimassa
12 kuukautta Garantiperioden er 12 månder · Garanti 12 måneder · Garantiiaeg kehtib 12 kuud · Garantijos trukmė ·
12 mėnesiai Garantijas termiņš 12 mēneši · Garancija velja 12 mesecev · Gwarancja sprawności działania 12 miesice ·
A garanciaidő 12 hónap · Záručná lehota je 12 mesiacov · Záruční doba činí 12 měsíců · Jamstveni rok traje 12
mjeseca
de Technische Daten_Ersatzteilliste
en Technical data_spare parts
fr Donnèes techniques_liste des pièces détachées
es Datos tècnicos_piezas de repuesto
nl Technischengegevens_onderdelenlijst
it Dati tecnici_distinta parti di ricambio
fi Käyttöohje suomeksi_varaosalista
dk Tekniske data_reservedelsliste
sv Tekniska data_reservdelsförteckning
sl Tehnični podatki_seznam nadomestnih delov
pl Dane techniczne_ lista części zamiennych
hu Műszaki adatok_pótalkatrész lista
sk Technické dáta_zoznam náhradných dielcov
cz Technické údaje_náhradní díly
REICH
The guarantee period is 12 months
pro
R
kmreich.com
· Garantie 12 mois · El plazo de
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for REICH 3716
Summary of Contents for REICH 3716
- Page 1 3716 PIN NAGLER REICH kmreich.com Die Gewährleistungsfrist beträgt 12 Monate · The guarantee period is 12 months · Garantie 12 mois · El plazo de garantia es de 12 meses · De garantietermijn is 12 maanden · Il termine di garanzia è di 12 mesi · Takuu on voimassa 12 kuukautta Garantiperioden er 12 månder ·...
-
Page 2: Technische Daten
Der Geräuschpegel beim Arbeiten kann 85 db (A) überschreiten. Gehörschutz tragen! Messungen nach den normen: En 12549:1999. ** Messungen nach den normen: IsO 8662-11:1999. LIEFERuMFAnG Pinnagler Allgemeine betriebsanleitung für nagler Allgemeine Betriebsanleitung für Nagler Technisches Datenblatt Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 3 Gerät vom Kundendienst überprüfen lassen. satz Verschleißteile bestell-nr. 73 7244 Bei Reparaturarbeiten oder Austausch von Teilen muss auf die Zylinderlauffläche und auf alle Gegenlaufflächen von O-Ringen das Spezialfett (Bestell-Nr. 68 3868) aufgetragen werden. Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 4: Technical Data
The noise level when working can exceed 85 db (A). Wear ear protection! Measured values determined according to En 12549:1999. ** Measured values determined according to IsO 8662-11:1999. suPPLIED WITH Pin nailer Tool use and safety instructions Technical data sheet Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 5: Troubles And Remedies
Code no. 73 7244 During repair replacement of parts the special grease (code no. 68 3868) must be applied to the surface of the cylinder and the counter surfaces of the O-rings. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 6: Equipement Standard
1l d‘huile spéciale. Référence 9 4420 250 cm3 grasa especial. Référence 68 3868 nOIsE/VIbRATIOn InFORMATIOn Valeurs caractéristiques du briut * 3716 Le niveau sonore (A) par coup suivant le niveau de pression L pA, 1s 76 dB(A) niveau de la puissance sonore séquentielle L WA, 1s, d... -
Page 7: Dérangements Et Remèdes
73 7244 En cas de réparation ou remplacement des pièces il faut appliquer la graisse spéciale (No. de cde. 68 3868) à la surface du cylindre et à toutes les contresurfaces des joints toriques. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 8: Información Sobre Ruidos Yvibraciones
85 db (A). Usar protectores auditivos! Valores de medición determinados según En 12549:1999. ** Valores de medición determinados según IsO 8662:11:1999. EQuIPAMIEnTO sTAnDARD Clavadora para pins Instrucciones para el manejo Datos técnicos Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 9: Problemas Y Soluciones
73 7244 desgaste En caso de reparaciones o cambio de piezas es necesario engrasar la superficie de deslizamiento cilíndrica y todas las contrasuperficies de aros tóricos con la grasa especial (No. ref. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 10: Magazijn Vullen
3s 1,6 m/s2 Tijdens het werken kan het geluidsniveau 85 db overschrijden.Draag oorbeschermers! Metingen volgens de normen: En 12549:1999. ** Metingen volgens de normen: IsO 8662-11:1999 sTAnDAARD-uITRusTInG stift apparaat bedieningsaanwijzing Technische fiche Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 11 Apparaat door een vakman laten kontroleren. set slijtagedalen bestel nr. 73 7244 Bij reparatie of verwisselen van onderdelen moet op het cylinderloopvlak en op alle kontraloopvlakken van O-ringen speciaal vet (bestel nr. 68 3868) opgebracht worden. Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 12: Gli Accessori
Utilizzare le cuffie di protezione! Rilievi eseguiti secondo le norme En 12549:1999. ** Rilievi eseguiti secondo le norme IsO 8662-11:1999. LA FORnITuRA COMPREnDE spillatrice Istruzioni per l‘uso della fissatrice Foglio con dati tecnici Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 13: Problemi E Soluzioni
In caso di lavori riparazione o sostitizione di parti, è necessario lubrificare la superficie di scorrimento del cilindro e tutte le controsuperfici di scorrimento delle guarnizioni OR con il grasso speciale (codice 68-3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 14: Tekniset Tiedot
1,6 m/s2 Melutaso voi työskentelyn aikana ylittää 85 db (A). Käytä kuulosuojaimia! Mittauksissa noudatettu seuraavia standardeja: En 12549:1999. (**) Mittauksissa noudatettu seuraavia standardeja: IsO 8662-11:1999. TOIMITuKsEn sIsäLTö Pinninaulain Työkalu käyttöö Tekniset tiedot - varaosaluettelo Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 15 Liikuvat osat takertelevat. Tarkista vedenerottimen toiminta. hitaasti. Laukaisuventtiili (w) on vioittunut. Vie naulain huoltokorjaamoon. Kulutusosasarja tilausnumero 73 7244 Korjauksen tai osien vaihdon yhteydessä on sylinterin pinnat ja O-renkaiden vastepinnat voideltava erikoisrasvalla (68 3868) Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 16: Tekniske Data
(a), a h, w, 3s 1,6 m/s2 Lydtrykket kan overskride 85 db (A) under arbejdet. Brug høreværn! (*) Målinger efter normerne: En 12549:1999. (**)Målinger efter normerne: IsO 8662-11:1999. LEVERInGsOMFAnG stiftsømmer brugsanvisning e sikkerhedsforeskrift tekniske data – reservedelsliste Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 17 Kontroller vandudskillerens funktion. langsomt. udløseventil (w) defekt. Lad kundeservice kontrollere apparatet. sæt sliddele best.nr. 73 7244 Ved reparationsarbejder eller udskiftning af dele skal cylinderløbsfladen og alle O-ringes modløbsflader smøres med specialfedt (Best.nr. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 18: Tekniska Data
(a), a h, w, 3s 1,6 m/s2 Ljudnivån vid arbete kan överskrida 85 db (A). Anvånd hörselskydd! (*) Mätningar enligt normer En 12549:1999. (**)Mätningar enligt normer IsO 8662-11:1999. LEVERAnsOMFÅnG Pin pistol Verktygs-och säkerhetsanvisningar Tekniska data - reservdelsförteckning Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 19: Störningar Och Åtgärder
(w) defekt. Låt kundservice kontrollera pistolen. sats slitagedelar beställnr. 73 7244 Vid repareringsarbeten eller byte av delar måste specialsmörjmedel (beställnr. 68 3868) läggas på cylinderglidyta och på alla mot varandra liggande glidytor på O-ringar. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 20: Tehnični Podatki
85 dB (A). Nadenite si zaščito za ušesa! Izmere skladno s standardi: En 12549:1999. ** Izmere skladno s standardi: IsO 8662-11:1999. OBSEG POŠILJKE Pribijalnik za igle navodila za uporabo Tehnični podatki – nadomestni deli Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 21 Komplet obrabnih delov Naroč. Št. 73 7244 V primeru popravil ali zamenjave delov je treba drsne površine cilindra in vse nasprotno drseče površine O-ring tesnila vselej podmazati s posebno mastjo (naroč. Št. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 22: Dane Techniczne
Poziom hałasu w trakcie pracy może przekroczyć 85 dB (A). Nosić zabezpieczenia przed hałasem! Pomiary zgodne z normami: En 12549:1999. ** Pomiary zgodne z normami: IsO 8662-11:1999. ZAKREs DOsTAWY sztyfciarka Instrukja obsługi Dane techniczne – lista części zamiennych Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 23: Usterki I Ich Usuwanie
Zestaw części Numer zamówienia 73 7244 zużywających się W przypadku prac naprawczych lub wymiany części, należy nanieść na powierzchnię cylindra oraz wszystkie powierzchnie przeciwbieżne pierścieni samouszczelniających smar specjalny (numer zamówienia 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 24: Műszaki Adatok
A munka során a zajszint átlépheti a 85 db (A)-t. Viseljen fülvédőt! A mérések az En 12549:1999 norma alapján készültek. ** A mérések az IsO 8662-11:1999 norma alapján készültek. A sZÁLLÍTMÁnY TARTALMA Tü szegező Általános üzemeltetési útmutató Műszaki adatok – Alkatrészek listája Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 25 A kioldó szelep (w) hibásodott meg. Vizsgáltassa meg a készüléket az ügyfélszolgálattal. Koptatórész-készlet Rendelési sz. 73 7244 Javítási munkálatok vagy alkatrészcsere folyamán a hengerfutó-felületre és a körszelvényű gyűrűk összes ellenfutó-felületére speciális zsírt (rendelési szám: 68 3868) kell felkenni! Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 26: Technické Údaje
Hladina hluku pri práci môže prekročiť 85 dB (A). Používajte ochranu sluchu! Merania podľa normy: EN 12549:1999. ** Merania podľa normy: ISO 8662-11:1999. ROZsAH DODÁVKY Ihličková klincovačka Všeobecný návod k použitiu Technické údaje - Zoznam náhradných dielov Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 27: Odstránenie Poruchy
Obj.-č. 73 7244 Pri opravárenských prácach alebo výmene dielov sa musí na pracovný povrch valca a na všetky protichodné plochy krúžkov typu O nanášať špeciálny tuk (Obj.-č. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 28: Technická Data
Hladina hluku při práci může překročit 85 dB (A). Používejte ochranu sluchu! měření podle norem: EN 12549:1999. ** měření podle norem: ISO 8662-11:1999. ROZsAH DODÁVKY Pinovačka – piny Všeobecný návod na obsluhu Technická data – seznam náhradních dílů Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 29 Sada dílů podléhajících Obj.-č. 73 7244 opotřebení Při opravárenských pracích nebo výměně dílů se musí na oběžnou plochu válce a na všechny protichůdné plochy kroužků O nanášet specielní tuk (Obj.č. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 30 Pos.-Nr. Bestell-Nr. Stück Benennung Designation Désignation Abmessung Code No. Quant. Dimensions N°de cde. 3716 736192 Stift Trigger pin Boulon 736193 Dichtung Seal Gasket 736194 Abdeckscheibe Exhaust cap ring Disque couvrant 736195 Feder Latch spring Ressort 736196 Düse Nozzle 736197 Senkschraube Button Hd.
- Page 31 Pos.-Nr. Bestell-Nr. Stück Benennung Designation Désignation Abmessung Code No. Quant. Dimensions N°de cde. 3716 736254 Stopper Piston stop Arrêt 45462 Winkelschraubendreher Allen key Clé Allen 736256 Sicherungsring E-Ring Anneau 736257 Federscheibe Spring washer Rondelle élastique 736258 Hutmutter Lock nut Ecrou borque 736259 Ölflasche...
- Page 35 Karl M. Reich Verbindungstechnik GmbH Nürtinger Straße 74-78, D-72644 Oberboihingen Tel. + 49 (0)7022 71-0 Verkauf Inland + 49 (0)7022 71-233 www.kmreich.com...
