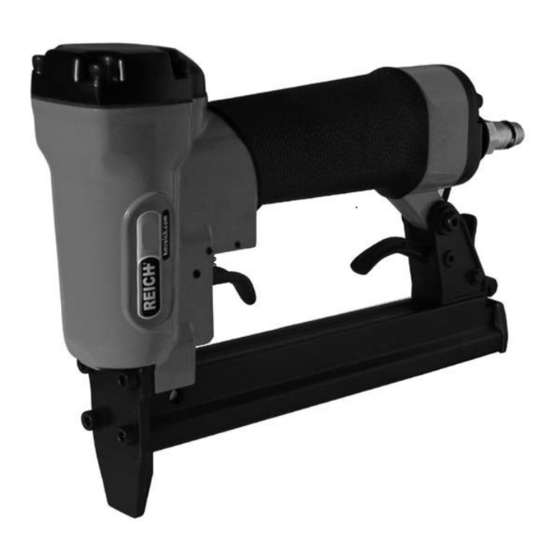

Summary of Contents for REICH 3482 1 Series
- Page 1 3482...1 KLAMMER NAGLER REICH kmreich.com Die Gewährleistungsfrist beträgt 12 Monate · The guarantee period is 12 months · Garantie 12 mois · El plazo de garantia es de 12 meses · De garantietermijn is 12 maanden · Il termine di garanzia è di 12 mesi · Takuu on voimassa 12 kuukautta Garantiperioden er 12 månder ·...
-
Page 2: Technische Daten
Der Geräuschpegel beim Arbeiten kann 85 db (A) überschreiten. Gehörschutz tragen! Messungen nach den normen: En 12549:1999. ** Messungen nach den normen: IsO 8662-11:1999. LIEFERuMFAnG Klammernagler Allgemeine betriebsanleitung für nagler Technisches Datenblatt Transportkoffer Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 3 Verschleißerscheinungen. Treiberspitze abgenützt. Treiberspitze planschleifen. satz Verschleißteile bestell-nr. 73 7574 Bei Reparaturarbeiten oder Austausch von Teilen muss auf die Zylinderlauffläche und auf alle Gegenlaufflächen von O-Ringen das Spezialfett (Bestell-Nr. 68 3868) aufgetragen werden. Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 4: Technical Data
(A). Wear ear protection! Measured values determined according to En 12549:1999. ** Measured values determined according to IsO 8662-11:1999 suPPLIED WITH stapler Tool use and safety instructions Technical data sheet Transport case Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 5: Troubles And Remedies
Code no. 73 7574 During repair replacement of parts the special grease (code no. 68 3868) must be applied to the surface of the cylinder and the counter surfaces of the O-rings. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 6: Donnèes Techniques
Le niveau sonore en fonctionnement peut dépasser 85 db (A). Munissez-vous de casques anti-bruit! Valeurs mésurées déterminées selon En 12549:1999. ** Valeurs mésurées déterminées selon IsO 8662-11:1999. EQuIPEMEnT sTAnDARD Agrafeuse Manuel d‘instruction Feuille technique Valise de transport Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 7: Dérangements Et Remèdes
73 7574 En cas de réparation ou remplacement des pièces il faut appliquer la graisse spéciale (No. de cde. 68 3868) à la surface du cylindre et à toutes les contresurfaces des joints toriques. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 8: Datos Técnicos
85 db (A). Usar protectores auditivos! Valores de medición determinados según En 12549:1999. Valores de medición determinados según IsO 8662-11:1999. EQuIPAMIEnTO sTAnDARD Grapadora Manual de instrucciones Datos técnicos + piezas de repuesto Maletín Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 9: Problemas Y Soluciones
73 7574 desgaste En caso de reparaciones o cambio de piezas es necesario engrasar la superficie de deslizamiento cilíndrica y todas las contrasuperficies de aros tóricos con la grasa especial (No. ref. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 10: Technische Gegevens
3s 1,93 m/s2 Tijdens het werken kan het geluidsniveau 85 db overschrijden. Draag oorbeschermers! Metingen volgens de normen: En 12549:1999. ** Metingen volgens de normen: IsO 8662-11:1999 sTAnDAARD-uITRusTInG nietapparat bedieningsaanwijzing Technische fiche Transportkoffer Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 11 De kop van de slagpen vlakslijpen. set slijtagedalen bestel nr. 73 7574 Bij reparatie of verwisselen van onderdelen moet op het cylinderloopvlak en op alle kontraloopvlakken van O-ringen speciaal vet (bestel nr. 68 3868) opgebracht worden. Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 12: Dati Tecnici
Rilievi eseguiti secondo le norme En 12549:1999. ** Rilievi eseguiti secondo le norme IsO 8662-11:1999. LA FORnITuRA COMPREnDE Graffatrici Istruzioni per l‘uso Foglio con dati tecnici Valigetta di trasporto Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 13: Problemi E Soluzioni
In caso di lavori riparazione o sostitizione di parti, è necessario lubrificare la superficie di scorrimento del cilindro e tutte le controsuperfici di scorrimento delle guarnizioni OR con il grasso speciale (codice 68-3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 14: Tekniset Tiedot
Melutaso voi työskentelyn aikana ylittää 85 db (A). Käytä kuulosuojaimia! Mittauksissa noudatettu seuraavia standardeja: En 12549:1999. ** Mittauksissa noudatettu seuraavia standardeja: IsO 8662-11:1999. TOIMITuKsEn sIsäLTö Hakasnaulaimet Työkalu käyttöö Tekniset tiedot - varaosaluettelo Koteloon Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 15 Vaihda mäntä ja tarkista samalla vahingoittunut. vaimentimen (v) kunto. Iskurin pää on muotoutunut Hio iskurin pää tasaiseksi. Kulutusosasarja tilausnumero 73 7574 Korjauksen tai osien vaihdon yhteydessä on sylinterin pinnat ja O-renkaiden vastepinnat voideltava erikoisrasvalla (68 3868) Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 16: Tekniske Data
1,93 m/s2 Lydtrykket kan overskride 85 db (A) under arbejdet. Brug høreværn! Målinger efter normerne: EN 12549:1999. ** Målinger efter normerne: ISO 8662-11:1999. LEVERInGsOMFAnG Klammesømmer brugsanvisning e sikkerhedsforeskrift Tekniske data – reservedelsliste Værktøjskuffert Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 17 Kontroller samtidig buffer (v) for tegn på slid. Driverspids slidt. slib driverspidsen plan. sæt sliddele best.nr. 73 7574 Ved reparationsarbejder eller udskiftning af dele skal cylinderløbsfladen og alle O-ringes modløbsflader smøres med specialfedt (Best.nr. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 18: Tekniska Data
(a), a h, w, 3s 1,93 m/s2 Ljudnivån vid arbete kan överskrida 85 dB (A). Anvånd hörselskydd! Mätningar enligt normer En 12549:1999. ** Mätningar enligt normer IsO 8662-11:1999. LEVERAnsOMFÅnG Klammerverktyg Verktygs-och säkerhetsanvisningar Tekniska data - reservdelsförteckning Plastväska Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 19: Störningar Och Åtgärder
Slitage på matningsöppning. slipa matningsöppning plan. sats slitagedelar beställnr. 73 7574 Vid repareringsarbeten eller byte av delar måste specialsmörjmedel (beställnr. 68 3868) läggas på cylinderglidyta och på alla mot varandra liggande glidytor på O-ringar. Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 20: Tehnični Podatki
85 dB (A). Nadenite si zaščito za ušesa! Izmere skladno s standardi: En 12549:1999. ** Izmere skladno s standardi: IsO 8662-11:1999. OBSEG POŠILJKE Sponkač navodila za uporabo Tehnični podatki – nadomestni deli Prenosni kovček Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 21 Komplet obrabnih delo Naroč. Št. 73 7574 V primeru popravil ali zamenjave delov je treba drsne površine cilindra in vse nasprotno drseče površine O-ring tesnila vselej podmazati s posebno mastjo (naroč. Št. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 22: Dane Techniczne
85 dB (A). Nosić zabezpieczenia przed hałasem! Pomiary zgodne z normami: En 12549:1999. ** Pomiary zgodne z normami: IsO 8662-11:1999. ZAKREs DOsTAWY Zszywacz Instrukcja obsługi Dane techniczne – lista części zamiennych Walizka transportowa Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 23: Usterki I Ich Usuwanie
Równo zeszlifować końcówkę napędu. Zestaw części Numer zamówienia 73 7574 zużywających się W przypadku prac naprawczych lub wymiany części, należy nanieść na powierzchnię cylindra oraz wszystkie powierzchnie przeciwbieżne pierścieni samouszczelniających smar specjalny (numer zamówienia 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 24: Műszaki Adatok
(A)-t. Viseljen fülvédőt! A mérések az En 12549:1999 norma alapján készültek. ** A mérések az IsO 8662-11:1999 norma alapján készültek. A sZÁLLÍTMÁnY TARTALMA Kapcsozógép Általános üzemeltetési útmutató Műszaki adatok – Alkatrészek listája Tároló koffer Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 25 A hajtócsúcs elhasználódott. síkköszörülést végezzen a hajtócsúcson. Koptatórész-készlet Rendelési sz. 73 7574 Javítási munkálatok vagy alkatrészcsere folyamán a hengerfutó-felületre és a körszelvényű gyűrűk összes ellenfutó-felületére speciális zsírt (rendelési szám: 68 3868) kell felkenni! Karl M. Reich Verbindungstechnik GmbH REICH ®...
-
Page 26: Technické Údaje
Hladina hluku pri práci môže prekročiť 85 dB (A). Používajte ochranu sluchu! Merania podľa normy: EN 12549:1999. ** Merania podľa normy: ISO 8662-11:1999. ROZsAH DODÁVKY Sponcovačka Všeobecný návod k použitiu Technické údaje - Zoznam náhradných dielov Kufríku Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 27: Odstránenie Poruchy
Obj.-č. 73 7574 opotrebovaniu Pri opravárenských prácach alebo výmene dielov sa musí na pracovný povrch valca a na všetky protichodné plochy krúžkov typu O nanášať špeciálny tuk (Obj.-č. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®... -
Page 28: Technická Data
Hladina hluku při práci může překročit 85 dB (A). Používejte ochranu sluchu! měření podle norem: EN 12549:1999. ** měření podle norem: ISO 8662-11:1999. ROZsAH DODÁVKY Sponcovačka Všeobecný návod na obsluhu Technická data – seznam náhradních dílů Kufru Karl M. Reich Verbindungstechnik GmbH REICH ®... - Page 29 Hrot poháněče brousit v rovině. Sada dílů podléhajících Obj.-č. 73 7574 opotřebení Při opravárenských pracích nebo výměně dílů se musí na oběžnou plochu válce a na všechny protichůdné plochy kroužků O nanášet specielní tuk (Obj.č. 68 3868). Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 30 30 I 3482...1 Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 31 Drücker b Latch b Dépresseur b 737396 spannhülse spring pin Goupille à ressort 737397 Feder spring Ressort 737398 Drücker A Latch A Dépresseur A 737399 bolzen m.Kopf boulon 738388 sicherungsring Circlip bague de frein Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 32 A *-gal megjelölt részek (gyorsan kopó alkatrészek) csak a gyorsan kopó alkatrész-készletben kaphatók. Dielce označené symbolom * (opotrebiteľné dielce) sú k dispozícii len v sade dielcov podliehajúcich opotrebovaniu. Části označené s * (díly podléhající rychlému opotřebení) lze obdržet pouze se sadou dílů podléhajících opotřebení. Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 33 I 33 3482...1 Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 34 3482...1 34 I Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 35 I 35 3482...1 Karl M. Reich Verbindungstechnik GmbH REICH ®...
- Page 36 Karl M. Reich Verbindungstechnik GmbH Nürtinger Straße 74-78, D-72644 Oberboihingen Tel. + 49 (0)7022 71-0 Verkauf Inland + 49 (0)7022 71-233 www.kmreich.com...
