7. Atık su transfer istasyonunun montajı
7.1 Genel tanımlama
Multilift MOG veya MDG atık su transfer istasyonunu monte
ederken, boşaltma, istasyonlara erişim vb. konularla ilgili tüm
yerel yönetmeliklere uyulduğundan emin olun.
7.1.1 Montaj şeması

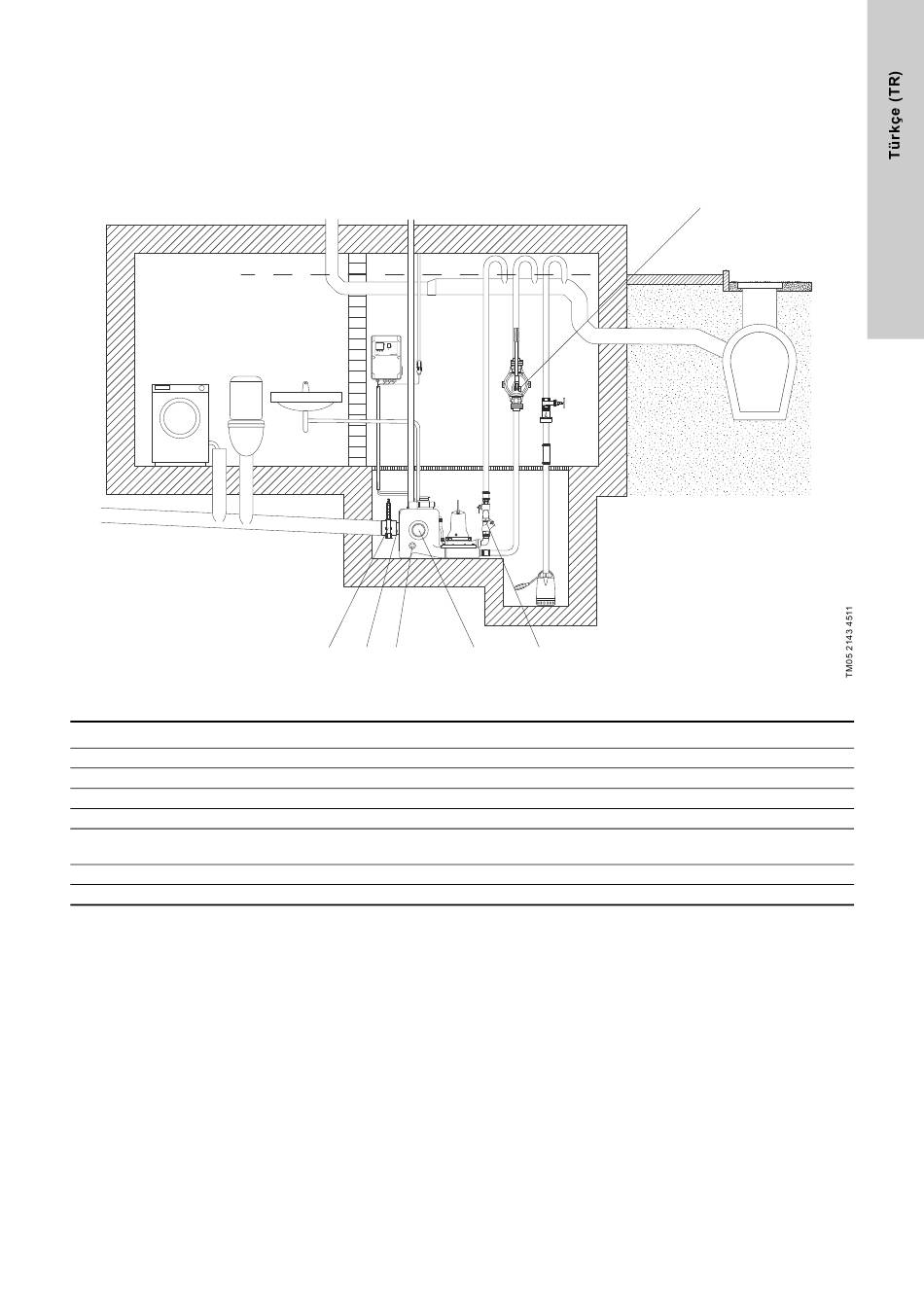

Şekil 18 Montaj şeması
Konum Aksesuarlar
1 Sızdırmazlık elemanı, DN 100
2 Sızdırmazlık örneği, DN 50
3 Diyafram pompa, 1 1/2"
4 PVC yalıtım valfi, DN 100
1 1/2" önmontajlı tahliye boruları
5
(detaylı açıklamalar aşağıdadır)
6 Değiştirme için sızdırmazlık elemanını sahip giriş diski, DN 150
7 9,6 V batarya ve bağlantı parçalı batarya kiti
4 6 2 1
3
5
98085356 (MOG)
98085358 (MDG)
Ürün numarası
97726942
98079669
96003721
96615831
98079681
98079682
617
