Az 5. poz. részletes leírása

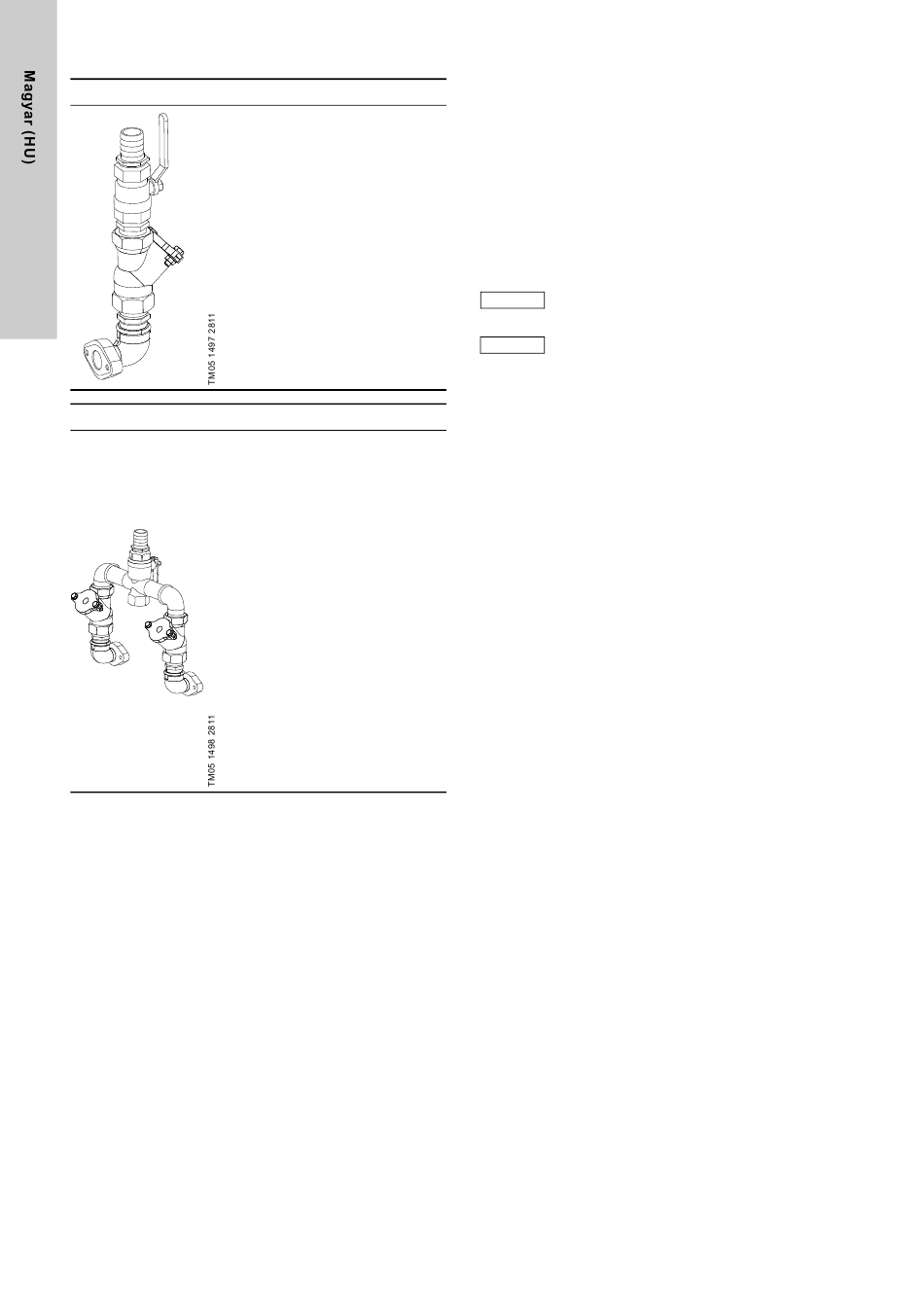

Ábra
1 1/2" komplett előszerelt nyomóoldali
csövezés, MOG:
– 1 x flexibilis csatlakozó közdarab
– 1 x tömlő csatlakozó Rp 1 1/2 /
– 1 x gömbcsap R 1 1/2
– 2 x menetes közdarab Rp 1 1/2
– 1 x golyós visszacsapó szelep
– 1 x könyök 90 ° Rp 1 1/2 / R 1 1/2
Megjegyzés: Az oválkarima 1 1/4"
belső menettel a MOG szállítási
terjedelmébe tartozik.
Lásd
Ábra
1 1/2" komplett előszerelt nyomóoldali
csövezés, MDG:
– 1 x flexibilis csatlakozó közdarab
– 1 x tömlő csatlakozó Rp 1 1/2 /
– 1 x gömbcsap R 1 1/2
– 1 x kereszt csatlakozó Rp 1 1/2
– 1 x vakkarima Rp 1 1/2
– 2 x hosszú menetes közdarab
– 2 x könyök 90 ° Rp 1 1/2 / R 1 1/2
– 2 x menetes közdarab R 1 1/2
– 2 x golyós visszacsapó szelep
– 2 x könyök 90 ° Rp 1 1/2 / R 1 1/4
Megjegyzés: Az MDG szállítási
terjedelmébe tartozik két ovál karima
1 1/4" belső átmérővel.
Lásd
306
Leírás
2 db DN 40 bilinccsel
DN 40
(ball) R 1 1/2
2. Szállítási terjedelem fejezet.
Leírás
2 db DN 32 bilinccsel
DN 40
R 1 1/2
R 1 1/2
2. Szállítási terjedelem fejezet.
7.2 Ajánlások az átemelő berendezés telepítésére
Az átemelő berendezés helyes telepítésére vonatkozó
javaslatokat az EN 12056-4 szabvány szerint állították össze.
Lásd 7.1.1 Beépítési rajz fejezet.
• Az átemelő berendezést jól megvilágított és jól szellőző helyre
telepítse, 60 cm szabad térrel minden eszköz körül, amit
működtetni kell vagy karbantartást igényel.
• Biztosítson egy szivattyús zsompot a padlószint alatt.
Amennyiben az átemelő berendezés pincében vagy olyan
aknában kerül telepítésre, ahol fennáll a veszélye a talajvíz
betörésének, akkor javasolt (néhány országban kötelező) egy
független működésű zsompszivattyú beépítése a padlószint
alá. Lásd 18. ábra.
A gyűjtőtartály, a szivattyú és a kábel elárasztható
Megjegyz.
(max. 2 m, 7 napig).
A vezérlőszekrényt száraz és jól szellőztetett helyre
Vigyázat
kell telepíteni.
• Minden szivattyú csatlakozásnak rugalmasnak kell lennie
a rezgések csökkentéséhez.
• Az átemelő berendezést biztosítani kell felemelkedés és
csavarodás ellen.
• Minden nyomóvezetéket (átemelő, kézi membránszivattyú,
zsompszivattyú) egy, a visszaömlési szint feletti hurokkal kell
ellátni. A hattyúnyak/víztömítés legmagasabb pontjának
magasabban kell lennie a vísszafolyási szintnél, alapesetben
az utcaszintnél. Lásd 18. ábra.
• A DN 80 vagy annál nagyobb nyomóvezetékeknél építsen be
elzáró szerelvényt. A beömlésnél szintén biztosítani kell
elzáró szelepet.
• Felszíni vizeket tilos az épületben elhelyezett átemelő
berendezésbe vezetni. Erre külön átemelő telepet kell
biztosítani az épületen kívül.
• Az átemelő berendezéseket egy, az EN 12050-4 szabványnak
megfelelő visszacsapó szeleppel kell ellátni.
• A nyomóvezeték térfogatának a visszacsapó szelep felett,
a visszaömlési szintig, kisebbnek kell lennie, mint a hasznos
tartály térfogat.
• A kommunális szennyvizet szállító átemelő berendezéseket
általában ki kell szellőztetni a tetőszint fölé.
Azonban engedélyezett az épület fő szellőző rendszerébe,
mint másodlagos szellőző rendszerbe vezetni az átemelő
szellőzőjét. Speciális szellőztető szelepeket (tartozék) kell
elhelyezni az épületen kívül.
• Ha a szennyvíz egy gyűjtővezetékbe ömlik, akkor
a gyűjtővezeték töltöttségi szintje legalább h/d = 0,7 legyen.
A gyűjtővezetéknek legalább egy mérettel nagyobbnak kell
lennie a nyomóvezetéknél.
• A vezérlést elárasztástól védett helyen kell elhelyezni, és fel
kell szerelni vészjelzéssel.
Használjon kézi membránszivattyút a gyűjtőtartály egyszerű, kézi
leürítésére szivattyú meghibásodás esetén (nem kötelező).
