Käyttöohje
M5, M15 ja EM5 ovat kiertyväkaraisten venttiilien ja peltien
ohjaamiseen tarkoitettuja toimimoottoreita.
M5:n käyntiaika on n. 80 s./180° ja M15:n n. 300 s.
Niitä käytetään, kun säätimessä on lisää/vähennä-ulostulo.
EM5 käytetään, kun säätimessä on 2–10 V DC jänniteulostulo.
Asennus VTR-, VTRA-, STM ja STMT-venttiileihin,
joiden toiminta-alue on 180° (ks. kuva 1).
– Käännä venttiilin kara "kylmä"-asentoon.
– Tarkista, että toimilaite on miinusasennossa (7). Jos näin ei
ole, ajetaan toimilaite miinusasentoon kuvan 3 mukaisesti.
– Irrota ruuvit (1) ja asenna hylly (2) venttiiliin.
– Asenna kytkinkahva venttiilikaraan siten, että se osoittaa
toimilaitteen miinusasentoon.
– Työnnä toimilaite venttiiliä vasten. Kytkinkahvassa olevan
kiilan tulee sopia johonkin toimilaitteen kytkimessä (5) olevaan
kiilauraan. Aseta lukitusrengas (6) siten, että se peittää
käyttämättömän kiilauran.
– Venttiiliä voidaan nyt ohjata käsin painamalla sisään kyt-
kinkahvan päässä olevaa nuppia.
– Irrota toimilaitteen muovikansi ja kytke johtimet kytke-
ntärimaan kytkentäkaavan mukaisesti.
– Kiinnitä muovikansi.
5
4
3
3
2
1
TAC AB, Jägershillgatan 18, SE-213 75 MALMÖ, SWEDEN, +46 40 38 68 50 (vx)
Suomenkielinen
8 (8)
7
6
2
1

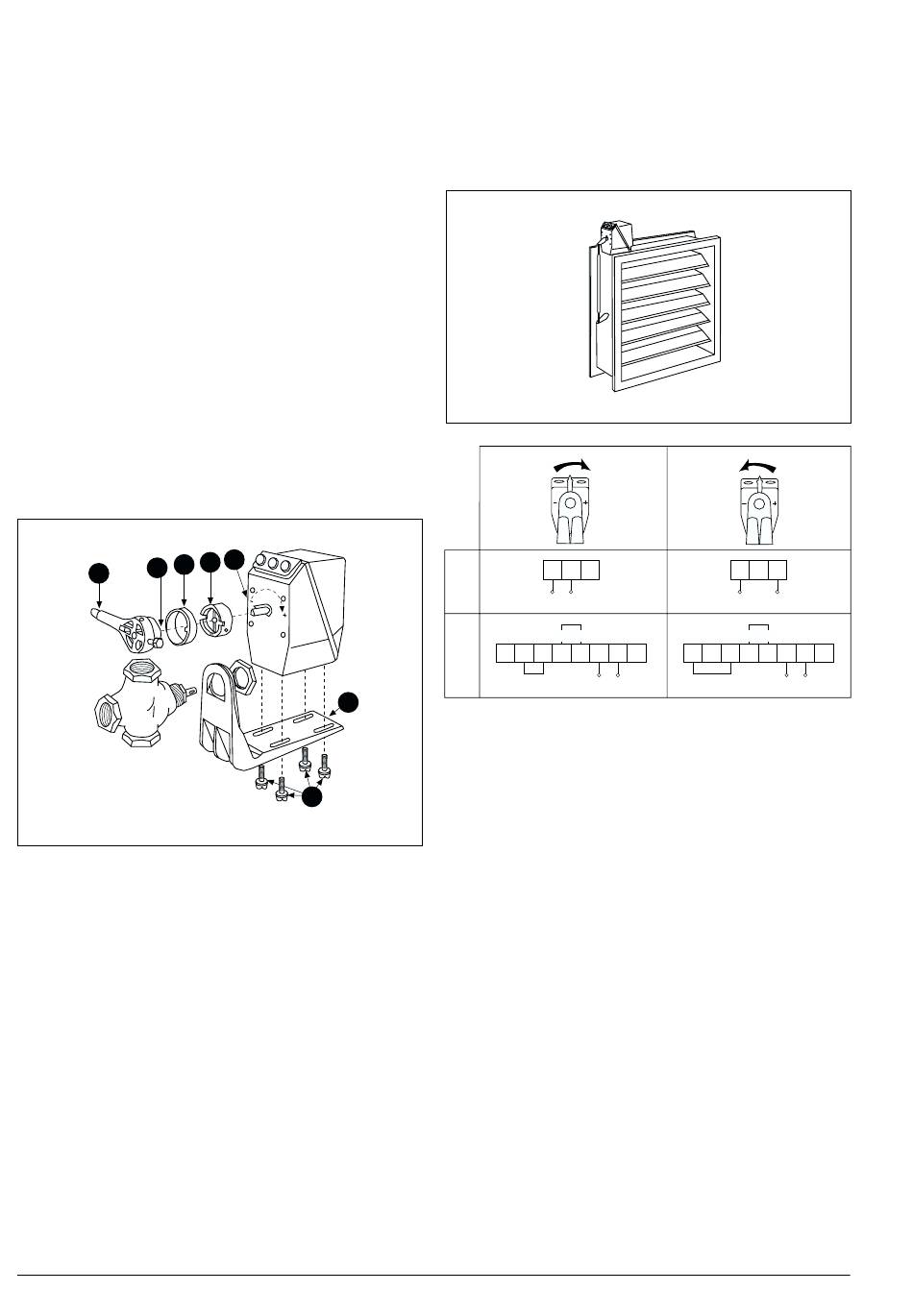

Kuva 1
Asennus peltiin, jonka työalue on 160°.
– Asenna toimilaite peltiin ja kiinnitä pellin ja toimilaitteen varret
toisiinsa, ks. kuva 2. Säädä varret siten, että pelti liikkuu
ääriasennosta toiseen toimilaitteen mukaan. Toimilaitteen
koeajo suoritetaan kuvan 3 mukaan.
– Irrota toimilaitteen muovikansi ja kytke johtimet kytken-
tärimaan kytkentäkaavan mukaisesti.
– Kiinnitä muovikansi.
M5
R B W
M15
24 V~
EM5
G1 M X1 G2 X2 G G0 G
1 2 3 4 5 6 7
24 V~
Kuva 2
R B W
24 V~
G1 M X1 G2 X2 G G0 G
8 1 2 3 4 5 6 7
24 V~
Kuva 3
0FL-3105-000, 2000-01
