Gebruikershandleiding
M5, M15 en EM5 zijn servomotoren, die bestemd zijn voor de
regeling van kleppen met draaibeweging en van luchtkleppen.
De looptijd bedraagt voor M5 ca. 80 s. en voor M15 ca. 300 s. Ze
worden gebruikt voor regelapparatuur met modulerende open-
resp. dicht-uitgang.
EM5 wordt gebruikt voor apparatuur met 2–10 V DC span-
ningsuitgang.
Montage op VTR-, VTRA-, STM- en STMT-kleppen
met een draaihoek van 180°.
– Draai de klepspindel naar positie "koud".
– Controleer, of de servomotor in min-positie (7) is. Indien dit
niet het geval is, moet hij in de minpositie gebracht worden,
zie figuur 3.
– Draai de schroeven (1 ) los en monteer de console (2) op de
klep.
– Monteer de handversteller (3) zodanig op de klepspindel, dat
deze in de min-richting van de servomotor wijst. De be-
vestigingsschroef (4) wordt geplaatst in die uitsparing van de
handversteller, welke overeenkomt met de klepspindel.
– Schuif de servomotor tegen de klep. De verende nok op de
handversteller moet in een van de uitsparingen op de
meenemer 5 passen. Monteer de blokkeringsring (6) zo-
danig, dat de niet gebruikte uitsparing wordt opgevuld.
– Draai de schroeven aan. Tussen de handversteller (3) en de
meenemer moet een opening blijven van ca. 1 mm.
– De klep kan nu met de hand worden bediend, door de knop
op de handversteller in te drukken.
– Verwijder het kunststof deksel op de servomotor een sluit de
kabel aan op de klemmenstrook volgens het aansluitschema.
Let ook op het schakelschema in de servomotor.
– Monteer het kunststof deksel.
5
4
3
3
2
1
0FL-3105-000, 2000-01
7
6
2
1

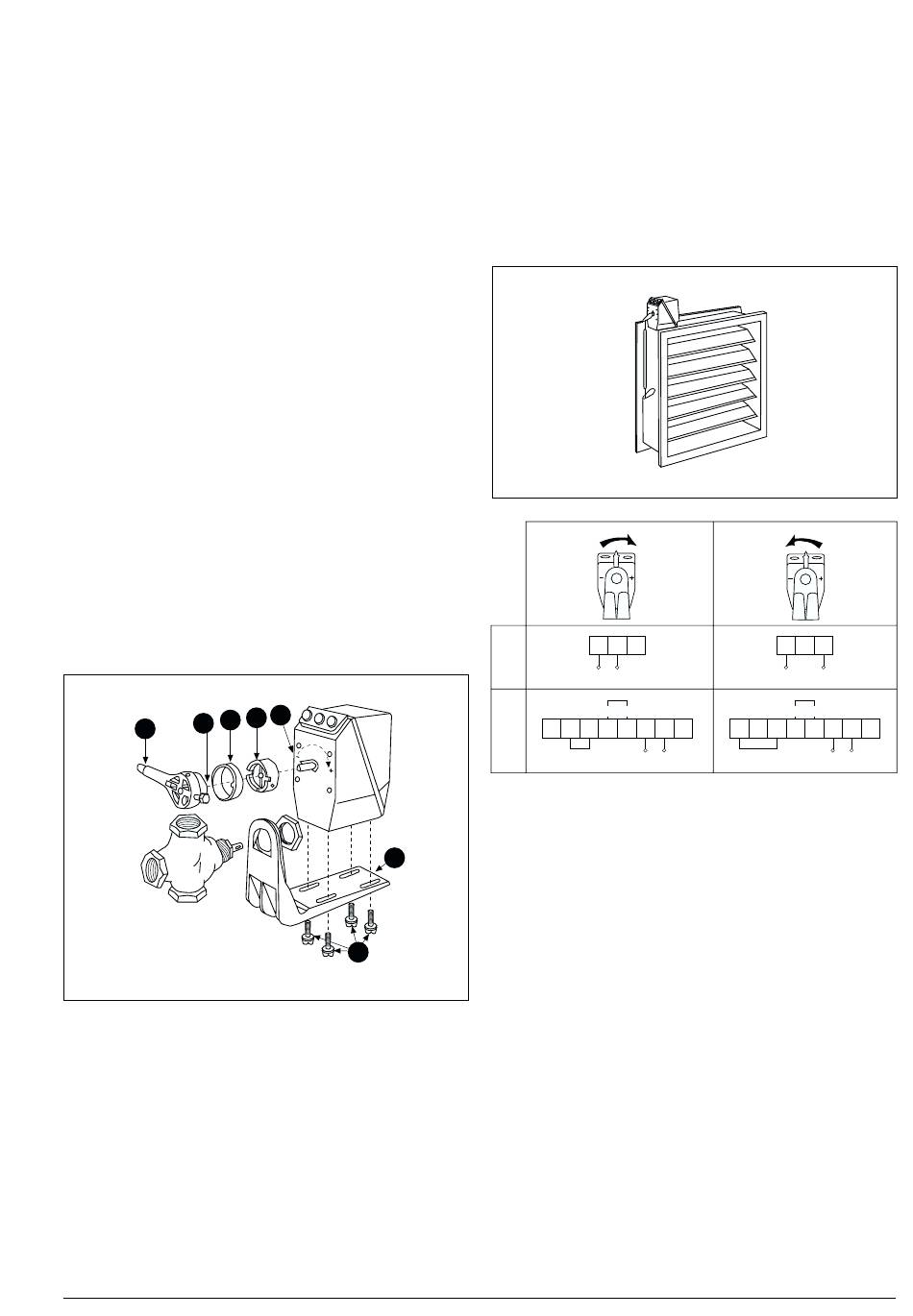

Figuur 1
Montage op luchtkleppen met 160° draaihoek.
– Monteer de servomotor aan de Luchtklep en bevestig de
trekstang aan de handversteller van de servomotor, zie
figuur 2. Stel de trekstang en eventueel de handversteller zo
af, dat de luchtklep over het gehele draaibereik loopt, wan-
neer de servomotor van de ene eindpositie naar de andere
wordt gebracht. Testen van de servomotor vindt plaats
volgens figuur 3.
– Verwijder de kunststof kap op de servomotor en sluit de kabel
aan op de klemmenstrook volgens het aansluitschema. Let
ook op het schakelschema in de servomotor.
– Monter de kap weer.
M5
R B W
M15
24 V~
EM5
G1 M X1 G2 X2 G G0 G
1 2 3 4 5 6 7
24 V~
Figuur 2
R B W
24 V~
G1 M X1 G2 X2 G G0 G
8 1 2 3 4 5 6 7
24 V~
Figuur 3
