M5, M15 och EM5 är ställdon för styrning av ventiler med
vridande spindelrörelse och luftspjäll.
Gångtiden för M5 är ca 80 s och för M15 ca 300 s.
De används till regulatorer med öka/minska-utgång.
EM5 används till regulatorer med 2–10 V DC spänningsutgång.
Montering på VTR-, VTRA-, STM- och STMT-ventiler
med 180° arbetsområde, se figur 1.
– Vrid ventilspindeln till "kallt" läge.
– Kontrollera att ställdonet står i minusläge (7).
Om så ej är fallet, skall den köras till minusläge enligt figur 3.
– Lossa skruvarna (1) och montera hyllan (2) på ventilen.
– Montera kopplingsarmen (3) på ventilspindeln, så att den
pekar mot minus på ställdonet.
Låsskruven (4) placeras i det hål i kopplingsarmen som
motsvarar hålet i ventilspindeln.
– Skjut ställdonet mot ventilen. Kilen på kopplingsarmen skall
passa in i ett av urtagen på medbringaren (5).
Montera blockeringsringen (6) så att det urtag som ej an-
vänds blockeras.
– Drag åt skruvarna (1). En spalt på ca 1 mm skall finnas
mellan kopplingsarmen (3) och medbringaren (5).
– Ventilen kan nu handstyras genom att knappen på kopp-
lingsarmen intryckes.
– Demontera plastkåpan på ställdonet och anslut ledningarna
till kopplingsplinten enligt anläggningsschema. Se även
inkopplingsschema i ställdonet.
– Montera plastkåpan.
5
4
3
3
2
1
0FL-3105-000, 2000-01
M5, EM5, M15
7
6
2
1

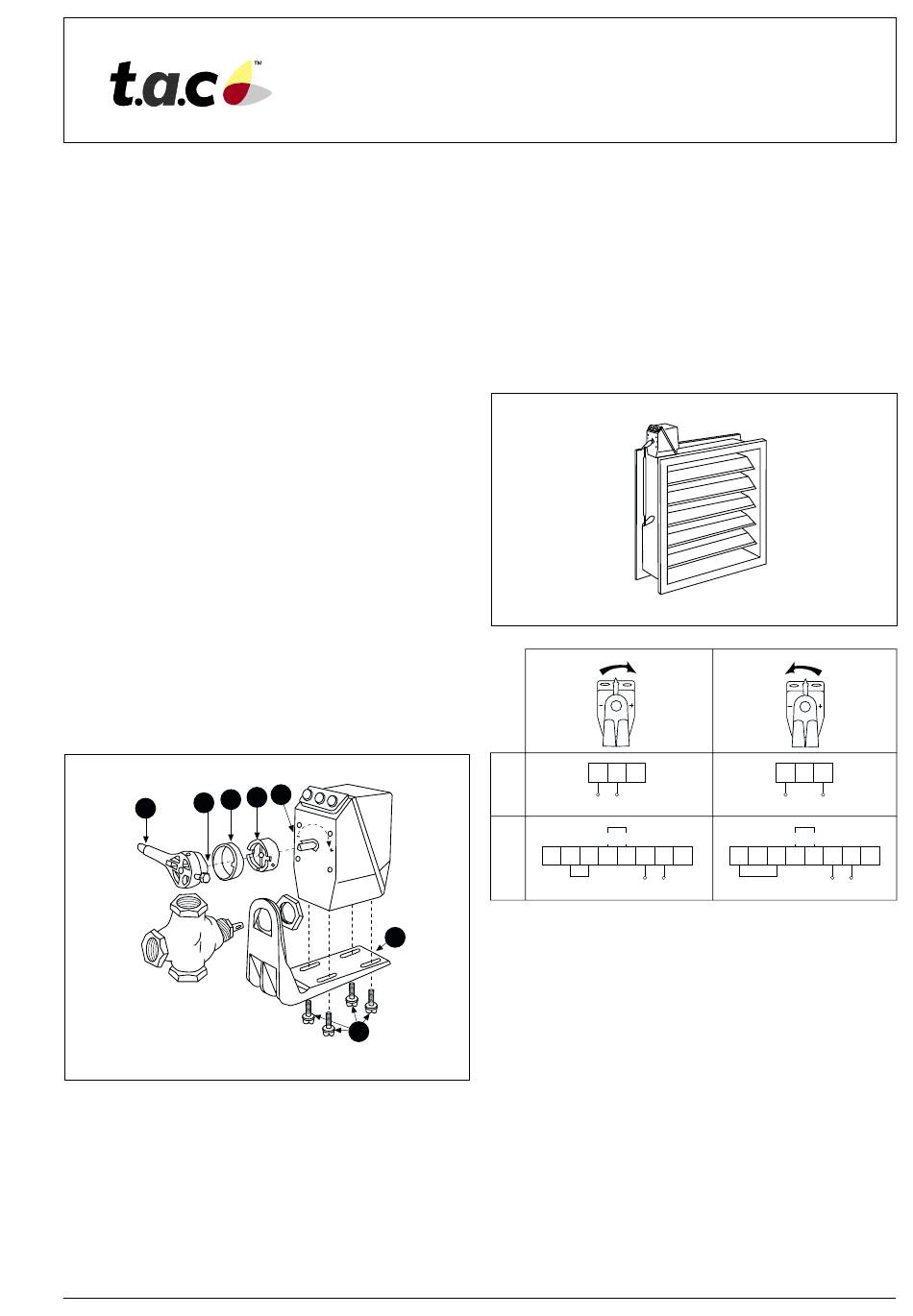

Figur 1
Bruksanvisning/User's Manual

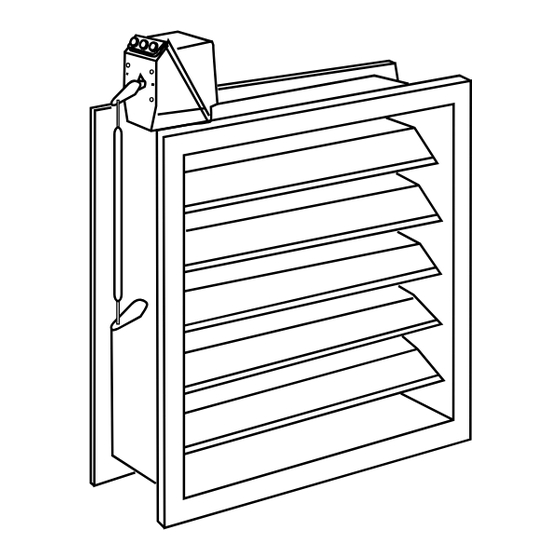

Montering på spjäll med 160° arbetsområde.
– Montera ställdonet på spjället och fäst spjällets länkstång på
ställdonets länkarm, se figur 2.
Justera länkstangen och eventuellt länkarmen så att spjället
löper över hela arbetsområdet, då ställdonet körs från änd-
läge till ändläge.
Provkörning av ställdonet sker enligt figur 3.
– Demontera plastkåpan på ställdonet och anslut ledningarna
till kopplingsplinten enligt anläggningsschema. Se även in-
kopplingsschema i ställdonet.
– Montera plastkåpan.
M5
R
B W
M15
24 V~
EM5
G1 M X1
G2 X2
G G0 G
1
2
3
4
5
6
7
24 V~
0FL-3105-000
Figur 2
R
B W
24 V~
G1 M X1
G2 X2
G G0 G
8
1
2
3
4
5
6
7
24 V~
Figur 3
Svenska
8
1 (8)
