Manuale
I servomotori mod. M5, M15, e EM5 sono adatti per la moto-
rizzazione di valvole o serrande. Il tempo de rotazione corri-
spondente ad una corsa di 180° è, per la serie M5, circa 80 s ed
e circa 300 s per la serie M15.
I mod. M5 ed M15 sono da impiegarsi con regolatori il cui
comando di uscita e bidirezionale.
Il modello EM5 e invece adatto ad essere utilizzato con regolatori
il cui segnale di uscita e variabile da 2 a 10 V c.c.

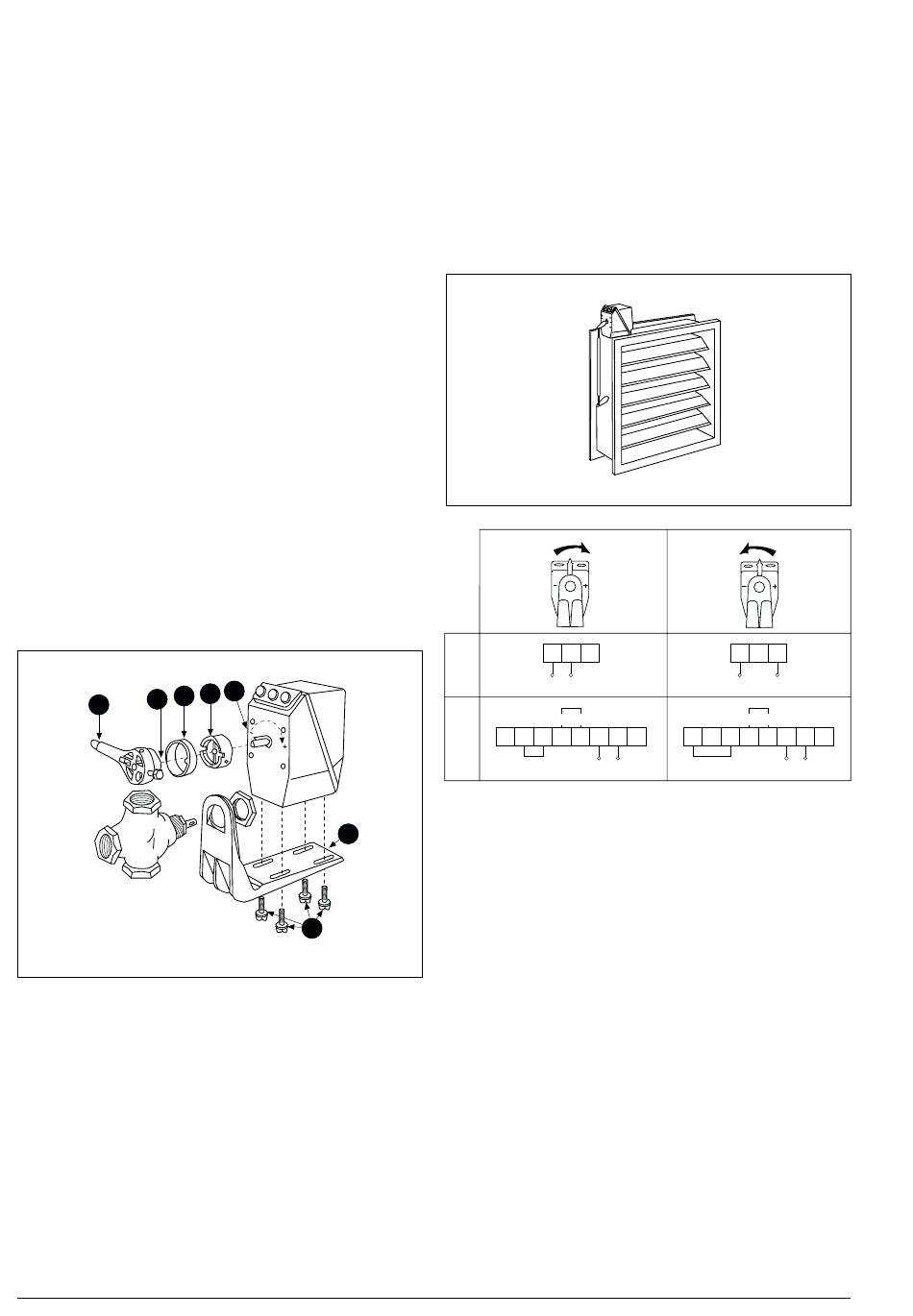

Assemblaggio su valvole con corsa angolare 180°,
mod. VTR, vedi figura 1.
– Posizionare l'albero della valvola su "freddo".
– Verificare che il servomotore sia sulla posizione "meno'' (7).
Qualora non lo fosse, riportarlo in detta posizione eseguendo
i collegamenti elettrici come indicato in figura 3.
– Allentare le viti (1 ) e fissare la staffa (2) sulla valvola.
– Inserire il giunto (3) sull'albero della valvola rotandolo in
modo che il pulsante per il comando manuale sia rivolto verso
la posizione meno indicata sul motore. Inserire la vite (4) in
uno dei fori del giunto in corrispondenza del foro esistente
sull'albero della valvola.
– Spingere il servomotore verso la valvola. La chiavella del
giunto di accoppiamento deve entrare in uno dei due incastri
del mozzo (5). Porre l'inserto di plastica tra giunto e mozzo
in modo che venga chiuso l'incastro non utilizzato.
– Serrare le viti (1). Tra il mozzo e il giunto lasciare uno spazio
di circa 1 mm.
– La valvola può essere posizionata manualmente rotando il
giunto di accoppiamento, dopo aver premuto il pulsante di
sblocco.
– Eseguire i collegamenti elettrici alla morsettiera.
5
4
3
3
2
1
Italiano
6 (8)
7
6
2
1
Figura 1
Montaggio su serrande.
– La corsa del servomotore per serranda è 90° oppure 160° (a
richiesta).
– Posizionare il servomotore sulla serranda e collegare l'asta
della serranda alla leva del servomotore. E' Preferibile non
installare il servomotore in posizione orizzontale, vedi figu-
ra 2.
– Allentare la vite posta sull'albero e, rotando la leva del
servomotore, assicurarsi che l'angolo di rotazione di corsa
del servomotore sia corrispondente quello della serranda. Il
collegamento elettrico per eseguire la prova del servomotore
e quello riportato in figura 3.
– Eseguire i collegamenti alla morsettiera.
M5
R B W
M15
24 V~
EM5
G1 M X1 G2 X2 G G0 G
1 2 3 4 5 6 7
24 V~
Figura 2
R B W
24 V~
G1 M X1 G2 X2 G G0 G
8 1 2 3 4 5 6 7
24 V~
Figura 3
