- Page 1 COVER PAGE RAM 3500 50085 CUSTOM QUICK INSTALL MOUNTING KIT 30035/58058, Pages 1-3 30095/30124, Pages 4-6 NOTE! Prior to installing product, please visit one of our websites to assure your kit contains the most recent revision to installation instruction and verify vehicle application.
-
Page 2: Installation Instructions

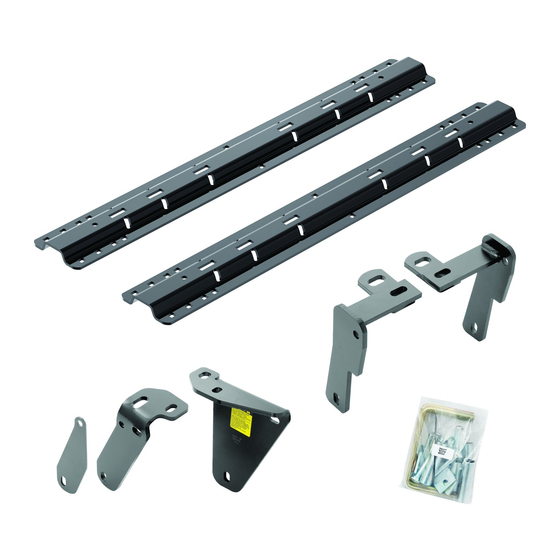

Installation Instructions Part Numbers: CUSTOM QUICK INSTALL 50085 MOUNTING KIT Ram 3500 INSTALLATION SHOWN FOR THE 58058 OR 30035 RAILS Equipment Required: WARNING: Under no circumstances do we recommend Fastener Kit: 50085F exceeding the towing vehicle manufacturers recommended vehicle towing capacity. -
Page 3: Part Numbers
After fully installing the 50085 custom mounting brackets, tighten the fasteners in the following sequence. Note: Torque all 1/2” hardware to 75 ft-lbs (102 N*M). First torque the mounting rails to the frame brackets and then torque the frame brackets to the truck frame. -
Page 4: Mounting Kit
Installation Instructions Part Numbers: CUSTOM QUICK INSTALL 50085 MOUNTING KIT Ram 3500 Figure 2 Position the Rail RAILS 58058 OR 30035 ONLY USE SADDLE/SLIDER/ARCHES TO LOCATE FRONT RAIL ” 28-1/2 26-1/2” FOR RAILS 58058 OR 30035 ONLY 2014, 2015 Cequent Performance Products... - Page 5 INSTALLATION SHOWN FOR THE 30124 OR 30095 RAILS CENTER BOLTS AND HARDWARE ARE SUPPLIED All Fasteners Typical On All Figure 3 Brackets WITH FIFTH WHEEL OR GOOSENECK HITCHES THAT ARE RATED OVER 18K VEHICLE FORWARD All of the fasteners listed are supplied with this kit, all other mentioned fasteners are supplied with rail kit 30124 ITEM DESCRIPTION...
- Page 6 After fully installing the 50085 custom mounting brackets, tighten the fasteners in the following sequence. Note: Torque all 5/8” hardware to 150 ft-lbs (204 N*M) and all ½” hardware to 75 ft-lbs (102 N*M). First torque the mounting rails to the frame brackets and then torque the frame brackets to the truck frame.
- Page 7 Installation Instructions Part Numbers: CUSTOM QUICK INSTALL 50085 MOUNTING KIT Ram 3500 Figure 4 Position the Rail RAILS 30095 OR 30124 ONLY USE SADDLE/SLIDER/ARCHES TO LOCATE FRONT RAIL 28-1/4” 26-1/4” Bolt FOR RAILS 30124 OR 30095 ONLY 2014, 2015 Cequent Performance Products...
- Page 8 PORTADA RAM 3500 KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA 50085 30035/58058, Pág. 1-3 30095/30124, Pág. 4-6 ¡NOTA! Antes de instalar el producto, visite uno de nuestros sitios web para asegurar que su kit contiene la versión más reciente de las instrucciones de instalación y verificar la...
-
Page 9: Instrucciones De Instalación
Instrucciones de instalación Números de partes: KIT DE MONTAJE PARA 50085 INSTALACIÓN RÁPIDA A LA MEDIDA Ram 3500 SE MUESTRA LA INSTALACIÓN PARA LOS LARGUEROS 58058 O 30035 Equipo necesario: ADVERTENCIA: Bajo ninguna circunstancia Kit de tornillos: 50085F recomendamos superar la capacidad de remolque del vehículo recomendada por el fabricante del vehículo de remolque. - Page 10 Después de instalar completamente los soportes montaje 50085 a la medida, apriete los fijadores en la siguiente secuencia. Nota: Apriete a torsión todas las piezas de 1/2” a 75 pies-lbs. (102 N*M) Primero apriete los largueros de montaje en los soportes del bastidor y luego apriete los soportes del bastidor al bastidor del vehículo.
- Page 11 Instrucciones de instalación Números de partes: KIT DE MONTAJE PARA 50085 INSTALACIÓN RÁPIDA A LA MEDIDA Ram 3500 Figura 2 Posicione el larguero LARGUEROS 58058 O 30035 ÚNICAMENTE USE MONTURA/DESLIZADOR/ARCOS PARA LOCALIZAR EL LARGUERO DELANTERO Bastidor/chasis ” 28-1/2 CAMA LARGA 26-1/2”...
- Page 12 SE MUESTRA LA INSTALACIÓN PARA LOS LARGUEROS 30124 O 30095 SE SUMINISTRAN LOS PERNOS CENTRALES Y PIEZAS CON ENGANCHES DE QUINTA RUEDA O DE CUELLO Todos los fijadores son iguales Figura 3 DE GANSO para todos los soportes CALIFICADOS POR ENCIMA DE 18K FRENTE DEL VEHÍCULO Todos los fijadores que se indican vienen con este kit, todas las otras piezas mencionadas se suministran con el número de kit de largueros 30124.
- Page 13 Después de instalar completamente los soportes montaje 50085 a la medida, apriete los fijadores en la siguiente secuencia. Nota: Apriete todas las piezas de 5/8” a 150 pies-lbs. (204 N*M) y todas las piezas de 1/2" a 75 pies-lbs. (102 N*M).
- Page 14 Instrucciones de instalación Números de partes: KIT DE MONTAJE PARA 50085 INSTALACIÓN RÁPIDA A LA MEDIDA Ram 3500 Figura 4 Posicione el larguero LARGUEROS 30095 O 30124 ÚNICAMENTE USE MONTURA/DESLIZADOR/ARCOS PARA LOCALIZAR EL LARGUERO DELANTERO Bastidor/chasis 28-1/4” CAMA LARGA 26-1/4”...
-
Page 15: Page De Couverture
PAGE DE COUVERTURE RAM 3500 NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE 50085 30035/58058, Pages 1-3 30095/30124, Pages 4-6 REMARQUE! Avant d'installer le produit, veuillez visiter un de nos sites Web pour vous assurer que votre ensemble contient la plus récente version des instructions d'installation et vérifier l'application qui convient à... -
Page 16: Instructions D'installation
Instructions d'installation Numéro de pièce : NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE 50085 Ram 3500 INSTALLATION ILLUSTRÉE POUR LES TRAVERSES DE MONTAGE 58058 OU 30035 AVERTISSEMENT : Équipement requis : En aucun cas nous ne recommandons de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage. - Page 17 17. Après avoir entièrement posé les supports de montage sur mesure 50085, serrer la visserie selon la séquence suivante. Nota : Serrer toute la visserie 1/2 po au couple de 75 lb-pi (102 N.m). Serrer d'abord les traverses contre les supports de cadre, puis serrer les supports de cadre contre le cadre de la camionnette.
- Page 18 Instructions d'installation Numéro de pièce : NÉCESSAIRE DE MONTAGE 50085 RAPIDE SUR MESURE Ram 3500 Figure 2 Mettre la traverse en place TRAVERSES DE MONTAGE 58058 OU 30035 SEULEMENT Utiliser des socles de sellette/curseur/col de cygne pour placer la traverse de montage avant.
- Page 19 INSTALLATION ILLUSTRÉE POUR LES TRAVERSES DE MONTAGE 30124 OU 30095 LES BOULONS ET LA VISSERIE DU CENTRE SONT FOURNIS AVEC LES ATTELAGES À SELLETTE OU À COL-DE-CYGNE Figure 3 DONT LA CAPACITÉ EST SUPÉRIEURE À 18K. Visserie similaire pour tous les supports de montage AVANT DU VÉHICULE Toutes les fixations listées sont fournies avec cet ensemble,...
- Page 20 15. Après avoir entièrement posé les supports de montage sur mesure 50085, serrer la visserie selon la séquence suivante. Nota : Serrer toute la visserie 5/8 po au couple de 150 lb-pi (204 N.m) et toute la visserie 1/2 po au couple de 75 lb-pi (102 N.m).
