Reese Elite Pop-In Assembly Instructions Manual

Ball and safety chain attachment

Hide thumbs Also See for Elite Pop-In:

Assembly instructions manual (12 pages)

page of 12

/ 12
Bookmarks

Available languages

Quick Links

Download this manual

Reese ® Elite™ Pop-In ™ Ball and Safety Chain

DEALER/INSTALLER:

(1) Provide this Manual to end user.

(2) Physically demonstrate procedures in this Manual to end user.

(3) Have end user demonstrate that he/she understands procedures.

END USER:

(1) Read and follow this Manual every time you use Hitch.

(2) Save this Manual for future reference.

(3) Pass on copies of Manual to any other user or owner of Hitch.

Figure 1

PART

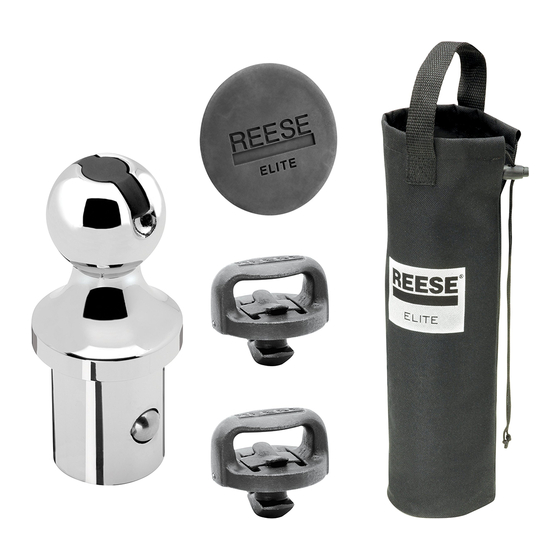

1. POP – IN™ GOOSENECK BALL

2. SAFETY CHAIN ATTACHMENT

3. GOOSENECK COVER

4. STORAGE BAG

For Installation Assistance or Technical Help, Call 1-800-758-0869

30137N – 19AUG10C

ASSEMBLY INSTRUCTIONS

Attachment

QTY.

PCN14025

PRINTED IN XXX

Need help?

Do you have a question about the Elite Pop-In and is the answer not in the manual?

Questions and answers

Summary of Contents for Reese Elite Pop-In

Page 1 ASSEMBLY INSTRUCTIONS Reese ® Elite™ Pop-In ™ Ball and Safety Chain Attachment DEALER/INSTALLER: (1) Provide this Manual to end user. (2) Physically demonstrate procedures in this Manual to end user. (3) Have end user demonstrate that he/she understands procedures. END USER: (1) Read and follow this Manual every time you use Hitch.
Page 2 REESE® Elite™ Series Pop-In™ Gooseneck Ball and Safety Chain Attachments Check all the boxes for all the components listed in Figure 1 and become familiar with component terminology. To install Pop-In™ Gooseneck ball - Lift handle in center of the ball and rotate 90 degrees (see figure 2). Insert Gooseneck ball assembly in the receiver tube in the bed of the truck with the ball bearings oriented side to side of the truck bed, Turn the center handle 90 degrees so that it drops in the slit in the top of the ball.
Page 3 Figure 7 – Center cover plug installed REESE® Elite ™Series Gooseneck HITCH SYSTEM IMPORTANT INFORMATION ON TOWING TOWING EQUIPMENT OWNERS: Make sure all operators of your equipment read and understand this information before towing. Save for reference. This will help you properly use and maintain your towing equipment. Refer to owner’s manuals for your tow vehicle, trailer and other parts of your towing system. Learn the capabilities and limitations of each part.
Page 4 Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Any damage to the REESE® Elite™ Series Gooseneck Hitch as a result of misuse, abuse, neglect, accident, improper installation, or any use violative of instructions furnished by us, WILL VOID THE WARRANTY.
Page 5 INSTRUCTIONS DE MONTAGE Boule amovible et dispositif de fixation de chaîne de sécurité Reese ® Elite™ CONCESSIONNAIRE/INSTALLATEUR : (1) Remettre ce Manuel à l'utilisateur final. (2) Démontrer physiquement les procédures de ce Manuel à l'utilisateur final. (3) Demander à l'utilisateur final de démontrer sa compréhension des procédures.
Page 6 REESE® Elite™ Series Boule amovible et dispositif de fixation de chaîne de sécurité 1. Vérifier la présence de tous les composants énumérés à la Figure 1 dans toutes les boîtes et se familiariser avec leur terminologie. 2. Pour installer la boule amovible col-de-cygne - Lever le levier situé au centre de la boule et le tourner de 90 degrés (voir la figure 2).
Page 7 Figure 7 – Couvercle central posé SYSTÈME D'ATTELAGE col-de-cygne REESE® Elite ™Series RENSEIGNEMENTS IMPORTANTS SUR LE REMORQUAGE PROPRIÉTAIRES D’ÉQUIPEMENT DE REMORQUAGE : Assurez-vous que tous les utilisateurs de votre équipement liront et comprendront cette information avant le remorquage. Conservez ces renseignements pour consultation ultérieure. Ils vous seront utiles pour utiliser et entretenir correctement votre équipement de remorquage.
Page 8 Certains États ou provinces ne permettant pas d’exclure ou de restreindre les dommages accessoires ou indirects, il se peut que la restriction ou l’exclusion ci-dessus ne vous concerne pas. Tout dommage à l'attelage col-de-cygne REESE® Elite ™Series attribuable à une mauvaise utilisation, un usage abusif, la négligence, un accident, une installation inadéquate, ou à...
Page 9: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN Reese ® Elite™ Instalación de cadena de seguridad y esfera Pop-In CONCESIONARIO/INSTALADOR: (1) Entregue este manual al usuario final. (2) Demuestre físicamente los procedimientos en este manual al usuario final. (3) Pida al usuario final que le demuestre que entiende los procedimientos.
Page 10 REESE® Elite™ Series Instalación de cadena de seguridad y esfera cuello de ganso Pop-In Revise todas las cajas para los componentes que se enumeran en la Figura 1 y familiarícese con la terminología de los componentes. Para instalar la esfera cuello de ganso Pop-In - Levante la manija en el centro de la bola y rote 90 grados (ver figura 2).
Page 11 Figura 7 – Tapón de cubierta central instalado Elite ™Series SISTEMA DE ENGANCHE Cuello de ganso REESE® INFORMACIÓN IMPORTANTE PARA EL REMOLQUE PROPIETARIOS DE EQUIPO DE REMOLQUE: Cerciórese de que todos los operadores de su equipo lean y entiendan esta información antes de remolcar.
Page 12 Algunos estados no permiten la exclusión o la limitación de daños incidentales o resultantes, de manera que la limitación o exclusión anterior podría no corresponderle. Cualquier daño al enganche cuello de ganso REESE ®Elite ™Series como resultado del mal uso, abuso, negligencia, accidente, instalación incorrecta o el uso incorrecta de cualquier instrucción entregada por nosotros INVALIDARÁ...
